تفاصيل المنتج:
|
تطبيق نموذجي: | قياس مستوى السائل ، إلخ. | موديل المنتج: | NYCFQ-UL ، NYCFQ-UK |
---|---|---|---|
المواد العائمة: | F4 ، PP ، 304 ، PTFE (اختياري) | طول القضيب: | 200 ~ 6000 مم (يمكن تخصيصها) |
درجة الحرارة المحيطة: | -40 ~ + 80 درجة | درجة حرارة العملية: | -40 ~ + 130 درجة مئوية |
ضغط العملية: | -0.1 ~ 2.0 ميجا باسكال | عملية اتصال: | الخيط ، شفة (اختياري) |
تسليط الضوء: | مقياس مستوى تعويم مغناطيسي شفة,جهاز إرسال مستوى مغناطيسي مضاد للتداخل,مقياس مستوى تعويم مغناطيسي للحماية من الصواعق |
شفة الخيط المغناطيسي مستوى تعويم مقياس البرق حماية قدرة التداخل

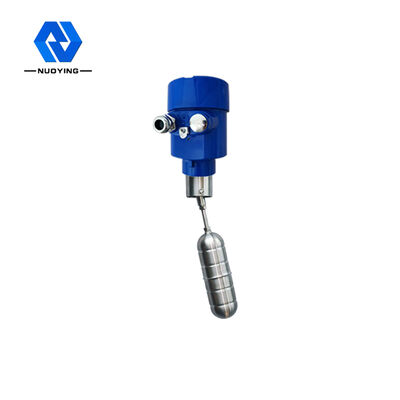

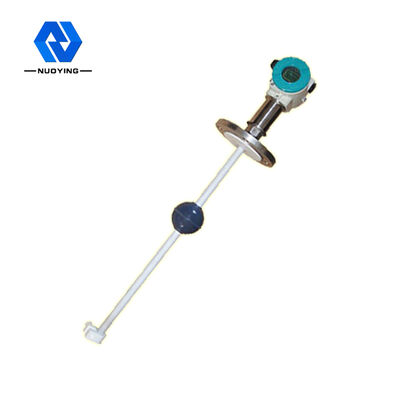

تم تصميم مقياس مستوى الطفو المغناطيسي من سلسلة NYCFQ بناءً على مبدأ الطفو والقوة المغناطيسية.مقياس مستوى السائل الكروي Maglev في أنبوب موصل غير مغناطيسي محكم الإغلاق مزود بواحد أو أكثر من أنبوب القصب الجاف ، ثم الأنبوب من خلال كرة عائمة واحدة أو أكثر من المغناطيس الدائري المجوف والداخلي ، وسيؤدي الطفو المغناطيسي الحلقي لأعلى أو لأسفل مع السائل إلى دفع العائمة تتحرك الكرة لأعلى ولأسفل معًا ، بحيث يكون أنبوب الشفط غير المغنطيسي أنبوب الشفط أو يفصل الإجراء ، يتم تحويل إشارة مقاومة الخرج المقابلة لمستوى السائل إلى خرج إشارة قياسي 4-20mA ، وفتح الاتصال (إيقاف إشارة التحويل) يمكن أيضا أن تصدر.
مبدأ العمل
تم تصميم مقياس مستوى الطفو المغناطيسي من سلسلة NYCFQ بناءً على مبدأ الطفو والقوة المغناطيسية.مقياس مستوى السائل الكروي Maglev في أنبوب موصل غير مغناطيسي محكم الإغلاق مزود بواحد أو أكثر من أنبوب القصب الجاف ، ثم الأنبوب من خلال كرة عائمة واحدة أو أكثر من المغناطيس الدائري المجوف والداخلي ، وسيؤدي الطفو المغناطيسي الحلقي لأعلى أو لأسفل مع السائل إلى دفع العائمة تتحرك الكرة لأعلى ولأسفل معًا ، بحيث يكون أنبوب الشفط غير المغنطيسي أنبوب الشفط أو يفصل الإجراء ، يتم تحويل إشارة مقاومة الخرج المقابلة لمستوى السائل إلى خرج إشارة قياسي 4-20mA ، وفتح الاتصال (إيقاف إشارة التحويل) يمكن أيضا أن تصدر.
ميزة التصميم
• تصميم مخصص ، تحكم متعدد النقاط ، نطاق واسع من التطبيقات ؛
• هيكل بسيط ، تركيب مناسب ، تكلفة صيانة منخفضة.
• أداء مستقر وموثوق ، وحماية من الصواعق ، وقدرة على مقاومة التداخل ؛
• مجموعة متنوعة من أشكال المسبار ، مناسبة لمجموعة متنوعة من ظروف العمل المعقدة ؛
• يمكن اختيار مواد عائمة مختلفة حسب الكثافة المختلفة للوسيط.
المقياس التقني
تطبيق نموذجي | قياس مستوى السائل ، إلخ. |
موديل المنتج | NYCFQ-UL ، NYCFQ-UK |
المواد العائمة | F4 ، PP ، 304 ، PTFE (اختياري) |
طول القضيب | 200 ~ 6000 مم (يمكن تخصيصها) |
درجة الحرارة المحيطة | -40 ~ + 80 درجة |
درجة حرارة العملية | -40 ~ + 130 درجة مئوية |
ضغط العملية | -0.1 ~ 2.0 ميجا باسكال |
عملية اتصال | الخيط ، شفة (اختياري) |
لزوجة متوسطة | ≤0.05Pa · S. |
كثافة متوسطة | 0.5 ~ 2.0 جم / سم مكعب |
خرج الإشارة | 4-20 مللي أمبير ، SPDT |
درجة الحماية | IP65 ، IP67 ، IP68 |
درجة مقاومة للانفجار | Exd ⅡCT6 Gb (انظر الشهادة) |
www.china-nyjy.com |
*ملاحظات: يمكن تخصيص المنتجات وفقًا لمتطلباتك الخاصة!
لمزيد من تفاصيل المنتج ، الرجاء الاتصال بي!شكرا لك ~
