تفاصيل المنتج:
|
تطبيق نموذجي: | قياس مستوى السائل ، إلخ. | موديل المنتج: | NYCFQ-UL ، NYCFQ-UK |
---|---|---|---|
المواد العائمة: | F4 ، PP ، 304 ، PTFE (اختياري) | طول القضيب: | 200 ~ 6000 مم (يمكن تخصيصها) |
درجة الحرارة المحيطة: | -40 ~ + 80 درجة | درجة حرارة العملية: | -40 ~ + 130 درجة مئوية |
ضغط العملية: | -0.1 ~ 2.0 ميجا باسكال | عملية اتصال: | الخيط ، شفة (اختياري) |
تسليط الضوء: | مقياس مستوى رادار خزان المياه 200 مم,مستشعر مستوى السائل لرادار الصومعة,مقياس مستوى خزان المياه بالرادار الخيطي |

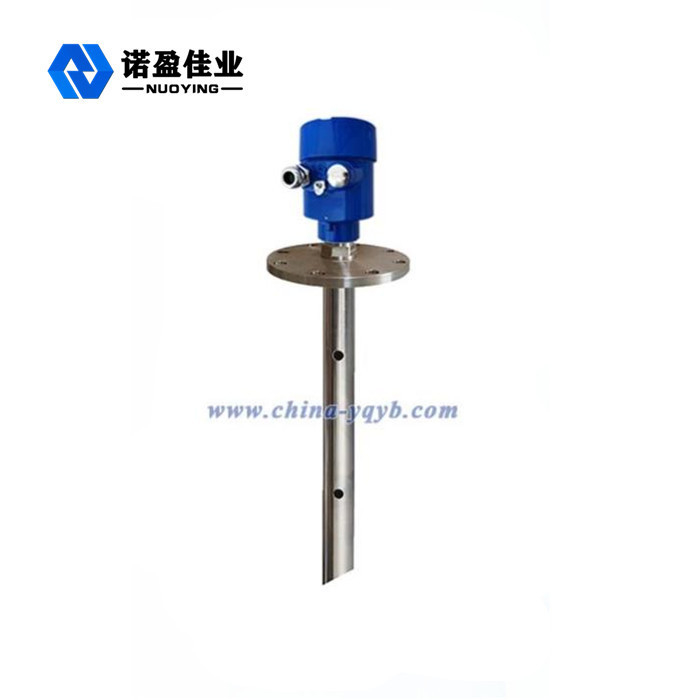

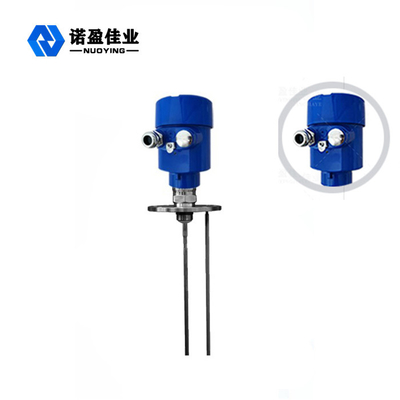

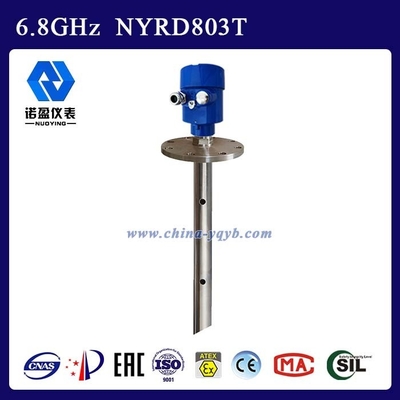

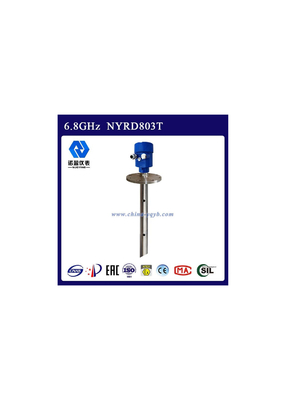

مقياس مستوى خزان المياه السائلة لصوامع الرادار عالية الدقة
يرسل هوائي محدد موقع جسم الرادار نبضة ميكروويف ضيقة للغاية ، والتي تنتقل بسرعة الضوء في الفضاء.عندما يصادف سطح الوسط الذي يتم قياسه ، تنعكس بعض طاقته إلى الخلف ويستقبلها نفس الهوائي ، ويتناسب الفاصل الزمني بين نبضة الإرسال ونبضة الاستقبال مع المسافة بين الهوائي وسطح الوسيط المقاس.
مبدأ العمل
بسبب سرعة الانتشار العالية للموجة الكهرومغناطيسية ، يكون الفاصل الزمني بين إرسال النبض واستقبال النبض صغيرًا (مقدار نانوثانية) ، ويمكن تحديد الفاصل الزمني بين نبضة الإرسال ونبضة الاستقبال بدقة باستخدام تقنية محلول الارتباط الخاص في مقياس مستوى جسم الرادار 26G ، من أجل حساب المسافة بين الهوائي وسطح الوسيط قيد الاختبار.
يستخدم مقياس مستوى جسم الرادار تردد إرسال يصل إلى 26 جيجا هرتز ، وبالتالي:
- زاوية شعاع صغيرة ، طاقة مركزة ، قدرة أقوى على مقاومة التداخل ، تحسن بشكل كبير دقة وموثوقية القياس ؛
- حجم هوائي صغير ، تركيب مناسب وتركيب لأجهزة حماية الهوائي مثل غطاء الغبار ؛
- المنطقة العمياء للقياس أصغر ، وسيتم تحقيق نتائج جيدة لقياس الخزان الصغير.
- طول موجي أقصر ، وأكثر ملاءمة لقياس مستوى المواد للجسيمات الصغيرة.
- تم اعتماد المعالجات الدقيقة المتقدمة وتقنية معالجة الصدى الفريدة من نوعها EchoDiscovery ، ويمكن تطبيق مقياس مستوى كائن الرادار في مختلف ظروف العمل المعقدة.
- باستخدام وضع التشغيل النبضي ، يتمتع مقياس مستوى جسم الرادار بقدرة إرسال منخفضة جدًا ويمكن تثبيته في جميع أنواع الحاويات المعدنية وغير المعدنية ، وهي غير ضارة بجسم الإنسان والبيئة.
تستخدم المنتجات على نطاق واسع في الصناعات البترولية والكيماوية والصناعات الأخرى ، وهي مناسبة للسائل وخزانات الخلط وحاويات العمليات ، وهي مناسبة بشكل خاص للوسط مع سائل بخار ودرجة حرارة عالية وثابت عازل منخفض.
محطة توليد الكهرباء: خزان التخزين ، خزان تنقية غاز العادم ، مضخة المستودع ، خزان الرماد ، خزان الوقود ، إلخ.
حقل النفط: خزان تخزين الزيت الخام أو المنتج ، فاصل ثلاثي المراحل ، خزان الترسيب ، خزان الصرف الصحي وواجهة الزيت والمياه ، خزان طين الحفر ، إلخ.
كيميائي: عمود التقطير الخام ، المواد الخام والقادوس الوسيط ، خزان التفاعل ، خزان الأمونيا ، الفاصل ، إلخ.
الذهب المعدني: صندوق خام ، كسارة خام ، صندوق مواد خام ، صندوق مواد مساعدة ، فرن صهر ، صندوق مسحوق الألومينا ، خزان عازل كهربائي للتحليل ، إلخ.
معالجة المياه: خزان التخزين ، خزان الصرف الصحي ، خزان معالجة المياه ، خزان الترسيب ، الآبار العميقة ، شبكة مياه الشرب ، إلخ.
أخرى: الصناعات الغذائية والأدوية وحماية البيئة وبناء السفن وغيرها من الصناعات.
المقياس التقني
تطبيق نموذجي | قياس مستوى السائل ، إلخ. |
موديل المنتج | NYCFQ-UL ، NYCFQ-UK |
المواد العائمة | F4 ، PP ، 304 ، PTFE (اختياري) |
طول القضيب | 200 ~ 6000 مم (يمكن تخصيصها) |
درجة الحرارة المحيطة | -40 ~ + 80 درجة |
درجة حرارة العملية | -40 ~ + 130 درجة مئوية |
ضغط العملية | -0.1 ~ 2.0 ميجا باسكال |
عملية اتصال | خيط ، شفة (اختياري) |
لزوجة متوسطة | ≤0.05Pa · S. |
كثافة متوسطة | 0.5 ~ 2.0 جم / سم مكعب |
خرج الإشارة | 4-20mA ، SPDT |
درجة الحماية | IP65 ، IP67 ، IP68 |
درجة مقاومة للانفجار | Exd ⅡCT6 Gb (انظر الشهادة) |
www.china-nyjy.com |
*ملاحظات: يمكن تخصيص المنتجات وفقًا لمتطلباتك الخاصة!
لمزيد من تفاصيل المنتج ، الرجاء الاتصال بي!شكرا لك ~
