تفاصيل المنتج:
|
| طلب: | السوائل والغبار والمواد الصلبة | رقم الصنف.: | NYRD808 |
|---|---|---|---|
| شكل الهوائي: | نوع الشريط ، نوع قطرة الماء | مادة الهوائي: | PTFE 304、316 |
| نطاق القياس: | 35 م ، 40 م ، 80 م | دقة القياس: | 0.05٪ ~ 0.1٪ فس |
| تسليط الضوء: | مستشعر مستوى الماء بالموجات فوق الصوتية المحمولة باليد,مقياس مستوى رادار المياه بالموجات فوق الصوتية,جهاز إرسال مستوى الرادار السائل 40 متر |
||
وصف

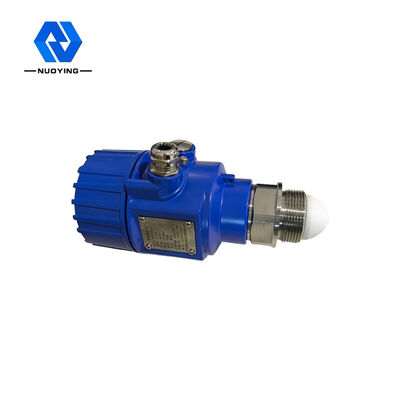

اعتمدت هذه السلسلة من مقياس مستوى الرادار 26G مستشعر رادار عالي التردد ، يمكن أن يصل نطاق القياس الأقصى إلى 70 مترًا.تم تحسين الهوائي لمزيد من المعالجة ،
تتميز المعالجات الدقيقة السريعة الجديدة بسرعة وكفاءة أعلى يمكن إجراء تحليل الإشارة ، ويمكن استخدام الأجهزة للمفاعلات والصوامع الصلبة وبيئة القياس المعقدة للغاية.

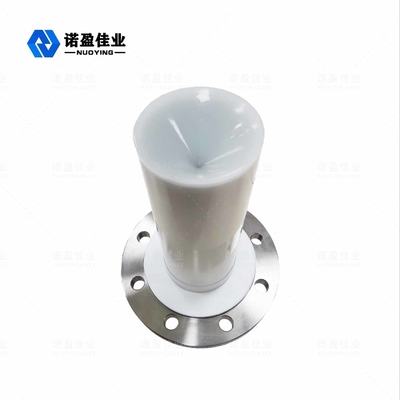

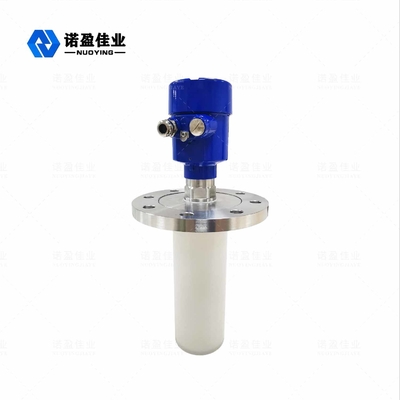

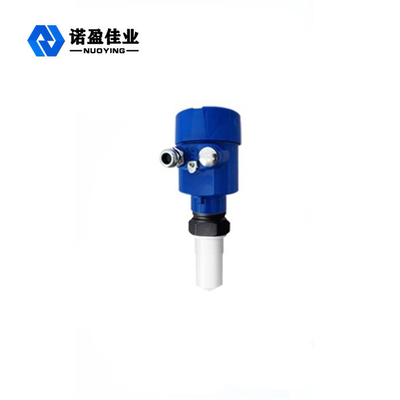

صور مفصلة
تخصيص
| مقياس مستوى الرادار بمستشعر مستوى المياه بالموجات فوق الصوتية | |
| طلب | جميع أنواع السوائل المسببة للتآكل |
| نطاق القياس | 10 أمتار |
| عملية اتصال | الخيط ، شفة |
| درجة حرارة متوسطة | -40 درجة مئوية ~ + 120 درجة مئوية |
| ضغط العملية | -0.1 ~ 0.3 ميجا باسكال |
| دقة | ± 5 مم |
| درجة الحماية | IP67 |
| نطاق الترددات | 26 جيجا هرتز |
| خرج الإشارة | 4 ~ 20mA / هارت (سلكان / أربعة) RS485 / Modbus |
| درجة مقاومة للانفجار | Exia II C T6 Ga |
مبدأ
النبض الميكروويف هوائي الارسال الرادار ضيقة ، انتقال هابطهوائي.ينعكس تعرض الميكروويف للسطح المتوسط مرة أخرى بواسطةيستقبل نظام الهوائي ، ويرسل الإشارة إلى الدائرة الإلكترونية تلقائيًاتحويلها إلى إشارات المستوى (لأن سرعة انتشار الميكروويف ، الكهرومغناطيسيةالموجة لتصل إلى الهدف وتنعكس مرة أخرى على المستقبل هذه المرة تقريبًافوريا).
قياس الإسناد: أسفل سن اللولب أو سطح إحكام الشفة.
ملحوظة: تأكد من أن مقياس مستوى الرادار ذي المستوى الأعلى لا يمكنه دخول ستارة القياس
المنطقة (الشكل D الموضح أدناه).
سمات
Øحجم هوائي صغير ، سهل التركيب ؛رادار غير متصل ، لا تآكل ، لا التلوث.
Øلا يوجد تآكل تقريبًا ، تأثير الفقاعة ؛يكاد لا يتأثر ببخار الماء في الغلاف الجوي ودرجة الحرارة والضغط التغييرات.
Øبيئة الغبار الخطيرة في عمل عداد المستوى العالي قليلة تأثير.
Øطول الموجة أقصر ، انعكاس ميل السطح الصلب أفضل.
Øزاوية الشعاع صغيرة ، والطاقة مركزة ، ويمكن أن تعزز قدرة الصدى وتجنبها التشوش.
Øنطاق القياس أصغر ، لأن القياس سيحقق نتائج جيدة النتائج.
Øعالٍ إشارة إلى ضوضاء نسبة، ال مستوى تقلب حالة يستطيع الحصول على أفضلأداء.
Øالتردد العالي ، قياس ثابت العزل الكهربائي الثابت والمنخفض من أفضل الخيارات.
متطلبات التثبيت
يتم تركيبها بقطر 1/4 أو 1/6.ملحوظة: المسافة الدنيا بين جدار الخزان يجب أن تكون عالية 1/10.
ملاحظة: 1. المسند
2.مركز الحاوية أو محور التناظر
يمكن تثبيت مستوى الخزان العلوي المخروطي في
الجزء العلوي من الخزان وسيط ، يمكن أن يضمن القياس إلى القاع المخروطي.
هوائي تغذية لسطح المحاذاة الرأسية.إذا كان السطح خشنًا ، فيجب استخدام زاوية المكدس لضبط زاوية شفة الهوائي كاردان للمحاذاة سطح - المظهر الخارجي.
(بسبب ميل السطح الصلب سوف يتسبب في توهين الصدى ، وحتى فقدان الإشارة.)
Øلا يمكن تركيب الخزان المخروطي فوق التغذية ميناء.
ملحوظة: يجب أن يعتمد التثبيت الخارجي على ظلة.
1. صحيح
2. خطأ صامد للمطر تدابير
Øلا يمكن تثبيت الأداة في وسيط السقف المقوس أو المقبب.بالإضافة إلى إنتاج صدى غير مباشر يتأثر أيضًا بالصدى.يمكن أن يكون الصدى المتعدد أكبر من القيمة الحقيقية لصدى الإشارة ، لأنه من خلال الجزء العلوي يمكن أن يركز صدى متعدد.لذلك لا يمكن تركيبها في وسط موقعك.
1.صحيح
2.خطأ
Øهناك عقبات تؤثر على قياس الانعكاس المطلوب لوحة.
1.صحيح
2.خطأ
التوصيل الكهربائي
جهد إمداد الطاقة:
(4 ~ 20) مللي أمبير / هارت (نظام سلكين)
مصدر الطاقة وإشارة الخرج الحالية
مشاركة كابل درع ثنائي النواة.نطاق جهد الإمداد انظر البيانات الفنية.بالنسبة للنوع الآمن جوهريًا ، يجب أن يكون حاجز أمان بين مصدر الطاقة والأداة.
(4 ~ 20) مللي أمبير / هارت (نظام أربعة أسلاك)
مصدر طاقة منفصل والإشارة الحالية ،
على التوالي باستخدام كابل الطاقة.نطاق جهد الإمداد انظر البيانات الفنية.
RS485 / مودبوس
يتم فصل مصدر الطاقة وخط إشارة Modbus على التوالي باستخدام كبل محمي ، ويرى نطاق جهد مصدر الطاقة البيانات الفنية.
التعليمات
س: كم من الوقت سوف ترد علي؟
ج: سوف نتصل بك في أقرب وقت ممكن ولكن في غضون 12 ساعة
س: هل يمكنني الحصول على بعض العينات؟
ج: نعم ، يتوفر طلب عينة لفحص الجودة واختبار السوق.ولكن عليك أن تدفع التكلفة السريعة.
س: متى يمكنك ترتيب الإنتاج الخاص بك؟
ج: بمجرد الحصول على تأكيد المنتج واستلام الدفعة المسبقة ، سيبدأ الإنتاج على الفور.
س: ما هو وقت التسليم؟
ج: عادة ما يستغرق الأمر حوالي 3-5 أيام عمل لأمر صغير و 10-15 يومًا للطلب الكبير.
س: كيف تتحكم في جودتك؟
ج: ثلاث خطوات فحص (للسلع الأصلية والإنتاجية والتامة الصنع) + خدمة ضمان جيدة (سنة واحدة مجانية لتغيير واحدة جديدة دون أي عوامل ضرر بشري).
س: ما هي الشهادات التي لديك؟
ج: ISO9000 ، CE ، شهادة مقاومة للانفجار ، بنفايات جاهزة.وقبل تسليم البضائع ، يمكن أيضًا تقديم شهادة فحص الجودة والسلامة الصادرة عن الأجزاء الثالثة.
س: هل يمكنني زيارة المصنع الخاص بك؟
ج: أرحب جدا!سافر إلى ميناء شيان يانغ الجوي.كان من دواعي سروري الكبير بالنسبة لنا.
س: ما هي شروط الضمان الخاصة بك؟
ج: نحن نقدم فترة ضمان لمدة 12 شهرًا.
س: هل يمكنك تقديم خدمة OEM والمخصصة؟
ج: نعم ، يتوفر كل من OEM و ODM ، لدينا قسم البحث والتطوير المهني الذي يمكن أن يوفر حلولًا احترافية لك.
المقياس التقني
| طلب | جميع أنواع السوائل (تآكل قوي ، ثابت عازل منخفض ، تقليب ، بخار ، تبلور ، تكثيف ، ملاط ، درجة حرارة عالية وضغط مرتفع ، إلخ.) |
| جميع أنواع الغبار (الغبار القوي والغبار العائم ومسحوق الأسمنت ومسحوق الجير والرماد المتطاير والتبلور ومناسبات أخرى) | |
| المواد الصلبة المختلفة (الحبوب ، الأحجار الصغيرة ، خام الحديد ، الفحم ، إلخ.) | |
| رقم الشيء | NYRD805، NYRD806، NYRD807، NYRD808، NYRD809، NYRD810، NYRD86 |
| NYRD87، NYRD-PB، NYRD-SD، NYRD-TJ، NYRD- SL | |
| شكل الهوائي | نوع الشريط ، نوع قطرة الماء ، نوع اللوحة ، نوع البوق ، نوع السطح ، نوع العدسة |
| مادة الهوائي | PTFE ، 304316 ، PP ، PFA |
| نطاق القياس | 10 م ، 20 م ، 30 م ، 35 م ، 40 م ، 80 م |
| دقة القياس | 0.05٪ ~ 0.1٪ فس |
| مزود الطاقة | 24VDC (سلكان ، أربعة أسلاك) ، 220VAC |
| خرج الإشارة | 4-20mA / هارت / RS485 / مودبوس ... |
| درجة حرارة العملية | -40 ~ + 130 درجة مئوية ، -40 ~ + 150 درجة مئوية ، -40 ~ + 2600 درجة مئوية ، -40 ~ + 1200 درجة مئوية |
| ضغط العملية | -0.1 ~ 0.3 ميجا باسكال ، -0.1 ~ 2.0 ميجا باسكال ، -0.1 ~ 4.0 ميجا باسكال ، |
| عملية اتصال | خيط ، قوس ، شفة ، مشبك صحي (اختياري) |
| الواجهة الكهربائية | M20x1.5،1 / 2 ”NPT |
| درجة الحماية | IP65 ، IP67 ، IP68 (اختياري) |
| درجة مقاومة للانفجار | ExiaIICT6 Ga، ExdIICT6 Gb (كما هو موضح في الشهادة) |
