تفاصيل المنتج:
|
| تطبيق نموذجي: | تطبيق عملية معقدة (Stong Corrosion) | موديل المنتج: | NYRD805 |
|---|---|---|---|

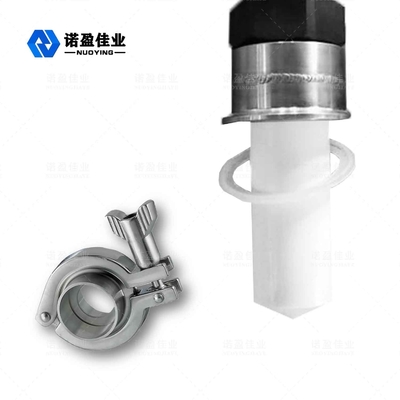

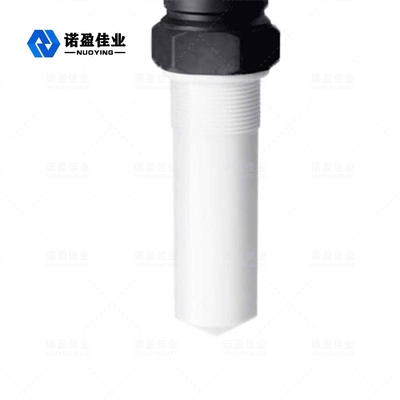

| نوع الهوائي: | نوع القضيب (PFTE) | مادة الهوائي: | 304 ، PTFE |
| نطاق القياس: | 10 م ، 20 م (حسب الطلب) | درجة حرارة العملية: | -40 درجة مئوية ~ + 130 درجة مئوية (فوق 130 درجة مئوية حسب الطلب) |
| ضغط العملية: | -0.1 ~ 0.3Mpa (حسب الطلب) | دقة القياس: | 0.05٪ ~ 0.1٪ فس |
| تسليط الضوء: | جهاز إرسال مستوى الرادار غير المتصل,مستشعر مستوى سائل الرادار من نوع رود,مقياس مستوى الرادار الصناعي 26 جيجاهرتز |
||

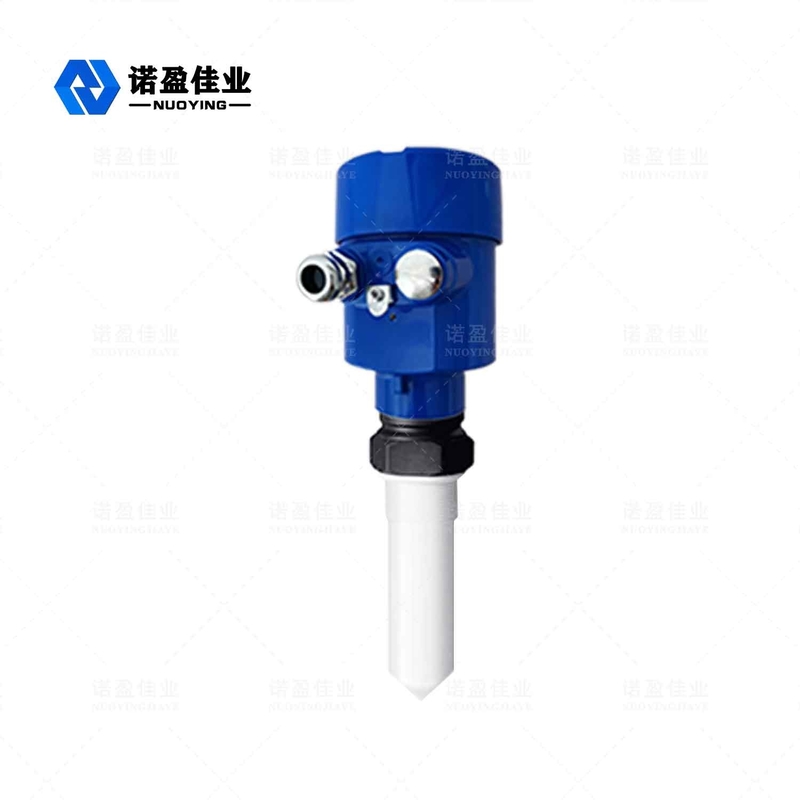

هيكل مدمج سهل التركيب رادار 26 جيجاهرتزمقياس المستوىعدم الاتصال لا Polutionالصناعةتطبيقات ial
رادار مضاد للتآكل 26 جيجا هرتزمقياس المستوىلا تتأثر بالرغوة القدرة على التكيف على نطاق واسعمبدأ التشغيل
مقياس مستوى الرادار من سلسلة NYRD80X عبارة عن أدوات قياس مستوى الرادار عالي التردد 26 جيجا هرتز ، مع نطاق قياس أقصى يبلغ 80 مترًا.تم تحسين الهوائي بشكل أكبر ، ويمكن للمعالج الدقيق السريع الجديد إجراء تحليل الإشارة ومعالجتها بمعدل أعلى ، بحيث يمكن استخدام الجهاز لبعض ظروف القياس المعقدة مثل المفاعل والصومعة الصلبة.
يرسل الهوائي الخاص به نبضات ميكروويف ضيقة تنتقل إلى أسفل عبر الهوائي.عندما تصل الموجة النبضية إلى سطح الوسيط المقاس ، فإنها تنعكس للخلف ويستقبلها نظام الهوائي مرة أخرى.يتم إرسال الإشارة إلى جزء الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة مستوى (نظرًا لأن سرعة انتشار النبض سريعة للغاية ، فإن الوقت الذي تستغرقه الموجة الكهرومغناطيسية للوصول إلى الهدف والعودة إلى جهاز الاستقبال بعد الانعكاس يكون فوريًا تقريبًا).
رادار 26 جيجا هرتزمقياس المستوىميزة التصميم
◎ هوائي صغير الحجم ، سهل التركيب ؛رادار غير متصل ، لا تآكل ، لا تلوث.
خالية من التآكل والرغوة تقريبًا ؛لا يتأثر بتغير متوسط الكثافة ودرجة الحرارة والضغط.أيضا ، غبار قوي
البيئة لها تأثير ضئيل على تشغيل مقياس مستوى التردد العالي.
◎ طول موجي أقصر ، انعكاس أفضل لسطح صلب مائل.
زاوية شعاع صغيرة وطاقة مركزة ، مما يعزز إشارة الصدى ويساعد على تجنب التداخل.
◎ تؤدي المساحة العمياء للقياس الأصغر إلى أداء أفضل في قياس الخزان الصغير.
نسبة إشارة إلى ضوضاء عالية ، حتى في حالة التقلبات ، يمكن أن تؤدي بشكل أفضل ..
◎ التردد العالي ، هو الخيار الأفضل لقياس متوسط ثابت العازل الصلب والمنخفض.
رادار 26 جيجا هرتزمقياس المستوى معلمة المنتج
| تطبيق نموذجي | تطبيق عملية معقدة (Stong Corrosion) |
| موديل المنتج | NYRD805 |
| نوع الهوائي | نوع قضيب ، |
| مادة الهوائي | 304 ، 316 ، PP ، PFA |
| نطاق القياس | 10 م ، 20 م ، 30 م ، 35 م ، 40 م ، 80 م |
| قياس الدقة | 0.05٪ ~ 0.1٪ F. S. |
| درجة حرارة العملية | 40 ~ + 130 ℃ ، - 40 ~ + 150 ، - 40 ~ + 26 ℃ ، 40 ~ + ℃ |
| ضغط العملية | 0.1 ~ 0.3 ميجا باسكال ، - 0.1 ~ 2.0 ميجا باسكال ، - 0.1 ~ 4.0 ميجا باسكال |
| عملية اتصال | خيط ، قوس ، شفة ، مشبك صحي (اختياري) |
| الواجهة الكهربائية | M20 × 1.5 ،1/2 "معاهدة عدم الانتشار |
| إمداد بالطاقة | 24VDC (سلكان ، أربعة أسلاك) ، 220VAC |
| خرج الإشارة | 4-20 مللي أمبير / هارت / RS485 / مودبوس ... |
| درجة الحماية | IP67 ، IP68 (اختياري) |
| درجة مقاومة للانفجار | Exia II CT6 Ga، Exd II CT6 Gb (التفاصيل في الشهادة) |
