تفاصيل المنتج:
|
| تطبيق نموذجي: | صلبة ، سائلة ، غبار | موديل المنتج: | NYRD806 |
|---|---|---|---|
| نوع الهوائي: | ستانلس ستيل | مادة الهوائي: | 304316 |
| نطاق القياس: | 30 م | درجة حرارة العملية: | -40 درجة مئوية ~ + 250 درجة مئوية |
| ضغط العملية: | -0.1 ~ 4.0 ميجا باسكال | دقة القياس: | 0.05٪ ~ 0.1٪ فس |
| تسليط الضوء: | مقياس مستوى الرادار الصناعي 26 جيجاهرتز,جهاز إرسال مستشعر مستوى الرادار عالي الضغط,جهاز إرسال مستوى نوع الرادار SS304 |
||

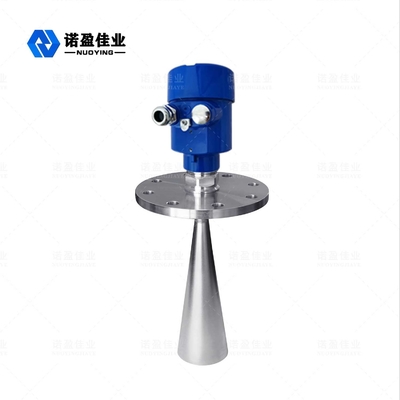

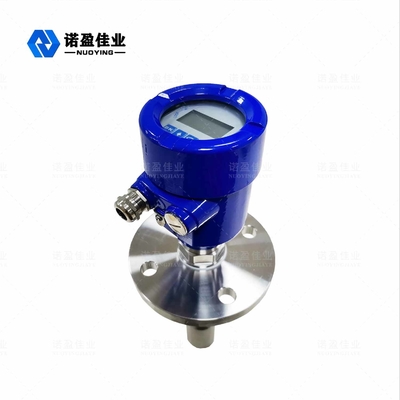

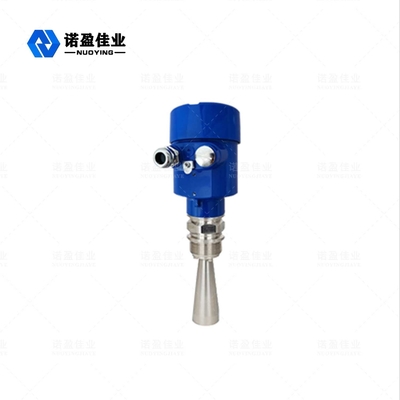

رادار 26 جيجاهرتز مدمجمقياس مستوى يتحمل الضغط العالي
اختراق قوي قابلية واسعة للتكيف في التطبيقات الصناعية ، مبدأ تشغيل مقياس مستوى الرادار 26 جيجاهرتز
مقياس مستوى الرادار من سلسلة NYRD80X عبارة عن أدوات قياس مستوى الرادار عالي التردد 26 جيجا هرتز ، مع نطاق قياس أقصى يبلغ 80 مترًا.يرسل الهوائي الخاص به نبضات ميكروويف ضيقة تنتقل إلى أسفل عبر الهوائي.عندما تصل الموجة النبضية إلى سطح الوسيط المقاس ، فإنها تنعكس للخلف ويستقبلها نظام الهوائي مرة أخرى.يتم إرسال الإشارة إلى جزء الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة مستوى (نظرًا لأن سرعة انتشار النبض سريعة للغاية ، فإن الوقت الذي تستغرقه الموجة الكهرومغناطيسية للوصول إلى الهدف والعودة إلى جهاز الاستقبال بعد الانعكاس يكون فوريًا تقريبًا).
رادار 26 جيجا هرتزمقياس المستوىميزة التصميم
◎ هوائي صغير الحجم ، سهل التركيب ؛رادار غير متصل ، لا تآكل ، لا تلوث.
◎ طول موجي أقصر ، انعكاس أفضل لسطح صلب مائل.
زاوية شعاع صغيرة وطاقة مركزة ، مما يعزز إشارة الصدى ويساعد على تجنب التداخل.
◎ تؤدي المساحة العمياء للقياس الأصغر إلى أداء أفضل في قياس الخزان الصغير.
◎ التردد العالي ، هو الخيار الأفضل لقياس متوسط ثابت العازل الصلب والمنخفض.
رادار 26 جيجا هرتزمقياس المستوى معلمة المنتج
| تطبيق نموذجي |
صلب ، سائل ، غبار |
| موديل المنتج | NYRD806 |
| نوع الهوائي | الفولاذ المقاوم للصدأ |
| مادة الهوائي | 304316 |
| نطاق القياس | 30 م |
| قياس الدقة | 0.05٪ ~ 0.1٪ F. S. |
| درجة حرارة العملية | - 40 ~ + 250 درجة مئوية ( |
| ضغط العملية | - 0.1 ~ 4.0 ميجا باسكال |
| عملية اتصال | موضوع ، قوس ، شفة |
| الواجهة الكهربائية | M20 × 1.5 ،1/2 "معاهدة عدم الانتشار |
| إمداد بالطاقة | 24VDC ، 220VAC |
| خرج الإشارة | 4-20 مللي أمبير / هارت / RS485 / مودبوس ... |
| درجة الحماية | IP67 ، IP68 (اختياري) |
| درجة مقاومة للانفجار | Exia II CT6 Ga، Exd II CT6 Gb (التفاصيل في الشهادة) |
