تفاصيل المنتج:
|
| تطبيق نموذجي: | سائل | نماذج المنتج: | NYUH-Z |
|---|---|---|---|
| استمارة التثبيت: | شنت الجانب أو أعلى | مادة الجسم: | 304 أو 316 |
| نطاق القياس: | 0 ~ 6 م | دقة القياس: | ± 3 مم |
| كثافة متوسطة: | ≥0.425 جم / سم 3 | فرق الكثافة: | ≥ 0.1 جم / سم 3 |
| تسليط الضوء: | مقياس مستوى رفرف مغناطيسي شفة,مقياس مستوى رفرف مغناطيسي قياس السائل,مقياس مستوى نوع تعويم مغناطيسي 6 أمتار |
||

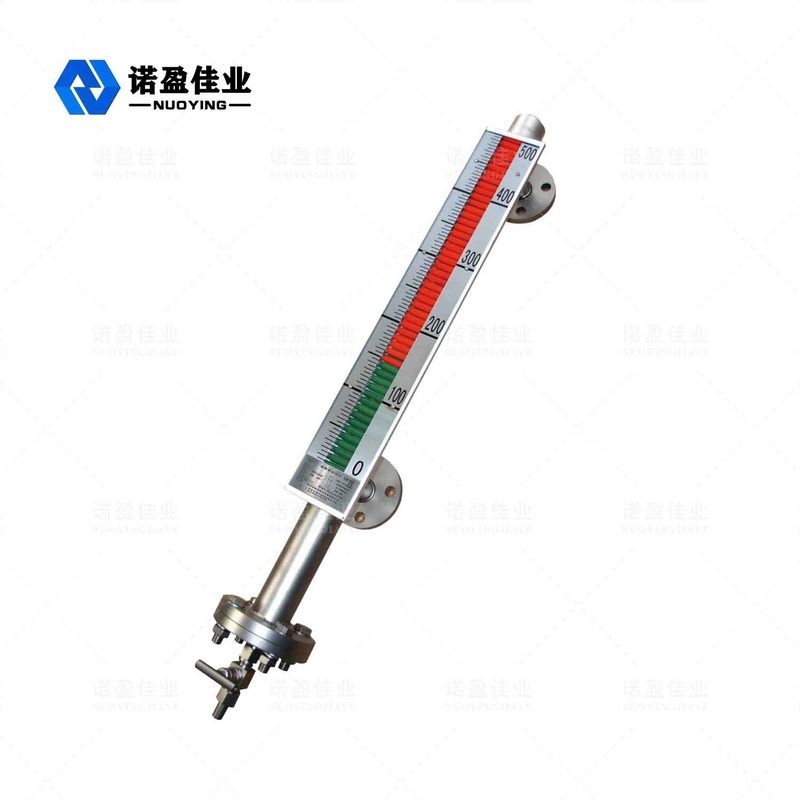

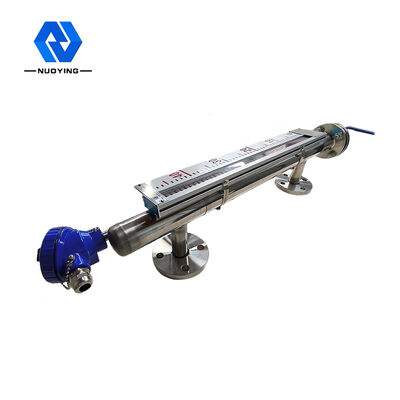

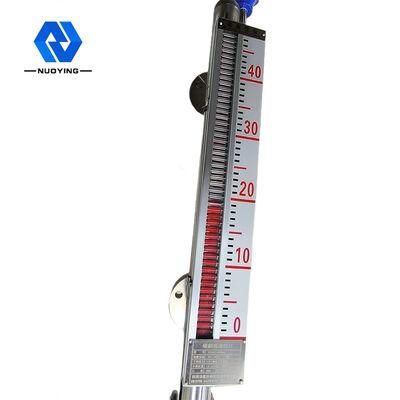

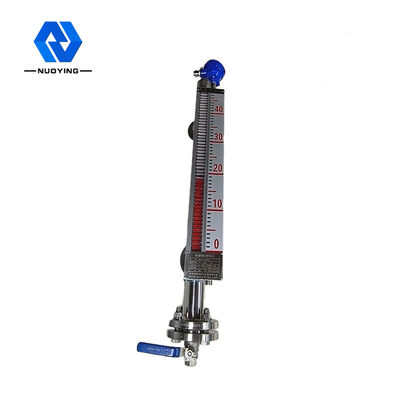

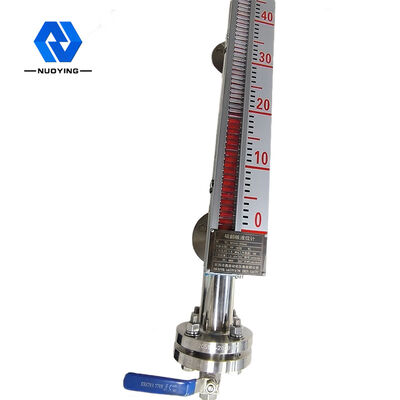

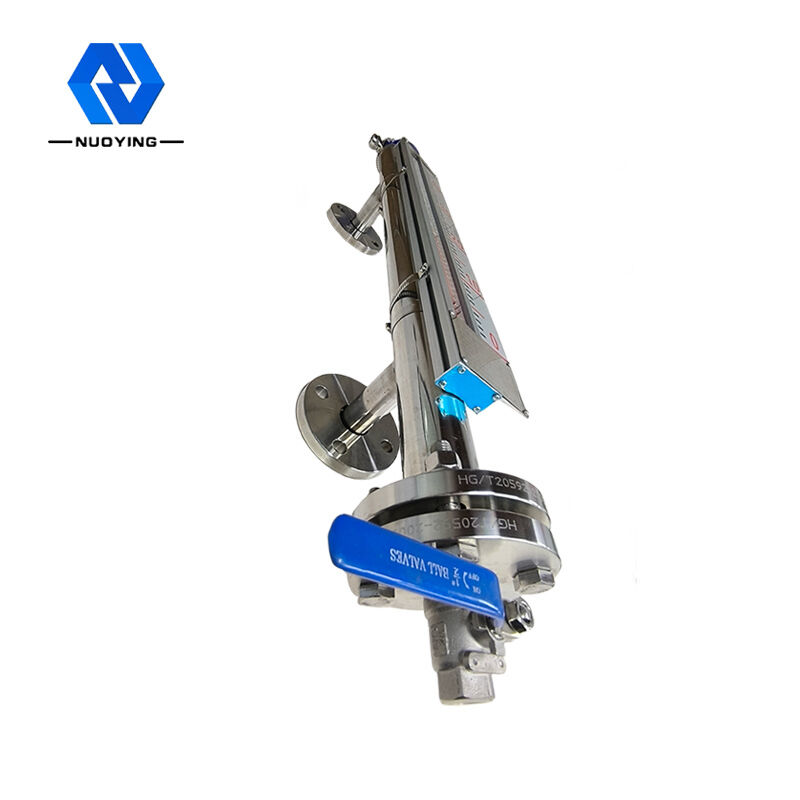

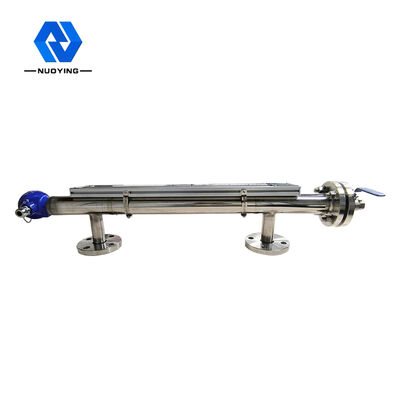

مقياس مستوى رفرف مغناطيسي شفة 6 أمتار لقياس السائل
مبدأ العملمقياس مستوى رفرف مغناطيسي شفة 6 أمتار لقياس السائل
تم تطوير مقياس مستوى الرفرف المغناطيسي بناءً على مبدأ الطفو (قانون أرخميدس) جنبًا إلى جنب مع اقتران مغناطيسي.عندما يرتفع وينخفض مستوى السائل في الحاوية المقاسة ، يرتفع وينخفض أيضًا العوامة في الأنبوب الرئيسي لمقياس المستوى ، والعوامة ينتقل الفولاذ المغناطيسي الدائم بالداخل إلى مؤشر الموقع (المسطرة) من خلال اقتران مغناطيسي ، مما يدفع عمود الدوران الأصفر والأسود (أو الأحمر والأبيض) إلى الدوران.عندما يرتفع مستوى السائل ، يتحول عمود الدوران من الأبيض إلى الأحمر.عندما ينخفض مستوى السائل ، يتحول عمود الدوران من الأحمر إلى الأبيض.تقاطع اللونين الأحمر والأبيض للمؤشر هو الارتفاع الفعلي لمقياس المستوى المتوسط في الحاوية.
ميزة التصميممنمقياس مستوى رفرف مغناطيسي شفة 6 أمتار لقياس السائل
◎هيكل بسيط ، عملية صلبة وموثوقة ومستقرة
◎مقياس العرض في الموقع واضح ومذهل وسهل القراءة
◎يمكنه قياس مستوى السائل والإشارة إليه بسائل ملوث مسبب للتآكل ، وقابل للاشتعال ، وسام ، ودرجات حرارة عالية ، وملوث مهيج
◎يمكن تحديد نماذج التثبيت المتعددة وأشكال الاتصال
◎نطاق ضغط التصميم: فراغ كامل إلى 10 ميجا باسكال
◎نطاق درجة حرارة التصميم: - 160 ~ + 450 درجة مئوية
◎تصميم احترافي للضغط ودرجة الحرارة الخاصة
المعايير الفنيةمنمقياس مستوى رفرف مغناطيسي شفة 6 أمتار لقياس السائل
| تطبيق نموذجي | قياس مستوى السائل |
|
موديل المنتج |
نيويورك |
| استمارة التثبيت | شنت الجانب ، أعلى شنت |
| مادة الجسم | 304316 |
| نطاق القياس | 0 ~ 6 م |
| دقة القياس | ± 3 مم ، ± 5 مم ، ± 10 مم ، ± 20 مم (قابلة للتحديد) |
| كثافة متوسطة | ≥0.425 جم / سم3 |
| فرق الكثافة | ≥ 0.1 جم / سم3 |
| لزوجة متوسطة | ≤0.4 باسكال |
| إخراج التحكم | 220 فولت تيار متردد ، 1 أمبير |
| خرج الإرسال | 4 ... 20mA (امدادات الطاقة 24VDC) |
| درجة حرارة العملية |
-50 ~ + 350 درجة |
| ضغط العملية | -0.1 ~ + 16 ميجا باسكال |
| عملية اتصال | شفة (اختيار) |
| نسبة القرار | ± 1 مم |
| مستويات الحماية | IP65 ، IP67 ، IP68 (قابل للتحديد) |
| درجة مقاومة للانفجار | Exia II CT6 Ga، Exd II CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
