تفاصيل المنتج:
|
تطبيق نموذجي: | قياس السائل | نماذج المنتج: | جامعة نيويورك هرتز |
---|---|---|---|
استمارة التثبيت: | شنت الجانب | مادة الجسم: | 304 |
نطاق القياس: | 0 ~ 6 م | دقة القياس: | ± 3 مم |
كثافة متوسطة: | ≥0. 425 جم / سم 3 | فرق الكثافة: | ≥0. 1 جم / سم 3 |
تسليط الضوء: | مقياس مستوى رفرف مغناطيسي علوي مثبت,جهاز إرسال مستوى مغناطيسي رفرف,مقياس مستوى رفرف مغناطيسي 6 أمتار |

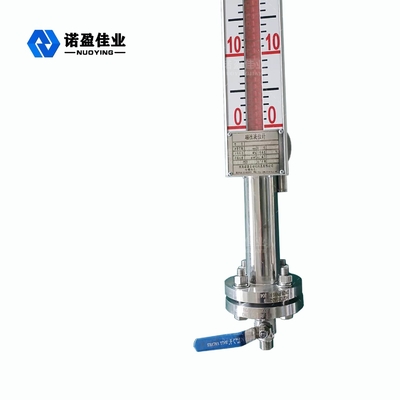

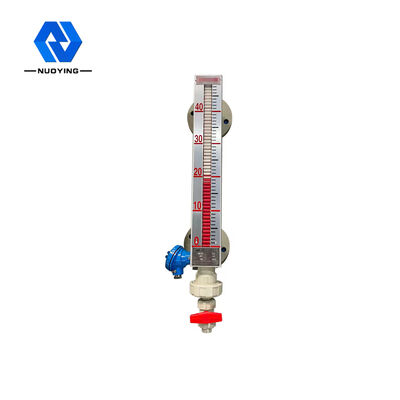

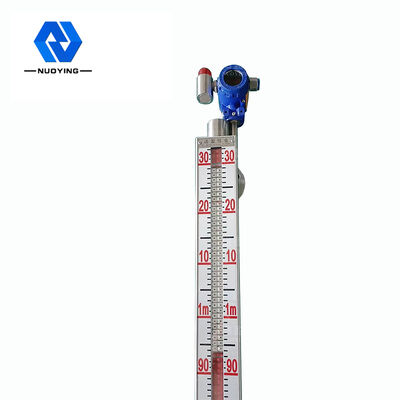

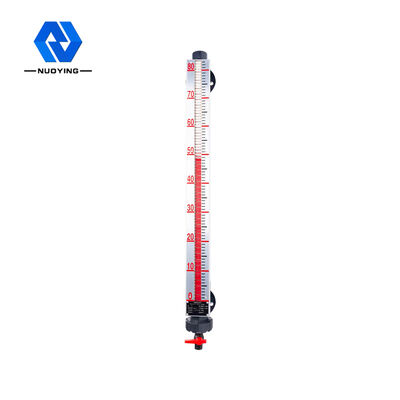

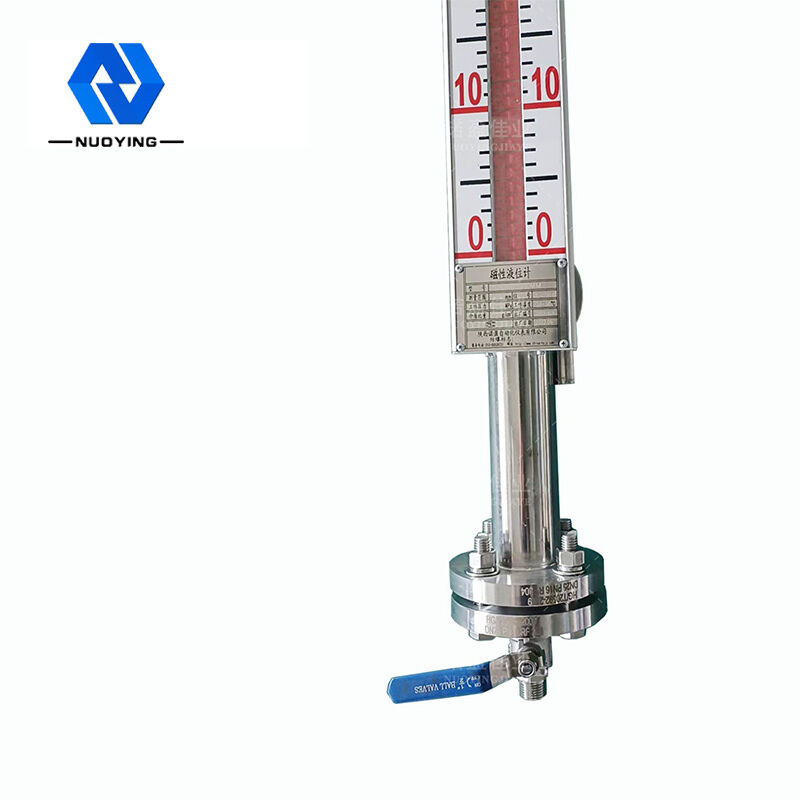

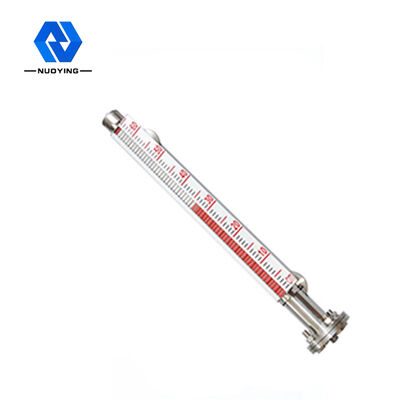

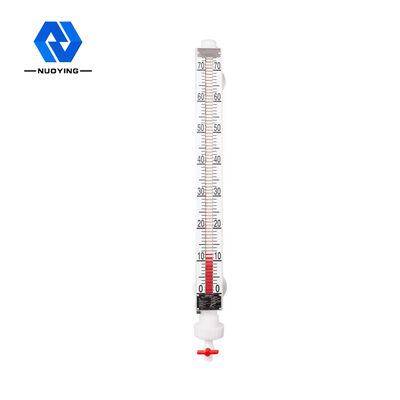

مقياس مستوى رفرف مغناطيسي علوي مثبت بدقة عالية
مبدأ العملمقياس مستوى رفرف مغناطيسي علوي مثبت بدقة عالية
يعتمد مقياس مستوى الرفرف المغناطيسي على مبدأ التوصيل والاقتران المغناطيسي لتحقيق القياس في الوقت الفعلي لمستوى السائل.عندما يرتفع وينخفض مستوى السائل في الوعاء المقاس ، فإن العوامة المغناطيسية في العوامة سترتفع وتنخفض أيضًا.يدفع الفولاذ المغناطيسي الدائم في العوامة اللوح المغناطيسي خارج العوامة لتدوير 180 درجة من خلال اقتران مغناطيسي.تم طلاء جانبي الغطاء بألوان مختلفة (عادة الأحمر والأبيض) للإشارة إلى موضع مستوى السائل.بشكل عام ، عندما يرتفع مستوى السائل في الحاوية ، يتغير الغطاء من الأبيض إلى الأحمر.عندما ينخفض مستوى السائل في الحاوية ، يتغير الغطاء من الأحمر إلى الأبيض.الوصلة الحمراء والبيضاء للمؤشر هي الارتفاع الفعلي لمستوى السائل في الحاوية ، وذلك لتحقيق قياس دقيق لمستوى السائل.
ميزة التصميممنمقياس مستوى رفرف مغناطيسي علوي مثبت بدقة عالية
◎هيكل بسيط ، عملية صلبة وموثوقة ومستقرة
◎مقياس العرض في الموقع واضح ومذهل وسهل القراءة
◎يمكنه قياس مستوى السائل والإشارة إليه بسائل ملوث مسبب للتآكل ، وقابل للاشتعال ، وسام ، ودرجات حرارة عالية ، وملوث مهيج
◎يمكن تحديد نماذج التثبيت المتعددة وأشكال الاتصال
◎نطاق ضغط التصميم: فراغ كامل إلى 10 ميجا باسكال
◎نطاق درجة حرارة التصميم: - 160 ~ + 450 درجة مئوية
◎تصميم احترافي للضغط ودرجة الحرارة الخاصة
المعايير الفنيةمنمقياس مستوى رفرف مغناطيسي علوي مثبت بدقة عالية
تطبيق نموذجي | قياس مستوى السائل |
موديل المنتج |
نيويورك |
استمارة التثبيت | شنت الجانب ، أعلى شنت |
مادة الجسم | 304316 |
نطاق القياس | 0 ~ 6 م |
دقة القياس | ± 3 مم ، ± 5 مم ، ± 10 مم ، ± 20 مم (قابلة للتحديد) |
كثافة متوسطة | ≥0.425 جم / سم3 |
فرق الكثافة | ≥ 0.1 جم / سم3 |
لزوجة متوسطة | ≤0.4 باسكال |
إخراج التحكم | 220 فولت تيار متردد ، 1 أمبير |
خرج الإرسال | 4 ... 20mA (امدادات الطاقة 24VDC) |
درجة حرارة العملية |
-50 ~ + 350 درجة |
ضغط العملية | -0.1 ~ + 16 ميجا باسكال |
عملية اتصال | شفة (اختيار) |
نسبة القرار | ± 1 مم |
مستويات الحماية | IP65 ، IP67 ، IP68 (قابل للتحديد) |
درجة مقاومة للانفجار | Exia II CT6 Ga، Exd II CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
