تفاصيل المنتج:
|
تطبيق نموذجي: | مستوى السائل | نماذج المنتج: | نيويورك- UHZ |
---|---|---|---|
استمارة التثبيت: | أعلى شنت | مادة الجسم: | 316 |
نطاق القياس: | 0 ~ 6.0 م | دقة القياس: | ± 3 مم |
كثافة متوسطة: | ≥ 0.425 جم / سم 3 | فرق الكثافة: | ≥ 0.1 جم / سم 3 |
تسليط الضوء: | مقياس مستوى رفرف مغناطيسي سائل,مقياس مستوى رفرف مغناطيسي 20 مللي أمبير |

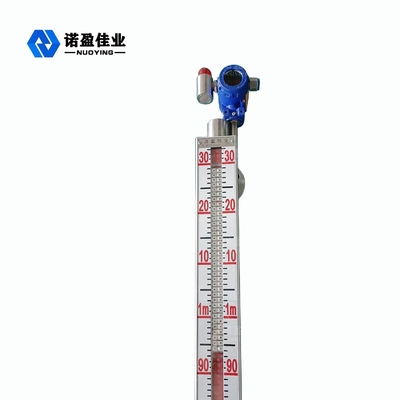

4-20mA مقياس مستوى رفرف مغناطيسي مثبت على الجانب
مبدأ العمل4-20mA مقياس مستوى رفرف مغناطيسي مثبت على الجانب
تم تطوير مقياس مستوى الرفرف المغناطيسي (المعروف أيضًا باسم مقياس مستوى الطفو المغناطيسي) بناءً على مبدأ الطفو والاقتران المغناطيسي.عندما يرتفع وينخفض مستوى السائل في الحاوية المقاسة ، يرتفع وينخفض أيضًا العوامة المغناطيسية في أنبوب الجسم لمقياس مستوى السائل ، وينتقل المغناطيس الدائم في العوامة إلى مؤشر عمود الانقلاب المغناطيسي من خلال اقتران مغناطيسي يقود قلب الأعمدة باللونين الأحمر والأبيض لقلب 180 درجة ، عندما يرتفع مستوى السائل ، يتغير عمود الانقلاب من الأبيض إلى الأحمر ، وعندما ينخفض مستوى السائل ، يتغير عمود الانعكاس من الأحمر إلى الأبيض ، والتقاطع الأحمر والأبيض للمؤشر هو الارتفاع الفعلي لمستوى السائل داخل الحاوية ، وذلك لتحقيق مستوى سائل واضح.إرشاد.
ميزة التصميممن4-20mA مقياس مستوى رفرف مغناطيسي مثبت على الجانب
◎هيكل بسيط ، عملية صلبة وموثوقة ومستقرة
◎مقياس العرض في الموقع واضح ومذهل وسهل القراءة
◎يمكنه قياس مستوى السائل والإشارة إليه بسائل ملوث مسبب للتآكل ، وقابل للاشتعال ، وسام ، ودرجات حرارة عالية ، وملوث مهيج
◎يمكن تحديد نماذج التثبيت المتعددة وأشكال الاتصال
◎نطاق ضغط التصميم: فراغ كامل إلى 10 ميجا باسكال
◎نطاق درجة حرارة التصميم: - 160 ~ + 450 درجة مئوية
◎تصميم احترافي للضغط ودرجة الحرارة الخاصة
المعايير الفنيةمن4-20mA مقياس مستوى رفرف مغناطيسي مثبت على الجانب
تطبيق نموذجي | قياس مستوى السائل |
موديل المنتج |
نيويورك |
استمارة التثبيت | شنت الجانب ، أعلى شنت |
مادة الجسم | 304316 |
نطاق القياس | 0 ~ 6 م |
دقة القياس | ± 3 مم ، ± 5 مم ، ± 10 مم ، ± 20 مم (قابلة للتحديد) |
كثافة متوسطة | ≥0.425 جم / سم3 |
فرق الكثافة | ≥ 0.1 جم / سم3 |
لزوجة متوسطة | ≤0.4 باسكال |
إخراج التحكم | 220 فولت تيار متردد ، 1 أمبير |
خرج الإرسال | 4 ... 20mA (امدادات الطاقة 24VDC) |
درجة حرارة العملية |
-50 ~ + 350 درجة |
ضغط العملية | -0.1 ~ + 16 ميجا باسكال |
عملية اتصال | شفة (اختيار) |
نسبة القرار | ± 1 مم |
مستويات الحماية | IP65 ، IP67 ، IP68 (قابل للتحديد) |
درجة مقاومة للانفجار | Exia II CT6 Ga، Exd II CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
