تفاصيل المنتج:
|
| نماذج المنتج: | نيويورك | تطبيق نموذجي: | قياس مستوى السائل |
|---|---|---|---|
| عملية الضغط: | -0.1 ～ + 16 ميجا باسكال | مزود الطاقة: | 24VAC ، 1A |
| دقة درجة الحرارة: | -50 ～ + 350 درجة | دقة القياس: | ± 3 مم ، ± 5 مم ، ± 10 مم ، ± 20 مم (اختياري) |
| كثافة متوسطة: | ≧ 0.425 جم / سم 3 | نطاق القياس: | 0 ～ 6 م |

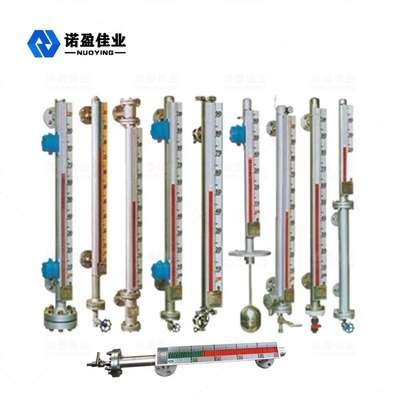

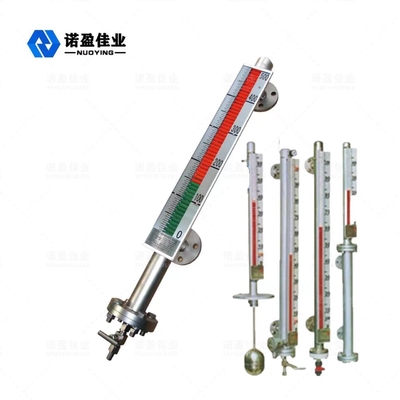

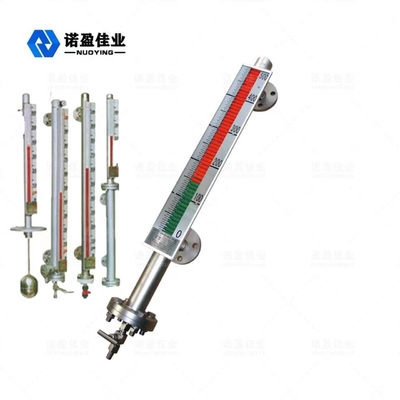

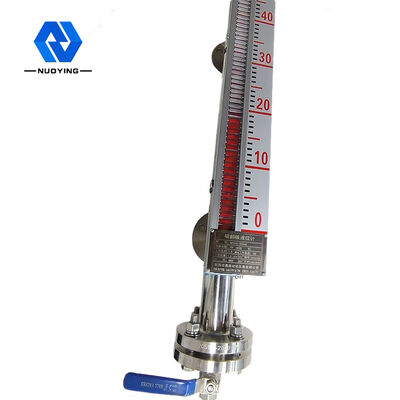

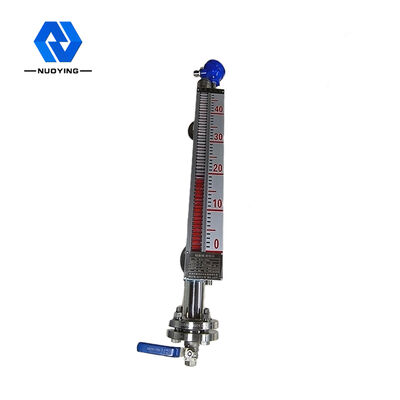

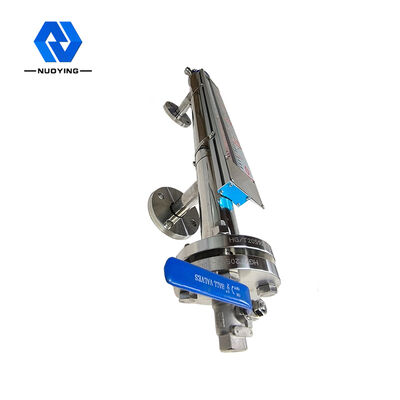

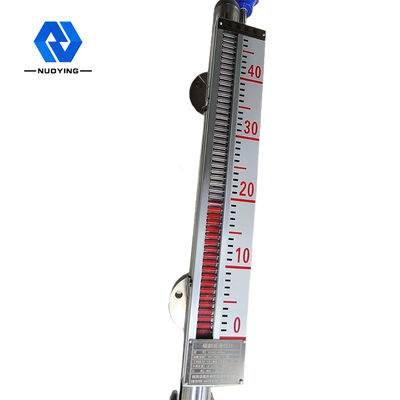

مقياس مستوى رفرف مغناطيسي مقاوم للتسرب عالي الختم من NYUHZ
رفرف مغناطيسي NYUHZمقياس المستوىمبدأ العمل

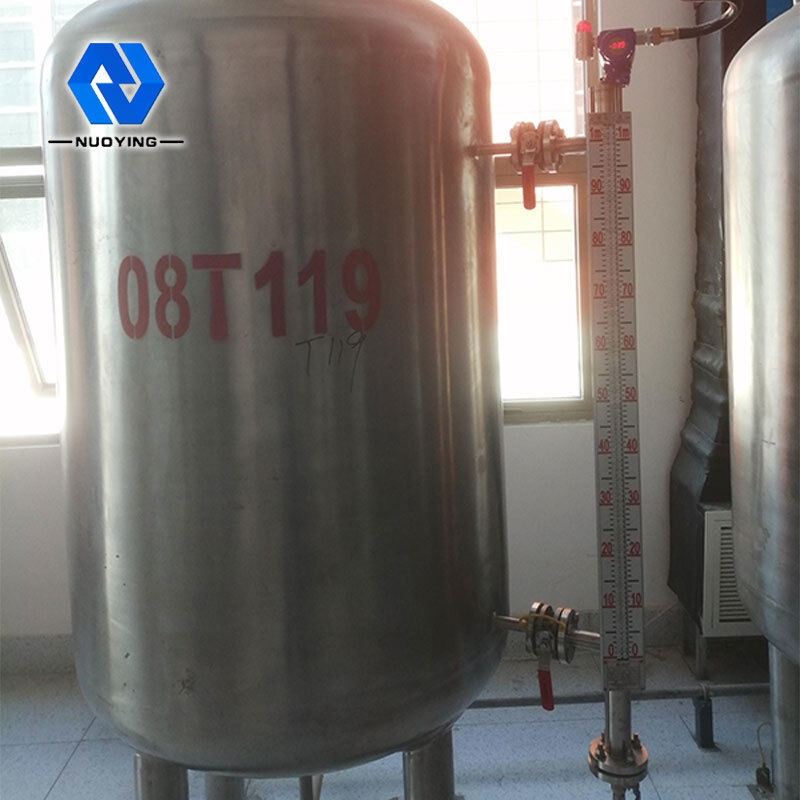

يمكن استخدام مقياس مستوى الرفرف المغناطيسي للكشف عن المستوى المتوسط لمختلف الأبراج والخزانات والخزانات والأوعية الكروية والمراجل وغيرها من المعدات.يمكن أن يكون مقياس مستوى الرفرف المغناطيسي محكم الإغلاق للغاية ، ومضاد للتسرب ومناسب لدرجات الحرارة المرتفعة والضغط العالي والمناسبات المقاومة للتآكل.
يحتوي مقياس مستوى الرفرف المغناطيسي على تجويف (يسمى أنبوب القياس أو الأنبوب الرئيسي) لتثبيت الكرة العائمة ، ويشكل التجويف موصلًا مع الحاوية من خلال شفة أو طرق توصيل أخرى مناسبة.وفقًا لمبدأ الموصل ، مع تغيير مستوى السائل في الحاوية ، يكون مستوى السائل في التجويف مساويًا لارتفاع مستوى السائل في الحاوية ، لذلك فهو يقود الكرة العائمة في التجويف للتحرك لأعلى و إلى أسفل ، ثم ترتفع وتنخفض مع ارتفاع وانخفاض مستوى السائل في الحاوية.في هذا الوقت ، لا يمكننا رؤية مستوى السائل ، لذلك تم تركيب عرض عمود مغناطيسي خارج الغرفة.
يتم تثبيت فولاذ مغناطيسي دائم عند تقاطع السائل المغمور والجزء العائم من العوامة.عندما يرتفع وينخفض مستوى السائل في الحاوية المقاسة ، فإن العوامة المغناطيسية في أنبوب الجسم لمقياس المستوى ترتفع وتنخفض أيضًا.يتم نقل الفولاذ المغناطيسي الدائم في العوامة إلى مؤشر العمود المغناطيسي من خلال اقتران مغناطيسي ، مما يدفع العمود الأحمر والأبيض إلى الدوران 180 درجة.عندما يرتفع مستوى السائل ، يتحول العمود من الأبيض إلى الأحمر ، وعندما ينخفض مستوى السائل ، يتحول العمود من الأحمر إلى الأبيض ، والتقاطع الأحمر الأبيض للمؤشر هو الارتفاع الفعلي لمستوى السائل داخل الحاوية ، وذلك لتحقيق مؤشر واضح لمستوى السائل.
| تطبيقات نموذجية | قياس مستوى السائل |
| موديل المنتج | نيويورك |

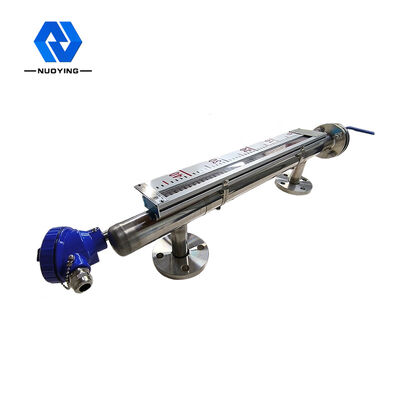

| نوع التثبيت | شنت الجانب ، شنت أعلى |
| مواد الجسم الرئيسية | 304316 |
| نطاق القياس | 0 ～ 6 م |
|
دقة القياس |
± 3 مم ، ± 5 مم ، ± 10 مم ، ± 20 مم (اختياري) |
| كثافة متوسطة | ≧ 0.425 جم / سم3 |
| فرق الكثافة | ≧ 0.1 جم / سم3 |
| لزوجة متوسطة | ≦ 0.4 باسكال |
| إخراج التحكم | 220 فولت تيار متردد ، 1 أمبير |
| خرج الإرسال | 4 ... 20mA (امدادات الطاقة 24VDC) |
| درجة حرارة العملية | -50 ~ + 350 درجة |
| ضغط العملية | -0.1 ～ + 16 ميجا باسكال |
| عملية اتصال | شفة (اختياري) |
| القرار | ± 1 مم |
|
درجة الحماية |
IP65 ، IP67 ، IP68 (اختياري) |
|
درجة الانفجار |
Exia Ⅱ CT6 Ga، Exd Ⅱ CT6 Gb (انظر الشهادة للحصول على التفاصيل)
|
ملاحظة: يمكن تخصيص المنتجات وتصميمها وفقًا لمتطلبات المستخدمين المحددة!
رفرف مغناطيسي NYUHZمقياس المستوىميزات التصميم
◎ هيكل بسيط ، عملية صلبة وموثوقة ومستقرة.
المقياس المعروض في الموقع واضح ومقروء.
◎ يمكنه قياس والإشارة إلى مستوى السائل للسائل المسببة للتآكل ، والقابلة للاشتعال ، والسامة ، والحرارة العالية ، والسائلة المهتاجة.
يمكن تحديد نماذج التثبيت المتعددة ونماذج الاتصال.
نطاق ضغط التصميم من الفراغ الكامل إلى 10 ميجا باسكال.
◎ نطاق درجة حرارة التصميم - 160 ~ + 450 درجة مئوية.
يمكن تنفيذ التصميم الاحترافي للضغط ودرجة الحرارة الخاصة.
