| اسم العلامة التجارية: | NUOYING |
| رقم الطراز: | NYUHZ-W |
| الـ MOQ: | قطعة واحدة |
| السعر: | $125 to $285/pcs |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 1000 قطعة في الشهر |

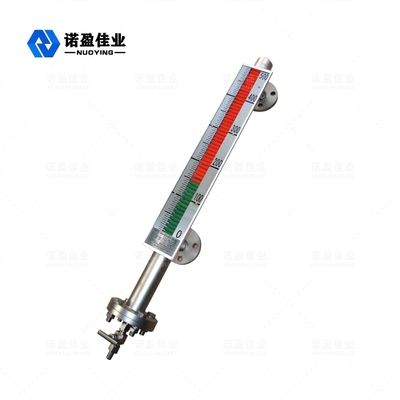

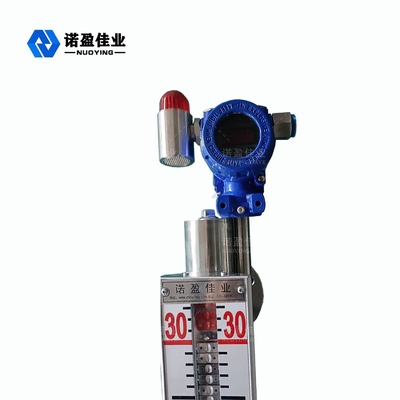

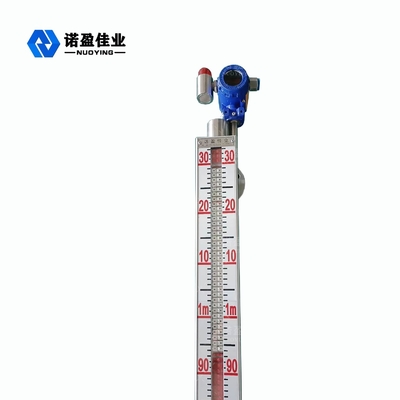

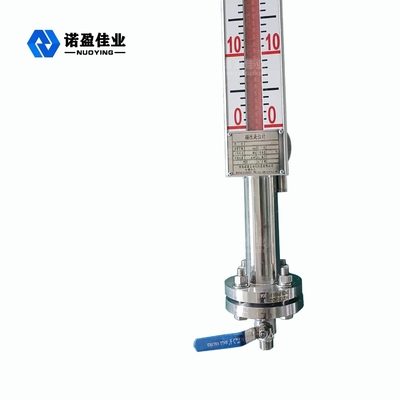

مقياس مستوى الرفرف المغناطيسي NYUHZ عالي الإحكام ومقاوم للتسرب
رفرف مغناطيسي NYUHZ مقياس مستوى مبدأ العمل
يمكن استخدام مقياس مستوى الرفرف المغناطيسي للكشف عن مستوى السائل في مختلف الأبراج والخزانات والأوعية الكروية والغلايات والمعدات الأخرى. يمكن أن يكون مقياس مستوى الرفرف المغناطيسي محكم الإغلاق ومقاوم للتسرب ومناسب للمناسبات ذات درجات الحرارة العالية والضغط العالي والمقاومة للتآكل.
يحتوي مقياس مستوى الرفرف المغناطيسي على تجويف (يسمى أنبوب القياس أو الأنبوب الرئيسي) لاحتواء الكرة العائمة، ويشكل التجويف موصلاً مع الحاوية عن طريق شفة أو طرق توصيل مناسبة أخرى. وفقًا لمبدأ الموصل، مع تغير مستوى السائل في الحاوية، يكون مستوى السائل في التجويف بنفس ارتفاع مستوى السائل في الحاوية، وبالتالي يدفع الكرة العائمة في التجويف إلى التحرك لأعلى ولأسفل، وترتفع وتنخفض مع ارتفاع وانخفاض مستوى السائل في الحاوية. في هذه الحالة، لا يمكننا رؤية مستوى السائل، لذلك يتم تركيب شاشة عمود مغناطيسي خارج الغرفة.
يتم تثبيت فولاذ مغناطيسي دائم عند نقطة التقاء السائل المغمور والجزء العائم من العوامة. عندما يرتفع وينخفض مستوى السائل في الحاوية المقاسة، ترتفع وتنخفض العوامة المغناطيسية في أنبوب جسم مقياس المستوى أيضًا. يتم نقل الفولاذ المغناطيسي الدائم في العوامة إلى مؤشر العمود المغناطيسي من خلال الاقتران المغناطيسي، مما يدفع العمود الأحمر والأبيض للدوران 180 درجة. عندما يرتفع مستوى السائل، يدور العمود من الأبيض إلى الأحمر، وعندما ينخفض مستوى السائل، يدور العمود من الأحمر إلى الأبيض، وتقاطع الأحمر والأبيض للمؤشر هو الارتفاع الفعلي لمستوى السائل داخل الحاوية، وذلك لتحقيق مؤشر واضح لمستوى السائل.
| التطبيقات النموذجية | قياس مستوى السائل |
| نموذج المنتج | NYUHZ |
| نوع التركيب | مركب جانبي، مركب علوي |
| مادة الجسم الرئيسي | 304، 316 |
| نطاق القياس | 0~6 متر |
|
دقة القياس |
± 3 مم، ± 5 مم، ± 10 مم، ± 20 مم (اختياري) |
| كثافة الوسط | ≥ 0.425 جم/سم مكعب≤ 0.4 باسكال.ثانية |
| ≥ 0.1 جم/سم مكعب | لزوجة الوسط≤ 0.4 باسكال.ثانية |
| خرج التحكم | 220 فولت تيار متردد، 1 أمبير |
| خرج الإرسال | 4... 20 مللي أمبير (مزود طاقة 24 فولت تيار مستمر) |
| درجة حرارة العملية | -50~+350 درجة مئوية |
| ضغط العملية | -0.1~+16 ميجا باسكال |
| اتصال العملية | شفة (اختياري) |
| الدقة | ± 1 مم |
| درجة الحماية | IP65، IP67، IP68 (اختياري) |
|
درجة مقاومة الانفجار |
Exia II CT6 Ga، Exd II CT6 Gb (انظر الشهادة للتفاصيل) |
|
ملاحظة: يمكن تخصيص المنتجات وتصميمها وفقًا للمتطلبات المحددة للمستخدمين! |
رفرف مغناطيسي NYUHZ |
مقياس مستوى
ميزات التصميمهيكل بسيط، صلب وموثوق، تشغيل مستقر.المقياس المعروض في الموقع واضح وقابل للقراءة.
يمكنه قياس والإشارة إلى مستوى السائل للمواد المسببة للتآكل والقابلة للاشتعال والسامة وذات درجات الحرارة العالية والسوائل المضطربة.

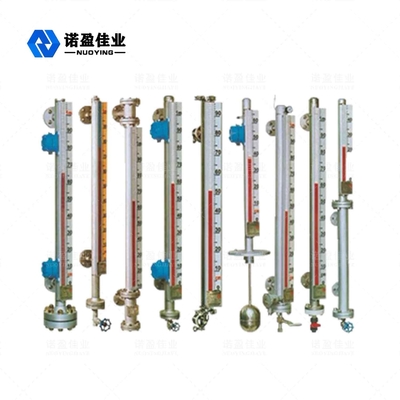

يمكن اختيار أشكال تركيب متعددة وأشكال توصيل.
نطاق ضغط التصميم من فراغ كامل إلى 10 ميجا باسكال.
نطاق درجة حرارة التصميم - 160~+450 درجة مئوية.
يمكن إجراء تصميم احترافي للضغط ودرجة الحرارة الخاصة.
