| اسم العلامة التجارية: | NUOYING |
| رقم الطراز: | NYRD701 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | $320~$385/pc |
| شروط الدفع: | T/T |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 شهريا |

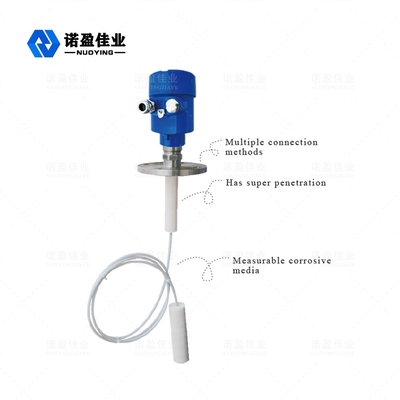

مستوى رادار الموجات الموجهة للاتصال 30m المدى للسوائل القابلة للتآكل الشديد مع هوائي PTFE
معدل مستوى رادار الموجات الموجهة بالاتصالمبدأ العمل
مدخل:
رادار الموجات الموجهة هو أداة قياس تستند إلى مبدأ السفر عبر الزمنويمكن تحويل وقت العمل إلى إشارة مستوى من خلال المكونات الإلكترونيةيُرسل المسبار نبضات عالية التردد وتنتشر على طول الكابل أو المسبار عندما تصل النبضات إلى سطح المادةيتم انعكاسها واستقبالها من قبل جهاز الاستقبال في الجهاز، وتتحول إشارة المسافة إلى إشارة المستوى.
يتم نقل إشارة النبض المنعكسة إلى الدائرة الإلكترونية للجهاز على طول الكابل أو المسبار.المعالج الصغير يعالج الإشارة ويعرف الصدى الناتج عن نبض الميكروويف على سطح المادةيتم إكمال تحديد إشارة الصدى الصحيحة بواسطة برنامج النبض. المسافة D من سطح المادة متناسبة مع المسافة الزمنية T للنبض:D=C×T/2 (حيث C هو سرعة الضوء)بما أن المسافة E من الخزان الفارغ معروفة، فإن المستوى هو: L=E-D
الناتج:
من خلال إدخال ارتفاع الخزان الفارغ E ((= الصفر) ، ارتفاع الخزان الكامل F ((= النطاق الكامل) وبعض معايير التطبيق ، ستقوم معايير التطبيق بتكييف العداد تلقائيًا مع بيئة القياس ،تتوافق مع 4-20mA الخروج.
معدل مستوى رادار الموجات الموجهة بالاتصال خصائص التصميم
جهاز إرسال مستوى رادار الموجة الموجهة يتبنى تقنية معالجة الموجات الدقيقة المتقدمة وتقنية معالجة الصدى الفريدة من نوعهاقياس الاتصال لديه دقة عالية وقياس أكثر دقةفي نفس الوقت، موجة موجهة رادار مكافحة الالتصاق، لا تتأثر درجة حرارة المتوسط، الالتصاق والبيئة الخارجية الأخرى.
سلسلة 70X موجهة موجة رادار مستوى جهاز إرسال مناسبة لمختلف ظروف العمل المعقدة والتطبيقات، مثل درجة حرارة عالية، وضغط مرتفع، والثابت الكهربائي الصغيرة، الخ.
وضع العمل النبض ، طاقة انبعاثات منخفضة ، يمكن تثبيتها في مجموعة متنوعة من الحاويات المعدنية وغير المعدنية ، دون أي ضرر لجسم الإنسان والبيئة.
الموجة الموجهة بالاتصالمقياس مستوى الرادار المعلمات التقنية
| نموذج المنتج | NYRD701 |
| تطبيق نموذجي |
السوائل القاسية التآكل |
| مواد الهوائيات | 304 |
| نوع الهوائي | هوائي كابل ناعم |
| نطاق القياس | 30 متر |
| دقة القياس | ± 1 ملم |
| إمدادات الطاقة | 24VDC (سلكان، أربعة أسلاك)) |
| درجة حرارة متوسطة | -40~+130°C، -40~+250°C |
| اتصال العملية | الخيوط والشظايا (اختياري) |
| ضغط العملية | -0.1~4.0MPa |
| فئة الحماية | IP67 |
| الدرجة المقاومة للانفجار | الخروج الثاني CT6 (اختياري) |
| مخرج الإشارة | 420mA/HART/RS485/Modbus... |
| واجهة كهربائية | M20*1.5، 1⁄2 ′′NPT |
ملاحظة: يمكن تخصيص المنتجات وفقًا لمتطلبات المستخدمين الخاصة.

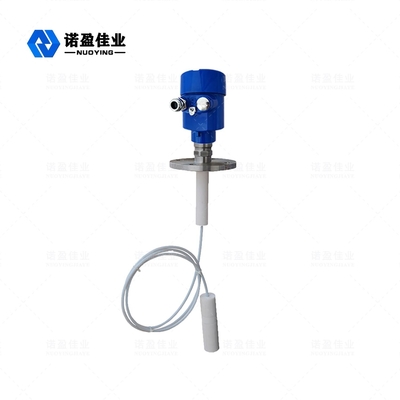

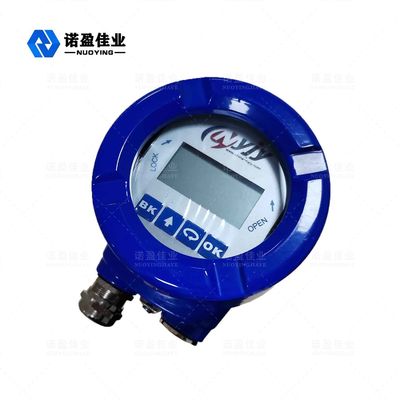

الموجة الموجهة بالاتصالمقياس مستوى الرادارصور ذات صلة
