| اسم العلامة التجارية: | NUOYING |
| رقم الطراز: | NYRD701 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | $310~$375/pc |
| شروط الدفع: | T/T |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 شهريا |

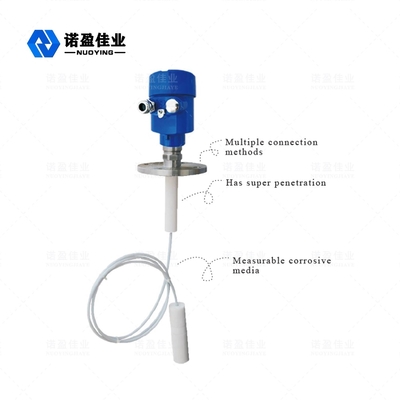

جهاز استشعار مستوى رادار الموجات الموجهة الصناعية مع 4-20mA RS485 الخروج PTFE كابل نوع جهاز إرسال مستوى رادار
جهاز استشعار مستوى رادار الموجات الموجهة الصناعيةمبدأ العمل
نبضات الميكروويف عالية التردد التي يرسلها رادار الموجة الموجهة تنتشر على طول مكون الكشف (كابل فولاذي أو شريط فولاذي). عند مواجهة الوسط المقاس ،التغيير المفاجئ في الثابتة الكهربائية يسبب انعكاس، ويتم انعكاس جزء من طاقة النبض مرة أخرى. الفاصل الزمني بين النبض المنقول والنبض المنعكس يتناسب مع مسافة الوسط المقاس.
مدخل:
رادار الموجات الموجهة هو أداة قياس تستند إلى مبدأ السفر عبر الزمنويمكن تحويل وقت العمل إلى إشارة مستوى من خلال المكونات الإلكترونيةيُرسل المسبار نبضات عالية التردد وتنتشر على طول الكابل أو المسبار عندما تصل النبضات إلى سطح المادةيتم انعكاسها واستقبالها من قبل جهاز الاستقبال في الجهاز، وتتحول إشارة المسافة إلى إشارة المستوى.
يتم نقل إشارة النبض المنعكسة إلى الدائرة الإلكترونية للجهاز على طول الكابل أو المسبار.المعالج الصغير يعالج الإشارة ويعرف الصدى الناتج عن نبض الميكروويف على سطح المادةيتم إكمال تحديد إشارة الصدى الصحيحة بواسطة برنامج النبض. المسافة D من سطح المادة متناسبة مع المسافة الزمنية T للنبض:D=C×T/2 (حيث C هو سرعة الضوء)بما أن المسافة E من الخزان الفارغ معروفة، فإن المستوى هو: L=E-D
الناتج:
من خلال إدخال ارتفاع الخزان الفارغ E ((= الصفر) ، ارتفاع الخزان الكامل F ((= النطاق الكامل) وبعض معايير التطبيق ، ستقوم معايير التطبيق بتكييف العداد تلقائيًا مع بيئة القياس ،تتوافق مع 4-20mA الخروج.
جهاز استشعار مستوى رادار الموجات الموجهة الصناعية خصائص التصميم
◎ جقياس غير ملموس بدقة عالية للحصول على نتائج أكثر دقة
◎ Nتتأثر بالبيئات الخارجية مثل درجة الحرارة المتوسطة، الالتصاق، الخ
◎ مناسبة لظروف العمل المختلفة المعقدة والتطبيقات، مثل درجة حرارة عالية، ضغط مرتفع،وسائطثابت كهربائي منخفض، الخ
◎ يمكن تركيبها في حاويات معدنية وغير معدنية مختلفة ، دون أي ضرر للجسم البشري والبيئة.
جهاز استشعار مستوى رادار الموجات الموجهة الصناعية المعلمات التقنية
| نموذج المنتج | NYRD701 |
| تطبيق نموذجي |
السوائل القاسية التآكل |
| مواد الهوائيات | 304 |
| نوع الهوائي | هوائي كابل ناعم |
| نطاق القياس | 30 متر |
| دقة القياس | ± 1 ملم |
| إمدادات الطاقة | 24VDC (سلكان، أربعة أسلاك)) |
| درجة حرارة متوسطة | -40~+130°C، -40~+250°C |
| اتصال العملية | الخيوط والشظايا (اختياري) |
| ضغط العملية | -0.1~4.0MPa |
| فئة الحماية | IP67 |
| الدرجة المقاومة للانفجار | الخروج الثاني CT6 (اختياري) |
| مخرج الإشارة | 420mA/HART/RS485/Modbus... |
| واجهة كهربائية | M20*1.5، 1⁄2 ′′NPT |
ملاحظة: يمكن تخصيص المنتجات وفقًا لمتطلبات المستخدمين الخاصة.

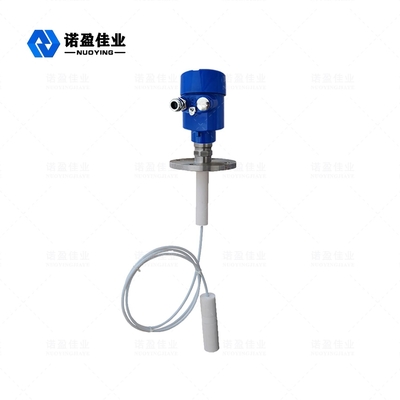

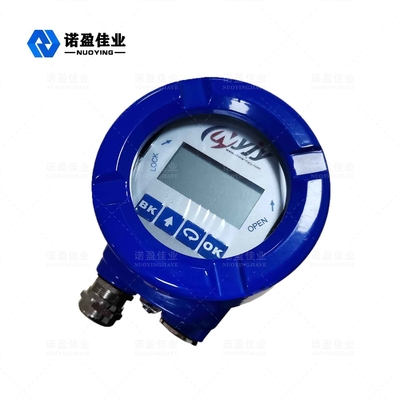

جهاز استشعار مستوى رادار الموجات الموجهة الصناعيةصور ذات صلة
