| اسم العلامة التجارية: | NUOYING |
| رقم الطراز: | نرد-808 |
| الـ MOQ: | قطعة واحدة |
| السعر: | $229~559/pcs |
| شروط الدفع: | T/T |
| القدرة على التوريد: | 1000 قطعة في الشهر |

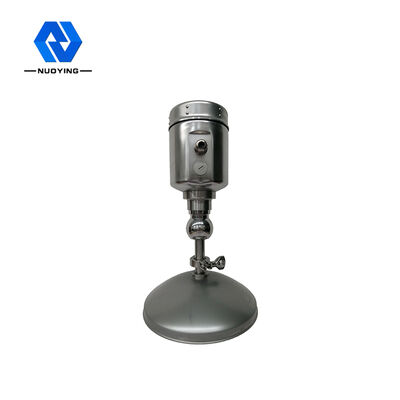

رادار المستوى مقياسالمعايير الفنية
| تطبيق نموذجي | سائل أكّال وما إلى ذلك |
| تردد الإرسال | 26 جيجاهرتز |
| الدقة | 3 ملم |
| النطاق | 20 متر |
| مادة الهوائي | PFA (اختياري) |
| أخذ عينات الصدى | 100 مرة/ثانية |
| درجة حرارة العملية | -40~130 درجة مئوية |
| الرطوبة المحيطة | 0~90% |
| الدقة | 1 ملم |
| وصلة العملية | شفة |
| الواجهة الكهربائية | M20×1. 5, ½ " NPT |
| إخراج الإشارة | 4...20mA/HART/RS485/Modbus... |
| طاقة الإمداد | 24 فولت تيار مستمر 220 فولت تيار متردد (اختياري) |
| الطاقة | 3 واط |
| درجة مقاومة الانفجار | ExiaⅡCT6 (اختياري) |
| فئة الحماية | IP67 |
ملاحظة:المنتجاتيمكن أن تكونمخصصة وفقًاإلىالمتطلبات المحددةمنالمستخدمين!
هوائي مقياس مستوى الرادار يستخدم مادة PFA، PFA البلاستيك هو بوليمر مشترك لكمية صغيرة من البولي تترافلوروإيثيلين المشبع بالفلوروبروبيل. يتم تعزيز التماسك الذائب وتقليل لزوجة المحلول، بينما تظل الخصائص دون تغيير مقارنة بـ PTFE. يمكن معالجة الراتنج مباشرة عن طريق التشكيل الحراري العادي. مناسب لصنع أجزاء مقاومة للتآكل، وأجزاء مقاومة للاهتراء، وأجزاء مانعة للتسرب، وأجزاء عازلة، وأجزاء أجهزة طبية.
رادار المستوى مبدأ قياس المقياس
ينبعث هوائي مستوى الرادار نبضة ميكروويف ضيقة وينقلها إلى الأسفل عبر الهوائي. بعد أن تلامس النبضة سطح الوسط الذي يتم قياسه، تنعكس مرة أخرى ويتم قبولها مرة أخرى بواسطة نظام الهوائي، مما يؤدي إلى نقل الإشارة إلى جزء الدائرة الإلكترونية الذي يتم تحويله تلقائيًا إلى إشارة موضع كائن (لأن سرعة انتشار النبضة سريعة للغاية، الوقت الذي يستغرقه وصول الموجات الكهرومغناطيسية إلى الهدف والانعكاس مرة أخرى إلى جهاز الاستقبال يكاد يكون فوريًا.)
رادار المستوى ميزات التصميم
الهوائي صغير الحجم وسهل التركيب؛ رادار بدون تلامس، لا يوجد تآكل، لا تلوث.
لا يتأثر تقريبًا بالتآكل والرغوة؛ لا يتأثر تقريبًا بالتغيرات في بخار الماء ودرجة الحرارة والضغط في الغلاف الجوي.
بيئة الغبار الشديد لها تأثير ضئيل على عمل مقياس المستوى عالي التردد.
طول موجي أقصر وانعكاس أفضل على السطح الصلب المائل.
زاوية الشعاع صغيرة والطاقة مركزة، مما يعزز قدرة الصدى ويفيد في تجنب الأشياء المتداخلة.
المنطقة العمياء للقياس أصغر، ويمكن الحصول على نتائج جيدة لقياس الخزان الصغير.
نسبة الإشارة إلى الضوضاء العالية تمكن من أداء أفضل حتى في ظل الظروف المتقلبة.
التردد العالي هو الخيار الأفضل لقياس المواد الصلبة والوسائط ذات الثابت العازل المنخفض.
