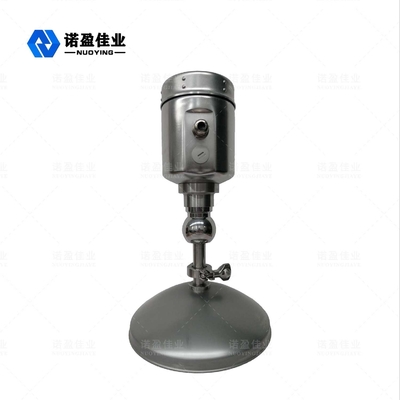

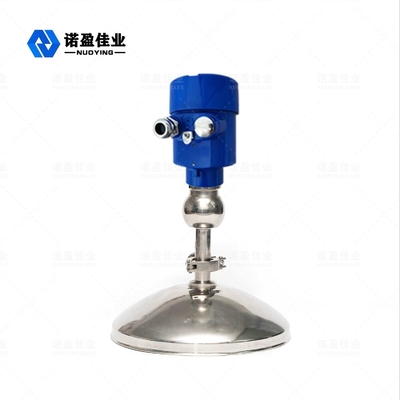

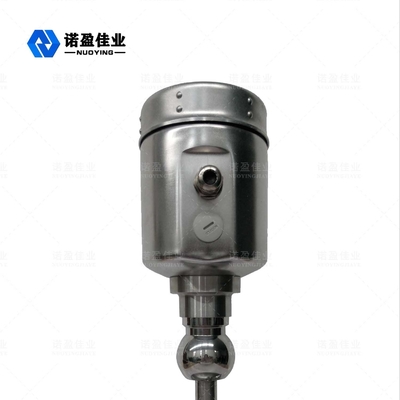

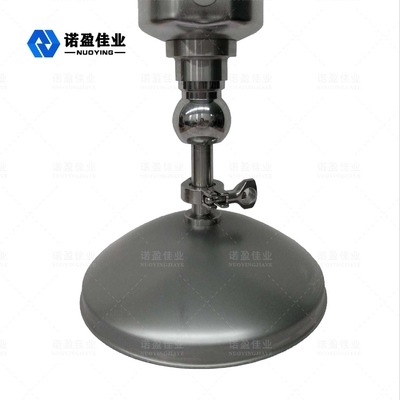

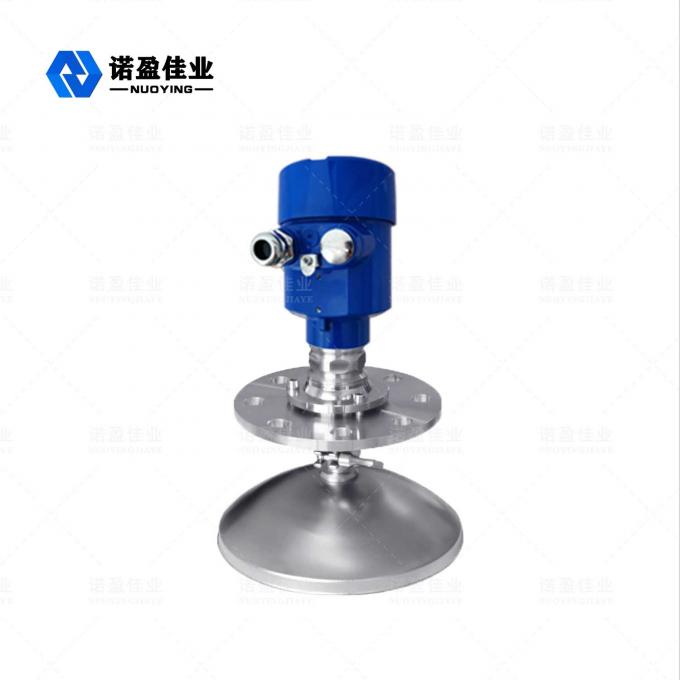

26GHz NYRD-810 رادار موجة العداد عالي التردد مستوى الصلب جهاز استشعار موجه رادار مستوى حمض جهاز إرسال
NYRD-810 لمحة عامة عن المنتج
وصف المنتجات
مقياس مستوى الرادار NYRD80X هو جهاز قياس مستوى الرادار عالي التردد 26GHz مع أقصى مسافة قياس 80 متر. تم تحسين الهوائي بشكل أكبر ،ويمكن لمعالج صغير سريع أن يقوم بتحليل إشارة معدل أعلى ومعالجة، مما يجعل الجهاز يمكن استخدامه في غلاية التفاعل، وعلبة صلبة وبعض ظروف القياس المعقدة.
26GHz NYRD810 مبدأ عمل مقياس مستوى الرادار
الهوائي الموقع للكائن الرادار ينبعث نبضات الميكروويف الضيقة التي تنتقل إلى أسفل من خلال الهوائي. بعد نبضاتالموجة تلمس سطح الوسيط المقاس ، يتم انعكاسها واستقبالها من قبل نظام الهوائي مرة أخرى.يتم إرسالها إلى جزء الدوائر الإلكترونية ويتم تحويلها تلقائيًا إلى إشارة مستوى الكائن (لأن النبضات تتحرك بسرعة كبيرة ،الوقت الذي يستغرقه الموجة الكهرومغناطيسية للوصول إلى هدفها والركض مرة أخرى إلى جهاز الاستقبال هو فوري تقريبا).

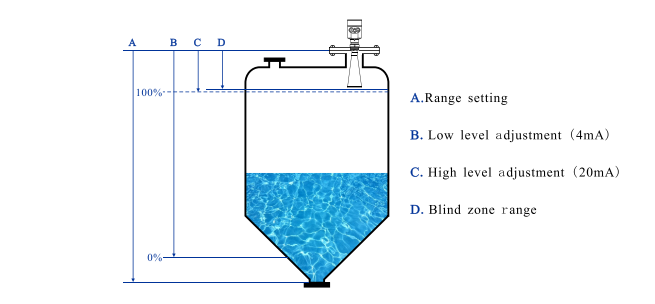

نقطة القياس: سطح السفلية المدارية أو سطح الختم للشريط.
عند استخدام توقيت مستوى الرادار، تأكد من أن أعلى مستوى للمواد لا يمكن أن يدخل منطقة القياس العمياء.
معايير المنتج
تطبيق نموذجي

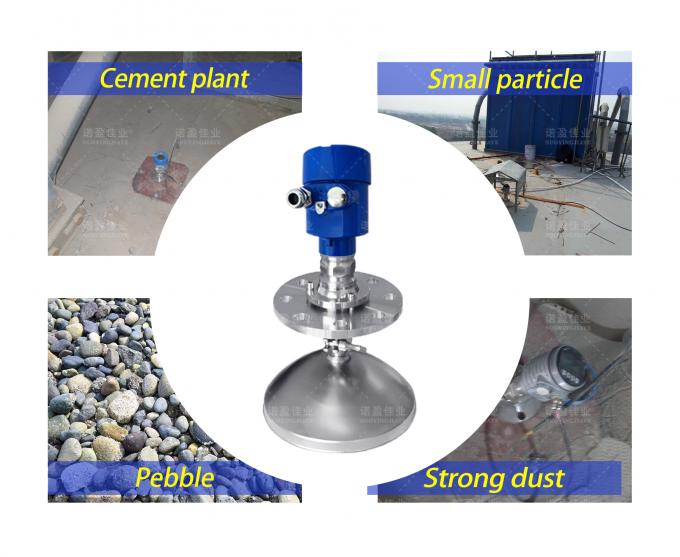

غبار قوي، صلب كبير
مواد الهوائيات
PTFE
نطاق القياس
20 متر
اتصال العملية
الخيوط والشظايا (اختياري)
درجة حرارة العملية
-40 ~ + 130 درجة مئوية
ضغط العملية
-0.1~0.3MPa
إمدادات الطاقة
24VDC
الدقة
< 0.1%F.S
مستوى الحماية
IP67

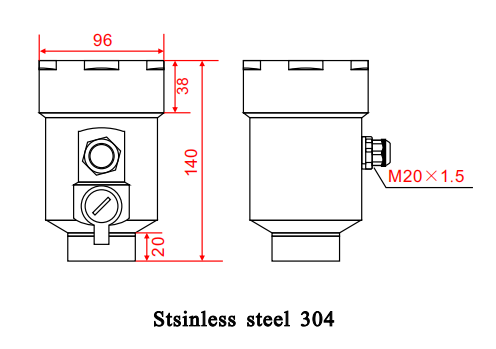

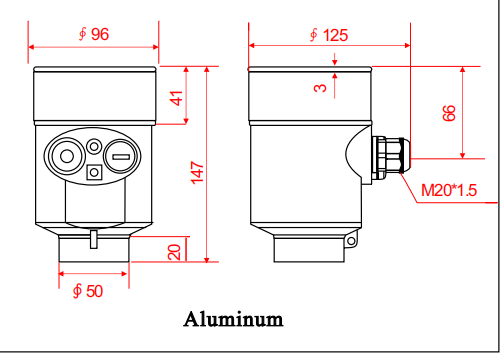

أبعاد هيكل قذيفة مقياس مستوى الرادار (وحدة: مليمتر)
هناك نوعان من مقياس مستوى الرادار: واحد هو غلاف الألومنيوم المصبوب والآخر هو حالة الفولاذ المقاوم للصدأ. يمكن تصميم مخصص وفقا إلى متطلبات العميل وحالة الموقع.
