Water channel, Reservoirs, rivers, lakes, shoals,etc
Measuring range:
30M,80M
Accuracy:
±3mm
Process temperature:
-40~80℃
Process pressure:
-0.1~3.0MPa
Process connection:
Flange/Bracket(selective)
Protection class:
IP67
Signal output:
4...20mA/HART/RS485/Modbus...
Grade:
Industrial
تفاصيل التغليف:
40 * 30 * 30 سم
القدرة على العرض:
1000 قطعة في الشهر
وصف المنتج
أداة قياس مستوى العداد لخزان السائل، جهاز مراقبة المياه، جهاز قياس، مستشعر صومعة الأسمنت 26 جيجاهرتز

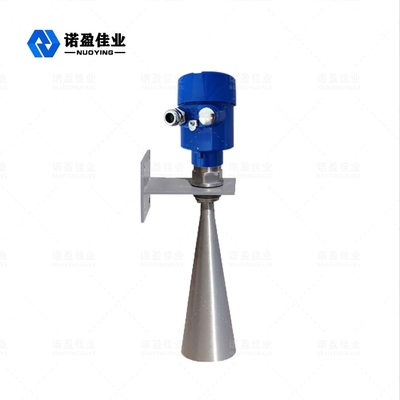

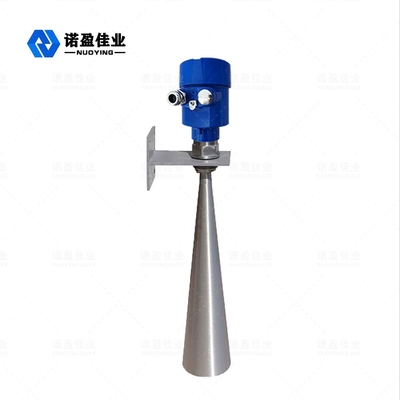

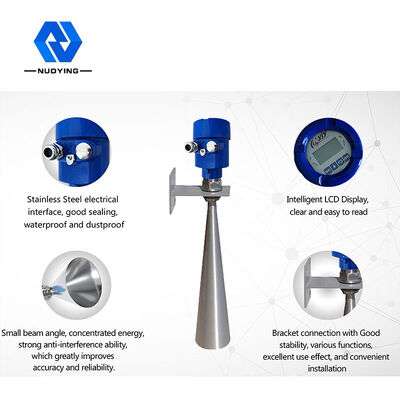

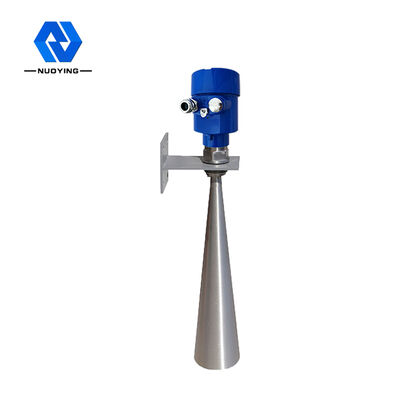

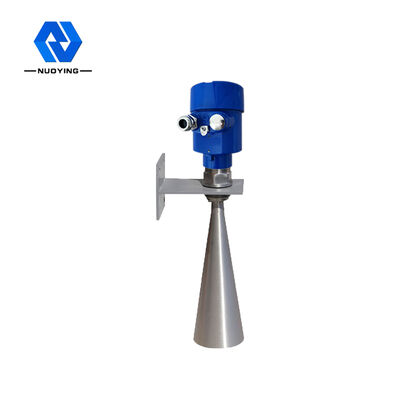

جهاز إرسال مستوى الرادار NYRD-SL
نظرة عامة
معلمات المنتج
تطبيق نموذجي

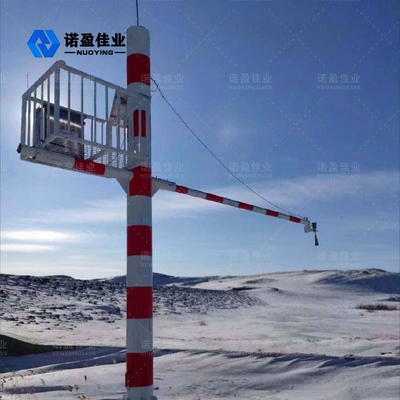

المصارف، الخزانات، الأنهار، البحيرات، المياه الضحلة، إلخ
مادة الهوائي
316L (اختياري)
نطاق القياس
30 متر، 80 متر (اختياري)
دقة القياس
0.05٪ -0.1٪ F.S
مصدر الطاقة
24VDC (سلكان، أربعة أسلاك)
درجة حرارة الوسط
-40 ~ +80 درجة مئوية
وصلة العملية
كتيفة، شفة (اختياري)
ضغط العملية
0.1 ~ 2.0 ميجا باسكال
درجة مقاومة الانفجار
Exia II CT6 (اختياري)
أبعاد هيكل غلاف مقياس مستوى الرادار (الوحدة: مم)

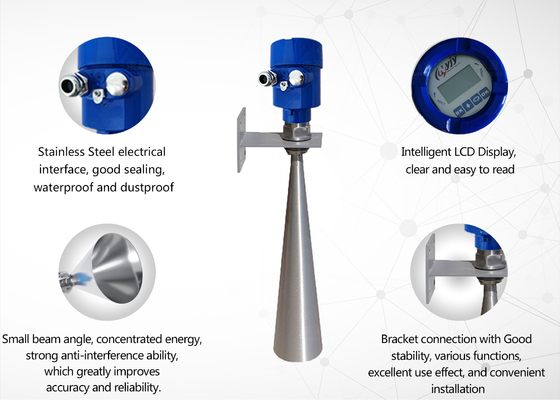

هناك نوعان من مقياس مستوى الرادار:

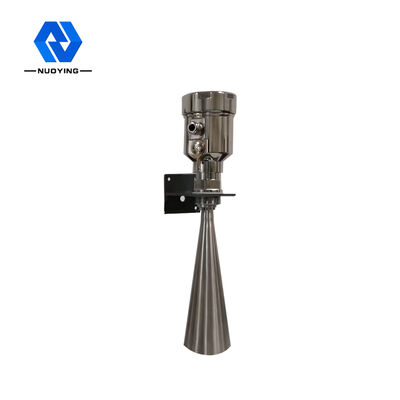

أحدهما هو غلاف من الألومنيوم المصبوب والآخر هو علبة من الفولاذ المقاوم للصدأ. يمكن إجراء تصميم مخصص وفقًا
لمتطلبات العميل وظروف الموقع.
وصف المنتجات
مبدأ عمل جهاز إرسال مستوى الرادار NYRD-SL بتردد 26 جيجاهرتز
مستشعر سلسلة NYRD80X لمقياس مستوى الرادار هو جهاز قياس مستوى رادار عالي التردد بتردد 26 جيجاهرتز بمسافة قياس قصوى تبلغ 80 مترًا. تنبعث هوائي تحديد موضع جسم الرادار نبضة ميكروويف ضيقة يتم إرسالها إلى الأسفل عبر الهوائي. بعد أن تلامس موجة النبضة سطح الوسط المقاس، تنعكس مرة أخرى ويتم استقبالها بواسطة نظام الهوائي مرة أخرى. يتم إرسال الإشارة إلى جزء الدائرة الإلكترونية ويتم تحويلها تلقائيًا إلى إشارة مستوى الجسم (نظرًا لأن النبضات تنتقل بسرعة كبيرة، فإن الوقت الذي يستغرقه وصول الموجة الكهرومغناطيسية إلى هدفها والارتداد مرة أخرى إلى جهاز الاستقبال يكون فوريًا تقريبًا).
مرجع القياس: السطح السفلي الحلزوني أو سطح إحكام إغلاق الشفة.
