مستوى المياه القوي السائل التآكل غير المتصل 26GHz NYRD-TJ رادار جهاز قياس مستوى المياه

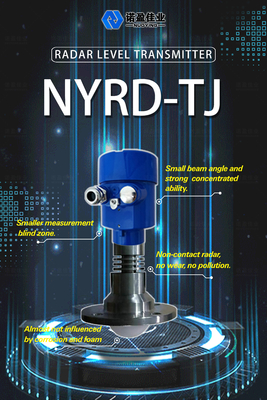

ناقل مستوى الرادار NYRD-TJ-Aنظرة عامة
وصف المنتجات
مبدأ عمل جهاز إرسال مستوى الرادار NYRD-PB 26GHz
جهاز قياس مستوى الرادار NYRD80X هو جهاز قياس مستوى الرادار عالي التردد 26GHz مع أقصى مسافة قياس 80m.الهوائي موقف كائن الرادار ينبعث نبض الميكروويف الضيق الذي يتم نقله إلى أسفل من خلال الهوائيبعد أن تلمس موجة النبض سطح الوسط المقاس ، يتم انعكاسها مرة أخرى واستقبالها من قبل نظام الهوائي مرة أخرى.يتم نقل الإشارة إلى جزء الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة مستوى الكائن (لأن النبضات تتحرك بسرعة كبيرة، الوقت الذي يستغرقه الموجة الكهرومغناطيسية للوصول إلى هدفها والركز مرة أخرى إلى المستقبل هو تقريبافوريّة).
نقطة القياس: سطح السفلية المدارية أو سطح الختم للشريط.
معايير المنتج

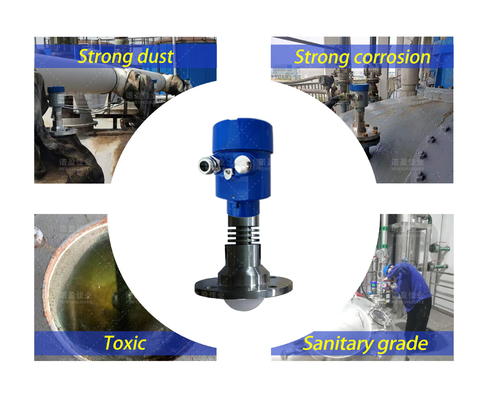

تطبيق نموذجي
سهلة التبلور ، تكثيف الندى ، سامة ، تآكل قوي
الهوائي المواد

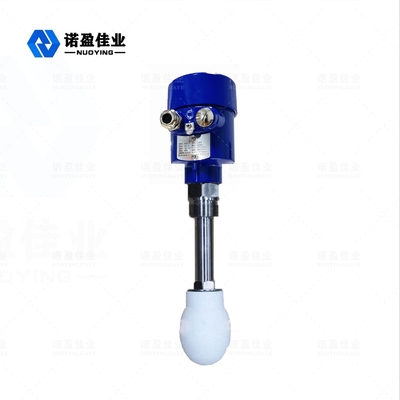

هوائي العدسة، 316L + PTFE (اختياري)
نطاق القياس
40 متر
دقة القياس
0.05%-0.1%F.S
إمدادات الطاقة
24VDC ((خطان، أربعة الخطوط)
درجة حرارة متوسطة
-40~+120°C،-40~+260°C
اتصال العملية
الشريط، العصا (اختياري)
ضغط العملية
-0.1~2.0MPa
أبعاد هيكل قذيفة مقياس مستوى الرادار (وحدة: مليمتر)
هناك نوعان من مقياس مستوى الرادار: واحد هو غلاف الألومنيوم المصبوب والآخر هو حالة الفولاذ المقاوم للصدأ. يمكن تصميم مخصص وفقا إلى متطلبات العميل وحالة الموقع.
