| اسم العلامة التجارية: | Nuoying JIAYE |
| رقم الطراز: | NYRD806 |
| الـ MOQ: | 1 مجموعة |
| السعر: | 130USD - 9000USD |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 1000 وحدة في الشهر |

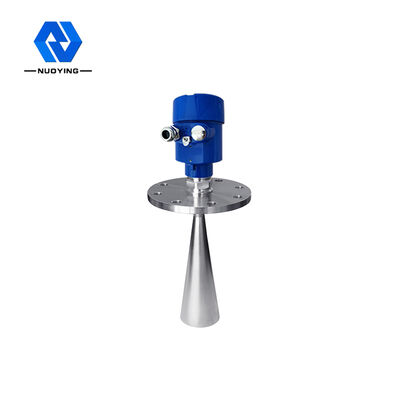

26 جيجاهرتز مرسل مستوى الرادار NYRD-806
مرسل مستوى الرادار مقدمة المنتج
مستشعر سلسلة مرسل مستوى الرادار NYR D80X هو جهاز قياس مستوى رادار عالي التردد 26 جيجاهرتز بحد أقصى مسافة قياس 80 مترًا. تم تحسين الهوائي بشكل أكبر، ويمكن للمعالج الدقيق الجديد السريع إجراء معالجة تحليل إشارات بمعدل أعلى حتى يمكن استخدام الجهاز في بعض ظروف القياس المعقدة مثل مفاعل التفاعل، والتخزين الصلب.
مرسل مستوى الرادار المعلمات الفنية
| الموديل | NYRD-806 |
| التطبيق | السوائل ذات درجة الحرارة والضغط والتآكل الطفيف |
| نطاق القياس | 30 متر |
| مادة الهوائي | 316L |
| الدقة | ±3 مم |
| درجة حرارة الوسط | 40 درجة مئوية - 250 درجة مئوية |
| ضغط العملية | 0.1 - 4.0 ميجا باسكال |
| مزود الطاقة | 24 فولت تيار مستمر (خطين، أربعة خطوط) |
| اتصال العملية | دعم، شفة |
| درجة الحماية | IP67 |
| نطاق التردد | 26 جيجاهرتز |
| درجة مقاومة الانفجار | Exia II C T6 Ga/ Exd ia IIC T6 Gb |
| خرج الإشارة | 4... 20 مللي أمبير/HART (اثنان / أربعة) RS485/Modbus... |
| رقم المصنع | درجة حرارة العملية |
| NYRD | 1 -40 درجة مئوية - +100 درجة مئوية |
| موديل المنتج | 2 -40 درجة مئوية - +130 درجة مئوية |
| نطاق 805 10 متر | 3 -40 درجة مئوية - +250 درجة مئوية |
| نطاق 806 30 متر | 4 -40 درجة مئوية - +400 درجة مئوية |
| نطاق 807 20 متر | Y نوع مخصص خاص |
| نطاق 808 70 متر | ضغط العملية |
| نطاق 809 35 متر | 1 -0.1 - +0.3 ميجا باسكال |
| نطاق 810 80 متر | 2 -0.1 - +2.0 ميجا باسكال |
| نطاق -86 20 متر | 3 -0.1~+4.0 ميجا باسكال |
| نطاق -87 35 متر | Y نوع مخصص خاص |
| نطاق -SL 30 متر، 80 متر | مانع التسرب |
| نطاق -PB 40 متر | Y فيتون |
| نطاق -SD 40 متر | K كالريز |
| نطاق -TJ 40 متر | Y نوع مخصص خاص |
| الهوائي/الحجم/المادة | مادة الغلاف/ الحماية |
| A هوائي بطارية / بوق محكم / PTFE | A ألومنيوم/IP67 |
| B هوائي بوق / 46 مم / 316L | D ألومنيوم (حجرة مزدوجة) /IP67 S SS 304/IP68 |
| C هوائي بوق / 76 مم / 316L | Y نوع مخصص خاص |
| D هوائي بوق / 96 مم / 316L | درجة مقاومة الانفجار |
| E هوائي بوق 121 مم/316L | P قياسي |
| F هوائي مائل / 242 مم 316L | L Exia IICT6 |
| P هوائي مسطح / PTFE | G Exd[ia] IICT6 |
| S هوائي قطرة / PTFE | Y نوع مخصص خاص |
| R هوائي قضيب / بوق محكم / PFA | الواجهة الكهربائية |
| Y نوع مخصص خاص | M M20X1.5 |
| التحكم في العملية | N 1/2 بوصة NPT |
| A اتصال لولبي: G1 بوصة A | Y نوع مخصص خاص |
| B اتصال شفة: DN50 | العرض |
| C اتصال شفة: DN80 | A حزام |
| D اتصال شفة: DN100 | X بدون |
| E اتصال شفة: DN150 | النطاق (الوحدة: سم) |
| F اتصال شفة عالمي | x |
| G تركيب مشبك | |
| H تركيب دعامة | |
| Y نوع مخصص خاص | |
| الخرج/طاقة الإمداد | |
| 2 4~20 مللي أمبير/24 فولت تيار مستمر خطين | |
| 3 4~20 مللي أمبير/24 فولت تيار مستمر/Hart خطين | |
| 4 4~20 مللي أمبير/220 فولت تيار متردد/Hart أربعة خطوط | |
| 5 RS485/Modbus |
ملاحظة: مخصص حسب الطلب
مرسل مستوى الرادار مبدأ التشغيل
يصدر هوائي الرادار نبضة ميكروويف ضيقة وينقلها لأسفل عبر الهوائي. بعد أن تلامس النبضة سطح الوسط المقاس، تنعكس مرة أخرى ويتم استقبالها بواسطة نظام الهوائي مرة أخرى، مما ينقل الإشارة إلى جزء الدائرة الإلكترونية يتم تحويلها تلقائيًا إلى إشارة موضع كائن (لأن سرعة انتشار النبضة سريعة للغاية، فإن الوقت الذي تستغرقه الموجات الكهرومغناطيسية للوصول إلى الهدف والانعكاس مرة أخرى إلى المستقبل يكون فوريًا تقريبًا). سطح قاعدة القياس: قاع اللولب أو غطاء الشفة
ملاحظة: استخدم توقيت كائن الرادار لضمان عدم دخول أعلى مستوى إلى منطقة القياس العمياء (المنطقة D في الشكل)
