تفاصيل المنتج:
|
| نطاق معدل التدفق: | 0.1-10 م / ث | اتجاه التدفق: | ايجابي وسلبي |
|---|---|---|---|
| درجة الدقة: | نوع الأنبوب: 0.5 درجة ، 1.0 درجة ؛ المكونات في: 1.5 درجة ، 2.0 درجة | إخراج الاتصال: | Rs485 بروتوكول MODBUS للاتصالات ، واجهة اتصال HART |
| خرج الإشارة: | 4-20 مللي أمبير ، | درجة حرارة التشغيل: | -20 ~ 90 درجة مئوية -30 ~ 180 درجة مئوية |
| الرطوبة المحيطة: | 5٪ 95٪ | درجة الحماية: | IP65 ، يمكن تخصيصه حتى IP68 |
| تسليط الضوء: | IP68 مقياس التدفق الكهرومغناطيسي الذكي,مقياس التدفق الكهرومغناطيسي 10m / S,10m / s مقياس التدفق الكهرومغناطيسي الذكي |
||

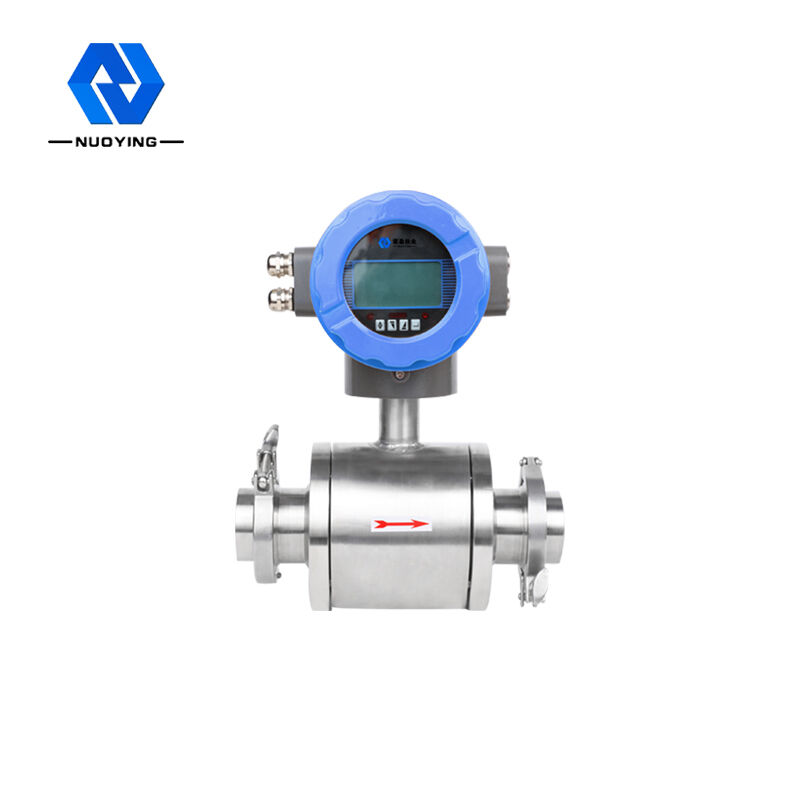

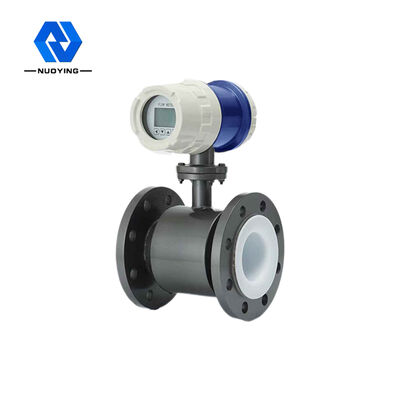

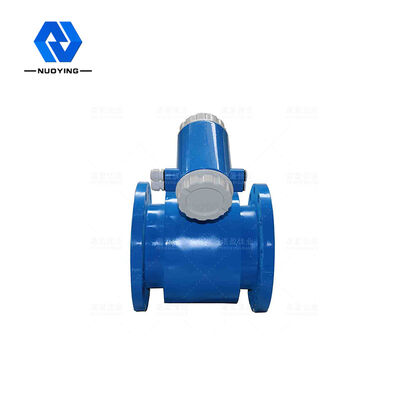

مقياس الجريان الكهرومغناطيسي من نوع NYLD الذكي ، نطاق معدل التدفق: 0.1－10m / S ، 4-20mA ، IP68
مقياس الجريان الكهرومغناطيسي الذكي NYLD
يتكون مقياس التدفق الكهرومغناطيسي الذكي من نوع NYLD من مستشعر ومحول.يعتمد على قانون فاراداي للحث الكهرومغناطيسي ، والذي يستخدم لقياس تدفق حجم السائل الموصل مع الموصلية أكبر من 5μs / cm.إنه مقياس حثي لقياس تدفق حجم الوسط الموصّل.بالإضافة إلى قياس حجم التدفقمن السائل الموصل العام ، يمكن استخدامه أيضًا لقياس التدفق الحجمي للسوائل القوية المسببة للتآكل مثل الحمض القوي والقلوي والسائل المعلق السائل والصلب المنتظم على مرحلتين مثل الطين ولب الورق ولب الورق.يستخدم wdely لقياس تدفق البترول والكيماويات والمعادن والمنسوجات وصناعة الورق وحماية البيئة والأغذية والقطاعات الصناعية الأخرى والإدارة البلدية وبناء الحفاظ على المياه والأنهار وغيرها من المجالات.
مقياس الجريان الكهرومغناطيسي الذكي NYLD اصطلاحي حدود
الكهرومغناطيسي مجسات المواصفات العامة
|
الاسمي القياسي القطر (مم) (المواصفات الخاصة يمكن تخصيصها) |
جي بي / تي 9248-2015 نوع الأنبوب PTFE بطانة: DN10 ~ DN600 ؛أنبوب بطانة المطاط نوع الحبر: DN40 ~ DN2200 نوع المكون الإضافي: DN150 ~ DN3000 |
| اتجاه التدفق | ايجابي وسلبي |
| نسبة المدى | 20: 1 |
| خطأ التكرار | ± 0.1٪ من القيمة المقاسة |
| درجة الدقة |
نوع الأنبوب: 0.5 درجة ، 1.0 درجة ؛ المكونات في: 1.5 درجة ، 2.0 درجة |
| قياس درجة الحرارة المتوسطة |
البطانة المطاطية العادية: -20 ~ + 60 درجة مئوية بطانة مطاطية عالية الحرارة: -20 ~ + 90 درجة مئوية بطانة PTFE: -30 ~ + 100 درجة مئوية بطانة tetrafluoro درجة الحرارة العالية: -20 ~ + 180 درجة مئوية |
|
ضغط التشغيل المقدر (يمكن تخصيص الضغط العالي)
|
DN10 － DN150: ≤1.6 ميجا باسكال DN200 DN350: ≤1.0 ميجا باسكال DN400 DN1000: ≤0.6 ميجا باسكال DN450 － DN2200: ≤0.25 ميجا باسكال |
| نطاق معدل التدفق | 0.1-10 م / ث |
| نطاق الموصلية | موصلية المائع المقاس ≥5μs / cm |
| خرج الإشارة | 4-20mA (مقاومة الحمل 0 ~ 750Ώ) ، النبض / التردد ، مستوى التحكم |
| إخراج الاتصال |
Rs485 بروتوكول MODBUS للاتصالات ، واجهة اتصال HART
|
| مزود الطاقة | 220VAC أو 24VDC |
|
مطلوب مباشرة طول الأنابيب |
المنبع ≥5DN المصب ≥2DN |
| وضع اتصال | يستخدم مقياس التدفق والأنبوب وصلة شفة ، والحافة تتوافق مع المعيار الوطني: GB / T9115.1-200 |
| درجة مقاومة للانفجار | ExdllСT6 |
| درجة الحماية | IP65 ، يمكن تخصيصه حتى IP68 |
| درجة الحرارة المحيطة | －25 ～ ＋ 60 ℃ |
| الرطوبة المحيطة | 5٪ 95٪ |
| إجمالي استهلاك الطاقة | أقل من 20 وات |
مقياس الجريان الكهرومغناطيسي الذكي NYLD التشغيل مبدأ
وفقًا لمبدأ الحث الكهرومغناطيسي Faraday ، يتم تثبيت زوج من أقطاب الكشف على جدار الأنبوب عموديًا على محور أنبوب القياس والخط المغناطيسي للقوة. خط القوة المغناطيسية لتوليد جهد مستحث. يتم الكشف عن الجهد المستحث بواسطة قطبي الكشف وتتناسب القيمة مع معدل التدفق. القيمة هي:
E = KBVD حيث: E- احتمال مستحث ؛
العامل K المتعلق بتوزيع المجال المغناطيسي والطول المحوري ؛
شدة الحث المغناطيسي ب ؛
متوسط معدل التدفق السائل موصل على شكل V ؛
تباعد D- القطب.(قياس القطر الداخلي للأنبوب)
ينقل المستشعر الإمكانات المستحثة كإشارة تدفق إلى المحول. بعد سلسلة من المعالجة الرقمية مثل التضخيم وترشيح التحويل ، يتم عرض معدل التدفق اللحظي ومعدل التدفق المتراكم بواسطة البلورة النقطية السائلة مع الإضاءة الخلفية. - خرج 20mA ، خرج إنذار وخرج تردد ، ولديه واجهة اتصال RS-485 ، ويدعم HART و MODBUS
البروتوكولات.
مقياس الجريان الكهرومغناطيسي الذكي NYLD ميزات التصميم
■المعالجة الرقمية الكاملة ، القدرة القوية على مقاومة التداخل ، القياس الموثوق ، الدقة العالية ، نطاق قياس التدفق يمكن أن يصل إلى 150: 1 ؛
■ إمداد طاقة التبديل EMI منخفض للغاية ، ونطاق جهد كبير من مصدر طاقة مناسب ، وأداء جيد لمقاومة EMI ؛
■ استخدام معالج دقيق مكون من 16 بتًا ، مع سرعة تشغيل عالية ودقة عالية وإثارة موجة مستطيلة ذات تردد منخفض وقابلة للبرمجة ، مما يحسن استقرار قياس التدفق وانخفاض استهلاك الطاقة ؛
■ استخدام أجزاء SMD وتكنولوجيا تثبيت السطح (SMT) ، وموثوقية عالية للدائرة ؛
■ لا توجد أجزاء متحركة في الأنبوب ، ولا توجد أجزاء مانعة للتدفق ، ولا يوجد تقريبًا أي فقد إضافي للضغط في القياس ؛
■ يمكن تعديل النطاق عبر الإنترنت في الموقع وفقًا للاحتياجات الفعلية للمستخدمين ؛
■ نتائج القياس مستقلة عن المعلمات الفيزيائية مثل توزيع سرعة التدفق ، وضغط المائع ، ودرجة الحرارة ، والكثافة ، واللزوجة ؛
■ شاشة LCD بإضاءة خلفية عالية الوضوح ، قائمة تشغيل كاملة صينية ، سهلة الاستخدام ، سهلة التشغيل ، سهلة التعلم والفهم ؛
■ مع إخراج إشارة الاتصال الرقمي مثل RS485 و RS232 و Hartand Modbus (اختياري) ؛
■ مع وظيفة الاختبار الذاتي والتشخيص الذاتي ؛
■ مع وظيفة التسجيل الكلي بالساعة ، تسجيل إجمالي كمية التدفق في ساعات ، مناسبة لقياس مشاركة الوقت (اختياري) ؛
■ هناك ثلاث وحدات تكامل ، والتي يمكنها عرض مقدار التراكم الأمامي ، ومبلغ التراكم العكسي ومقدار حساب الفرق على التوالي .. هناك ساعة داخلية لتخفيض الطاقة ، يمكنها تسجيل 16 مرة لخفض الطاقة.(اختياري)؛
■ مع مشغل محمول يعمل بالأشعة تحت الحمراء ، بمعدل اتصال 115 كيلو هرتز ، يمكنه تشغيل جميع وظائف المحول عن بُعد دون اتصال (اختياري).
مقياس الجريان الكهرومغناطيسي الذكي NYLDتعبير و هيكل
يتكون مقياس التدفق الكهرومغناطيسي من المكونات التالية:
يتكون مقياس التدفق الكهرومغناطيسي بشكل أساسي من جهاز استشعار ومحول.يشتمل المستشعر على شفة ، وبطانة ، وإلكترود ، وأنبوب قياس ، وملف إثارة ، وغطاء مستشعر ، وما إلى ذلك ؛يشمل المحول
1. المحول: يوفر تيارًا مستقرًا للإثارة للمستشعر ، وفي نفس الوقت يحول القوة الدافعة الكهربائية المستحثة التي حصل عليها المستشعر إلى إشارة كهربائية قياسية ، ويعرض التدفق في الوقت الفعلي والمعلمات لعرض التدفق والتحكم فيه وتعديله .
2. البطانة: طبقة كاملة من المواد العازلة كهربائياً المقاومة للتآكل على الجزء الداخلي من أنبوب القياس وعلى سطح ختم الحافة.
3. القطب الكهربي: زوج من الأقطاب الكهربائية يتم تثبيته على جدار أنبوب القياس لاكتشاف إشارة التدفق ، وقطب أرضي آخر من قطبين مؤرضين من أجل التأريض ومقاومة التداخل في قياس إشارة التدفق.
تصنيف أداة مقياس الجريان الكهرومغناطيسي الذكي NYLD
1. وفقًا لهيكل الأداة ، يمكن تقسيم مقياس الجريان الدوامي إلى ثلاث فئات ، وهي:
① لا توجد أجزاء مقاومة في أنبوب القياس ، ولا فقدان للضغط.
② مع الهيكل البسيط ، يمكن أن يستخدم أنبوب قياس مقياس التدفق الكهرومغناطيسي بطانة مختلفة وفقًا لذلك
مؤهلات مختلفة والموثوقية عالية.

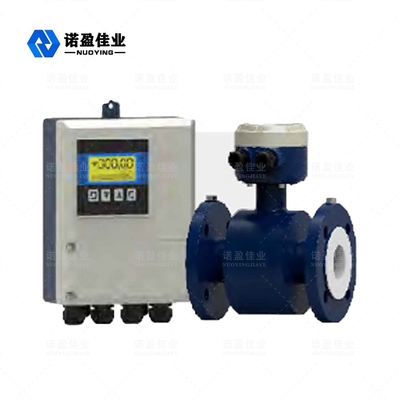

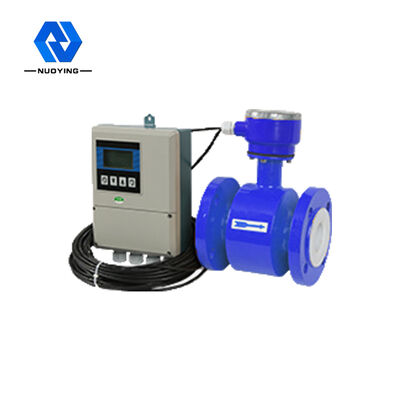

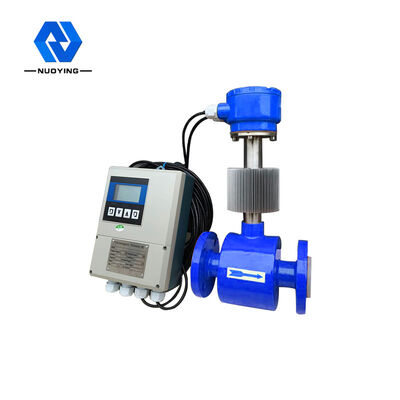

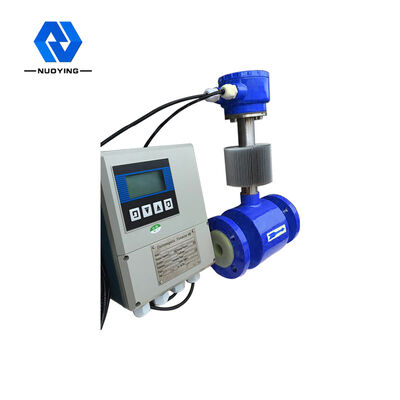

■ مقياس الجريان الكهرومغناطيسي من النوع المنفصل
تم تثبيت المحول والجسم الرئيسي بشكل منفصل ، وهو مناسب للتركيب المركزي وسهولة قراءة البيانات.

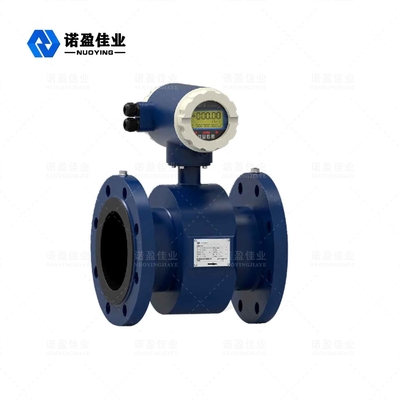

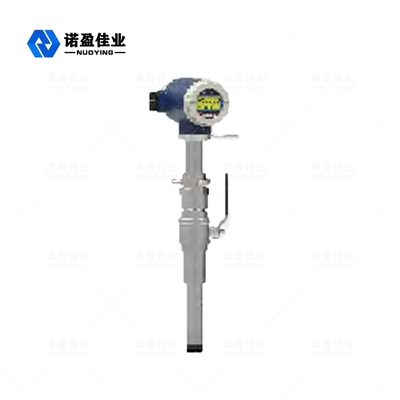

■ توصيل في اكتب الكهرومغناطيسي عداد التدفق
إنها قابلة للتطبيق على نطاق واسع لقياس التدفق للوسط السائل الموصل ذي العيار الكبير في مختلف الصناعات.
نطاق القطر الاسمي الواسع ، مناسب لجميع أنابيب العيار بين DN150 ~ DN3000.
② يستخدم المستشعر وضع الإثارة الجديد ، واستهلاك الطاقة المنخفض ، ونقطة الصفر المستقرة والدقة العالية.يمكن أن يصل مدى التدفق إلى 1500: 1
مقياس الجريان الكهرومغناطيسي الذكي NYLD اختيار
| نموذج | وصف | ||||||
| NYLD— □ □ | - □ | □ | □ □ | □ | □ | - □ | مقياس الجريان الكهرومغناطيسي من نوع الأنبوب الكامل |
| نيويورك - | نوع المكونات في مقياس الجريان الكهرومغناطيسي | ||||||
| طريق | 10-2200 ملم | ||||||
| مزيج |
س إل |
نوع متكامل نوع منفصل |
|||||
|
مادة القطب |
م تي د ح ص ن |
ستانلس ستيل Ti (التيتانيوم) تا (التنتالوم) هاستيلوي البلاتين نقطة نيكل |
|||||
| وضع الإخراج |
0 1 2 |
لا يوجد إخراج 4-20 مللي أمبير / 1-5 كيلو هرتز 4-20 مللي أمبير |
|||||
| مادة تبطين |
X F ص ي |
ممحاة PTFE بولي ايثيلين مطاط البولي يوريثين |
|||||
| العرض المحلي |
0 1 |
لا يوجد عرض محلي العرض المحلي |
|||||
| وضع الاتصال |
0 1 2 3 |
لا يوجد اتصال Rs485 (بروتوكول MODBUS) هارت الاتصالات الاتصالات اللاسلكية GPRS |
|||||
| حلقة التأريض |
0 1 2 |
بدون حلقة التأريض مع حلقة التأريض قطب أرضي |
|||||
| تدفق الحد الأعلى | (ن) | الحد الأعلى للتدفق (المدى) م 3 / ساعة |
