| اسم العلامة التجارية: | NUOYINGJIAYE |
| رقم الطراز: | نيويورك |
| الـ MOQ: | 1 |
| السعر: | $300 to $1800 |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 300 قطعة / شهر مسبق |

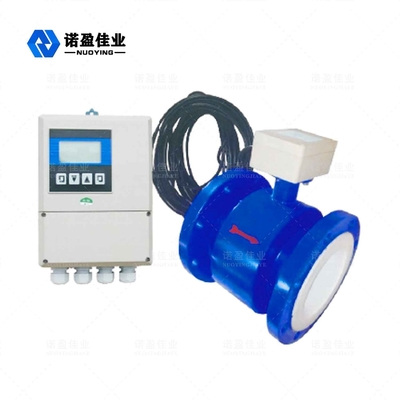

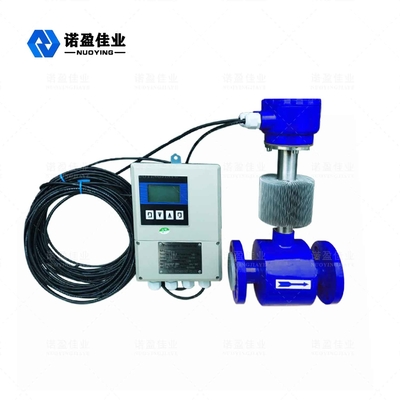

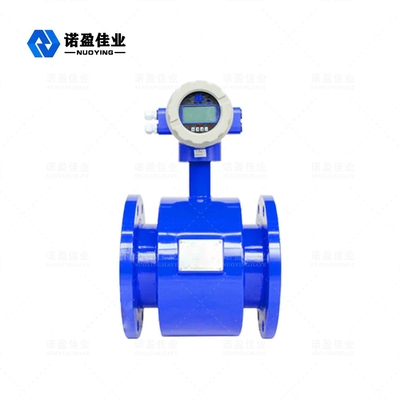

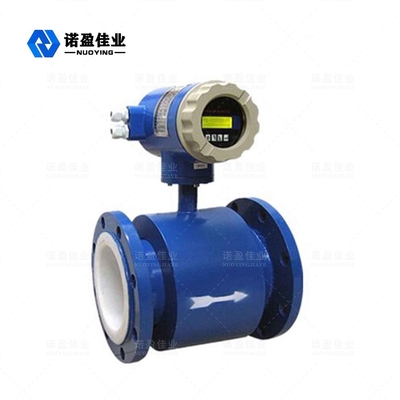

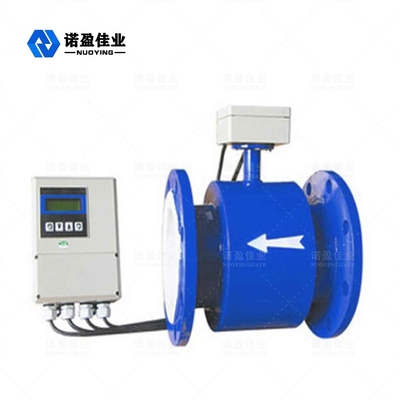

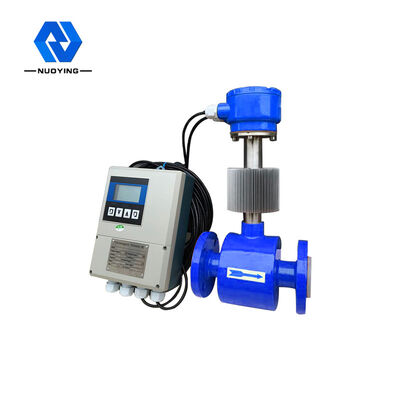

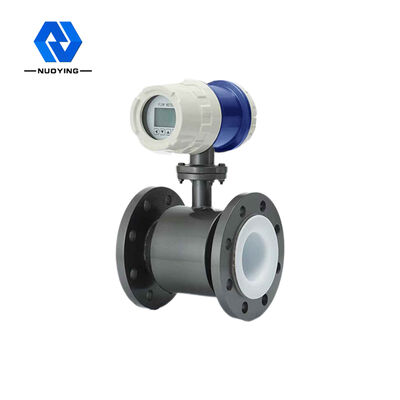

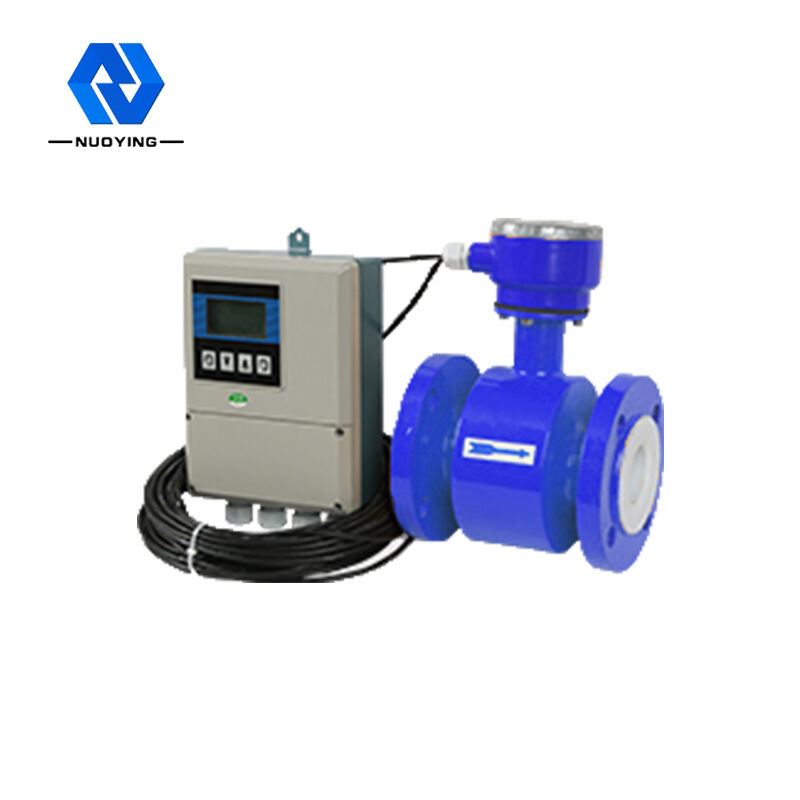

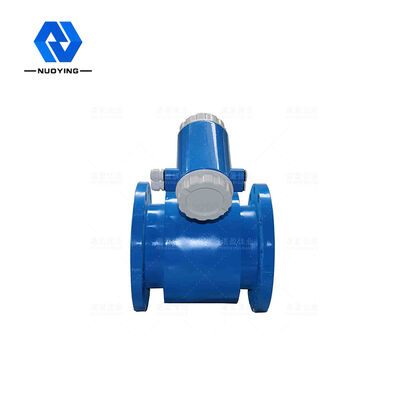

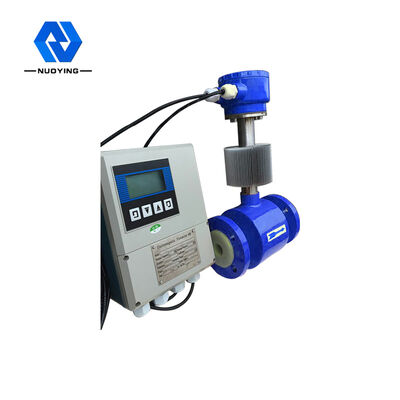

NYLD أنبوبي مقياس الجريان الكهرومغناطيسي
NYLDمقياس التدفق الكهرومغناطيسي الأنبوبي هو مقياس تدفق ذو دقة عالية وموثوقية عالية. يتم استخدامه لقياس التدفق الحجمي للسائل الموصل والطين في خطوط الأنابيب المغلقة، ويستخدم على نطاق واسع في الصلب والكهرباء والبترول والصناعات الكيماوية والفحم والمعادن والموارد المعدنية وصناعة الورق وإمدادات المياه والصرف الصحي والغذاء والدواء وغيرها من الصناعات.
NYLD أنبوبي مقياس الجريان الكهرومغناطيسي اِصطِلاحِيّ حدود
| مزود الطاقة | تيار متردد 220 فولت 50 هرتز /تيار مستمر 24 فولت/3.6 فولت |
| تبديد الطاقة | <15 واط (دعم استهلاك الطاقة باستخدام المستشعر) |
| أظهر الزر | في شاشة العرض الصينية والإنجليزية، يمكن عرض معدل التدفق الفوري ومعدل التدفق التراكمي وشاشة الإنذار (إنذار الدائرة المفتوحة المثيرة، وإنذار التحكم في الحركة الجوية، وإنذار تجاوز الحد الأقصى للتدفق). أربعة مفاتيح لمس خفيفة للفيلم لإعداد البيانات |
| يسجل | المبلغ الإجمالي الآجل، المبلغ الإجمالي العكسي |
| إشارة الإخراج | اتجاهين طريقين، عزل كامل 0〜10mA/4〜20mA |
| مقاومة الحمل: 0 ~ 10 مللي أمبير، 0 ~ لتر. 5 كيلو كيو؛ 4 ~ 20 مللي أمبير، 0 ~ 750. | |
|
مخرجات التدفق الأمامي والخلفي، يمكن ضبط سقف تردد الخرج في حدود 15000 هرتز. يحتوي مجمع الترانزستور مع مخرج تردد الفصل الكهروضوئي على مخرج ثنائي الاتجاه للدائرة المفتوحة. يجب ألا يزيد مصدر الطاقة الخارجي عن 35 فولت، ويتم تجميعه عند التوصيل الحد الأقصى للتيار هو 50 مللي أمبير. |
|
| اثنان من مخرجات إنذار الدائرة المفتوحة لمجمع الترانزستور مع عزل كهروضوئي. لا يزيد مصدر الطاقة الخارجي عن 35 فولت ، والحد الأقصى لتيار المجمع هو 250 مللي أمبير عندما يستمر خرج التنبيه. حالة الإنذار: التحكم في حركة الهواء السائل ، خط قطع الإثارة ، التدفق فوق الحد. | |
| دعم الدقة | ± 0.5% من القيمة المشار إليها، ± 0.3% أو ± 0.2% من القيمة الاختيارية المشار إليها |
| ثابت زمن التخميد | تتراوح المتغيرات المستمرة من 0 إلى 100s |
| وضع الاتصال | واجهة اتصال تسلسلية RS232C أو RS485 اختيارية، بروتوكول اتصال HART، مع سجل الحماية من الصواعق (10 سنوات) |
| فقدان حماية الطاقة | لا يحتوي التصميم الداخلي للأداة على ساعة انخفاض الطاقة، ويمكنها تخزين 16 قطرة طاقة |
| درجة الحماية | IP 65، يمكن تخصيصه حتى IP67 |
| درجة مقاومة للانفجار | Exia II CT5/Exd II CT5 (قابل للتحديد) |
NYLD أنبوبي مقياس الجريان الكهرومغناطيسي التشغيل مبدأ
يعتمد مبدأ القياس على قانون فاراداي للحث الكهرومغناطيسي. أي أنه عندما يتحرك السائل الموصل في المجال المغناطيسي، يحدث الإمكانات الديناميكية الكهربائية المستحثة في الموصل. E هو: E = KBVD
K: ثابت الصك
ب: قوة الحث المغناطيسي
V: متوسط معدل التدفق في قسم الأنابيب
د: القطر الداخلي للأنبوب
بالنسبة لقياسات التدفق، يتدفق السائل عبر مجال مغناطيسي عمودي على اتجاه التدفق. يحفز تدفق السائل الموصل إشارة جهد تتناسب مع متوسط معدل التدفق (أي معدل تدفق الحجم). يتم الكشف عن إشارة جهد الحث بواسطة قطبين كهربائيين على اتصال مباشر مع السائل، ويتم إرسالها إلى مكبر الصوت بواسطة كابل، ثم يتم تحويلها إلى إشارة خرج تيار موحدة.
NYLD أنبوبي مقياس الجريان الكهرومغناطيسي ميزات التصميم
◎لا تتأثر دقة القياس بالتغيرات في كثافة السائل واللزوجة ودرجة الحرارة والضغط والتوصيل الكهربائي.
◎ أنبوب القياس لا يحتوي على أجزاء تدفق عائق، لا يوجد فقدان للضغط، متطلبات القسم المستقيم.
◎ يستخدم المحول شاشة LCD ذات إضاءة خلفية تجعل القراءة في ضوء الشمس المباشر أو في الغرف المظلمة أمرًا سهلاً.
◎مع المعلمات التي تم ضبطها بواسطة زر اللمس بالأشعة تحت الحمراء، يمكن أيضًا ضبط لوحة غطاء المحول بأمان دون فتحها في بيئة قاسية.
◎ مقياس التدفق عبارة عن نظام قياس ثنائي الاتجاه مع ثلاثة تكاملات: الفرق الأمامي والخلفي والإجمالي؛ التدفق الإيجابي والعكسي.
◎ويحتوي على مجموعة متنوعة من المخرجات: التيار، النبض، الاتصال الرقمي، هارت.
◎ يحتوي المحول على وظائف إخراج إنذار التشخيص الذاتي، وإخراج إنذار الكشف عن عدم التحميل، وإخراج إنذار التدفق العلوي والسفلي، والتحكم في الدفعة وما إلى ذلك.
◎ لا يمكن استخدامه فقط للكشف عن العمليات العامة، ولكن أيضًا لقياس اللب المعدني واللب وسائل اللصق.
◎ يعتمد مقياس الجريان الكهرومغناطيسي عالي الجهد تقنية بطانة شبكة PFA، ومقاومة الضغط العالي، ومقاومة الضغط السلبي، ويتم تطبيقها خصيصًا في الصناعات البتروكيماوية والمعادن وغيرها.
◎ يمكن استخدام الأدوات المقاومة للانفجار في الأماكن المقاومة للانفجار.
NYLD أنبوبي مقياس الجريان الكهرومغناطيسيسمات و نطاق التطبيق
يستخدم المحول الذكي للعرض الصيني والإنجليزية من نوع NYLD معالجًا دقيقًا مضمنًا 16 بت. معالجة رقمية كاملة، مع وظيفة قياس التدفق في اتجاهين، والتدفق الفوري وحساب المنتج المتراكم والاختلاف الإيجابي والعكس، يستخدم لقياس حجم تدفق الوسائط الموصلة مثل المياه النظيفة والصرف الصحي والأحماض والقلويات والمحلول الملحي أو السوائل الصلبة السائلة ثنائية الطور.
NYLD أنبوبي مقياس الجريان الكهرومغناطيسي اختيار
فيديو
فيديو
فيديو
فيديو
فيديو
