تفاصيل المنتج:
|
| القطر الاسمي: | 15 ~ 800 ملم | نطاق معدل التدفق: | 0.5 - 10 م / ث |
|---|---|---|---|
| صحة: | ± 0.5٪ R ， ± 1٪ R (أقل من DN200) | خرج الإشارة: | 4-20 مللي أمبير |
| الرطوبة المحيطة: | 5٪ 95٪ | درجة الحماية: | IP65 ، يمكن تخصيصه حتى IP68 |
| تسليط الضوء: | 2.5Mpa Mag مقياس تدفق المياه,مقياس تدفق المياه Mag القطر الاسمي,مقياس التدفق الكهروميكانيكي 1.6MPa |
||

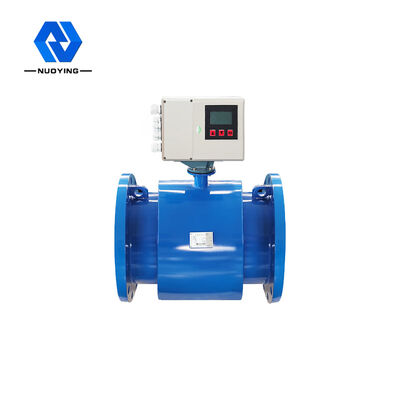

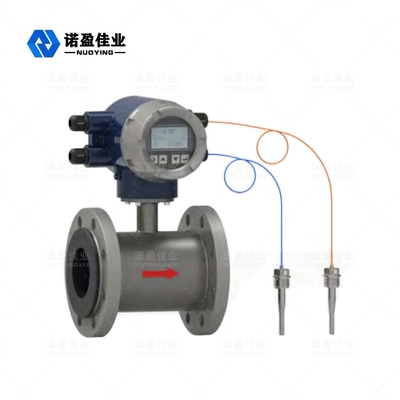

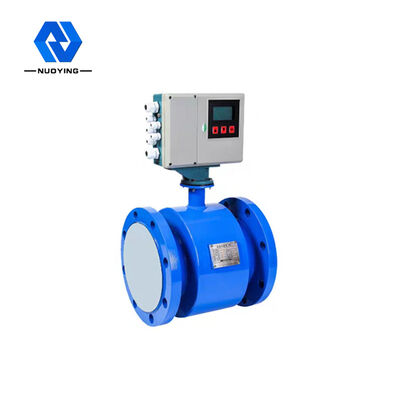

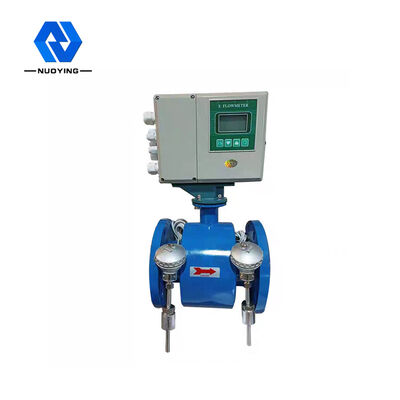

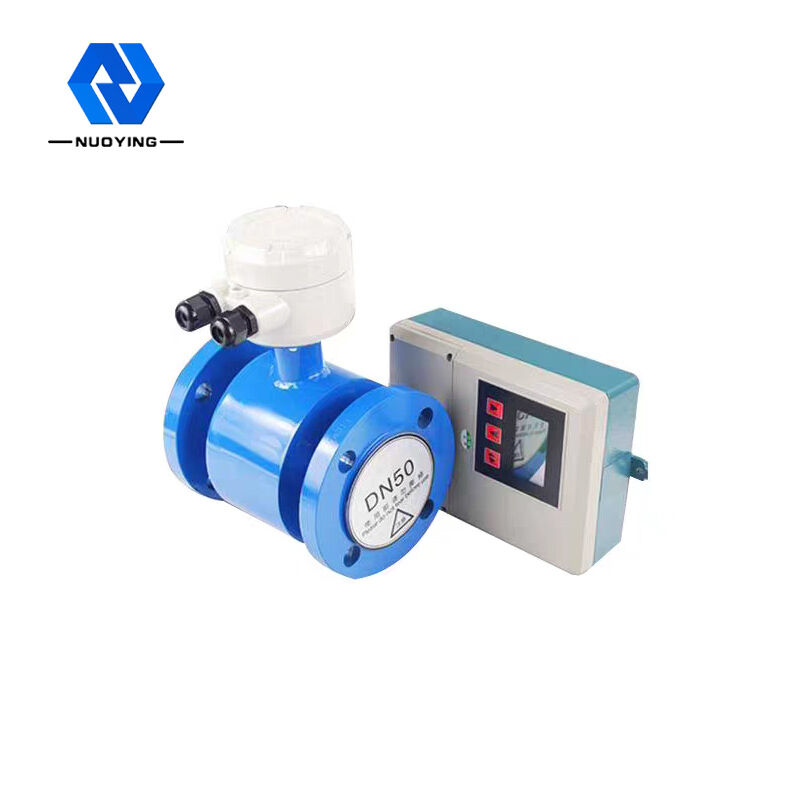

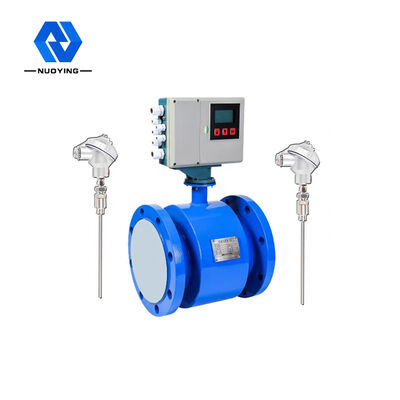

مقياس الحرارة الكهرومغناطيسي NYLL-CHص
ثم ذتم تصميم مقياس الحرارة الكهرومغناطيسي LL-CH للتطبيق الخاص لمحطة التبادل الحراري والطاقة الموزعة للمبنى الذكي ، والتي يمكنها قياس التدفق والبرودة والحرارة بشكل مباشر.لا يحتاج إلى مجموع تدفق إضافي و Pt1000.إنه سهل التركيب بتكلفة منخفضة.يتم استخدام مستشعر التدفق الكهرومغناطيسي كمقياس حرارة كهرومغناطيسي لاكتشاف معدل تدفق مائع نقل الحرارة ، وله ميزات الدقة العالية ، ونطاق تطبيق واسع ، ومعايرة مريحة وبسيطة عبر الإنترنت.
مقياس الحرارة الكهرومغناطيسي NYLL-CHصالمعايير الفنية
|
معيار القطر الاسمي نطاق معدل التدفق صحة الموصلية المتوسطة |
JB / T 9248-2015 / GB / T32224-2015 / CJ128-2007 15 ~ 800 ملم 0.5 - 10 م / ث ± 0.5٪ R ، ± 1٪ R (أقل من DN200) القيمة النظرية ≥5uS / سم ، قيمة الاستخدام الفعلي ≥30uS / سم. |
|||
| الضغط الاسمي | قياسي 1.0MPa | اختياري 1.6 ميجا باسكال | 2.5 ميجا باسكال اختياري | 4.0 ميجا باسكال اختياري |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| درجة الحرارة المحيطة |
المستشعر نوع متكامل |
0 ℃ - + 80 ℃ 或 -25 ℃ - + 120 ℃ 或 + 70- + 250 ℃ -10 - + 55 درجة |
||
|
أعلى متوسط درجة الحرارة |
نوع متكامل | + 80 | ||
|
نوع منفصل |
بطانة النيوبرين (CR) | + 80 | ||
| مطاط السيليكون (FVMQ) | -20- + 250 درجة | |||
|
تفلون (PFA) بطانة PTFE (F4) بطانة بولي فلورو إيثيلين بالبروبيلين (F46) |
+ 80 ℃ 或 + 120 ℃ | |||
|
إشارة الخرج حجم منفذ كابل الطاقة الجهد الكهربائي استهلاك الطاقة وضع الاتصال شفة التوصيل شفة التوصيل |
4-20 مللي أمبير ؛النبض / التردد 2 كيلو هرتز (افتراضي) ، SKHz (الحد الأقصى): M20 * 1.5 (وصلة قياسية مقاومة للماء من النايلون ، وصلة معدنية اختيارية مقاومة للانفجار) 110 / 220VAC (100-240VAC) ، 50Hz / 60Hz ； 24VDC ± 10٪ ≤20 واط RS -485 ، دعم MODBUS القياسي - بروتوكول RTU ، بروتوكول HART ، GPRS الفولاذ المقاوم للصدأ 316L ، Hastelloy C ، Hastelloy B ، التيتانيوم ، التنتالوم ، البلاتين بين النوع المُدرج ، يجب تخصيص أقطاب من النوع الخارجي المُدرج قياسي 3-4 أقطاب (قطبان قياس ، 十 أقطاب تأريض) ، تم تكوينهما حسب العيار بما يتماشى مع المعيار الوطني GB9119 (يمكن تخصيصه وفقًا لمتطلبات المستخدم) بما يتماشى مع المعيار الوطني GB9119 (يمكن تخصيصه وفقًا لمتطلبات المستخدم) |
|||
| مادة حلقة التأريض | الفولاذ المقاوم للصدأ ، الفولاذ المقاوم للصدأ المحتوي على الموليبدينوم | |||
| DN15-DN450 | الفولاذ المقاوم للصدأ lCr18Ni9Ti (الفولاذ المقاوم للصدأ الأوستنيتي العادي SUS321) | |||
| مواد الإسكان | يجب تخصيص الفولاذ الكربوني القياسي والفولاذ المقاوم للصدأ | |||
| درجة الحماية | نوع منفصل IP68 ، IP65 | |||
| نوع متكامل IP65 | ||||
مقياس الحرارة الكهرومغناطيسي NYLL-CHصأداء حدود
| مزود الطاقة | مستشعر درجة الحرارة 220VAC / 24VDC PT1000 |
| وضع الاتصال | RS-485 دقة قياس درجة الحرارة ± Q1 درجة مئوية |
| بروتوكول الاتصال | Modbus- RTUBACnet درجة حرارة متوسطة 2-180 درجة مئوية |
| أقصى مسافة اتصال | 400 م نطاق فرق درجة الحرارة 2K-80K |
| درجة الدقة | 2 درجة تخزين البيانات البيانات التاريخية لمدة 18 شهرا |
| موقع التثبيت | أنبوب الإدخال ، أنبوب الإرجاع اختياري درجة الحرارة المحيطة -10 درجة مئوية -60 درجة مئوية |
مقياس الحرارة الكهرومغناطيسي NYLL-CHص مبدأ العمل
يتدفق الماء الساخن (الماء البارد) الذي يوفره مصدر الحرارة إلى نظام التبادل الحراري (المبرد ، مبادل الحرارة أو النظام المركب المكون منها) عند درجة حرارة أعلى (أقل) ، ويتدفق عند درجة حرارة منخفضة (أعلى). خلال هذه العملية ، الحرارة يتم إطلاقه أو امتصاصه للمستخدم من خلال تبادل الحرارة (ملاحظة: تشمل هذه العملية عملية تبادل الطاقة لنظام التدفئة ونظام التبريد).
عندما يتدفق الماء عبر نظام التبادل الحراري ، يتم حساب كمية الحرارة المنبعثة أو الممتصة بواسطة النظام وعرضها بواسطة الآلة الحاسبة ، وفقًا لمعدل التدفق gτi1ven بواسطة التدفق senτ1sor ودرجة حرارة الماء الخلفي الذي يعطيه مستشعر درجة الحرارة pτ0aired ، والوقت الذي يمر فيه تدفق المياه.
Q = ∫ q × ∆h × dτ = ∫ ρ × qv × ∆h × dτ
س: كمية الحرارة المنبعثة أو الممتصة من قبل النظام ، جور كيلووات ساعة ؛Qm: كتلة الماء المتدفق عبر مقياس الحرارة ، كجم / ساعة ؛
Qv ؛ حجم تدفق المياه المتدفقة عبر مقياس الحرارة ، m3 / h ؛P: كثافة المياه المتدفقة عبر مقياس الحرارة ، كجم / مللي ثانية ؛
△ ح: فرق المحتوى الحراري للماء عند درجات حرارة مدخل ومخرج نظام التبادل الحراري ، J / كجم ؛
T: الوقت ، ح ؛
مقياس الحرارة الكهرومغناطيسي NYLL-CHص ميزات التصميم
◎قياس البرودة والحرارة: المحول له وظيفة قياس البرودة والحرارة مباشرة ، ومجهز بـ 2 معيار Pt1000.لا يحتاج إلى أن يكون مجهزًا بمجموع تدفق بارد وحرارة لتسهيل التثبيت وتقليل تكلفة الشراء والتركيب.
موثوقية عالية: بعد اختبارات صارمة مثل EMC ، والسلامة ، ودرجة الحرارة العالية والمنخفضة ، والتي تكون أعلى من المعايير الوطنية GB / T17616 ، GB / 2423 ، GB / T16499.
◎استجابة سريعة: استخدم 32BitMCU ، 24BitADC وخوارزمية تصفية محسّنة ، استجابة سريعة ، بيانات قياس دقيقة ومستقرة ، مناسبة للقياس والتحكم عند مطابقة المعدات.
◎قطب التأريض: تقنية NONCON الحاصلة على براءة اختراع ، والتي تشكل توازن القياس في قسم القياس وتزيل خطأ القياس الناجم عن التأريض الضعيف لضمان دقة القياس على المدى الطويل.لا يحتاج إلى أن يكون مجهزًا بحلقة تأريض لتقليل تكاليف المواد والتركيب.
◎تقنية IP68 المنفصلة: استخدم تقنية تصميم IP68 المفصلة خصيصًا ، واستخدم مانع التسرب IP68 المستورد الخاص ، وكابل IP68 الخاص وتصميم ختم IP68 المتعدد لمنع تكثيف مستشعر IP68 المنفصل.
◎نسبة إشارة إلى ضوضاء عالية: يستخدم المستشعر تقنية نسبة إشارة إلى ضوضاء عالية.يستخدم المحول أجزاء منخفضة الضوضاء وعالية الدقة وتكنولوجيا التصميم لتسهيل قياس الحد الأدنى من التدفق.
◎تصميم منخفض الطاقةتصميم دائرة الإثارة الأمثل ، يتم تقليل استهلاك الطاقة بأكثر من 3 مرات مقارنة بمقاييس التدفق الكهرومغناطيسي التقليدية ، ويمكنها توفير الطاقة في عدد كبير من التطبيقات.
◎العرض الصيني: استخدم شاشة عرض LCD الصينية لسهولة الفهم والتشغيل
◎تكنولوجيا إمداد الطاقة المُحسَّنة: استخدم تصميم مزود الطاقة المُحسَّن ، وتكنولوجيا ناضجة وموثوقة ، وكفاءة تحويل عالية ، واستخدام موثوق به طويل الأجل.
◎توصيل سريع: استخدم أفضل كتلة طرفية عالمية ، وهي سريعة ومريحة وموثوقة ، لضمان قياس ثابت وموثوق به على المدى الطويل.
◎إشارة الخرج: epuiped مع معيار RS-485 ، (4-20) مللي أمبير ، تردد / نبضة ، استجابة خرج سريعة ، والمنفذ مزود بإجراءات حماية مثل الحماية من الصواعق.
