تفاصيل المنتج:
|
| وضع التثبيت: | DN40-DN300 (نوع شفة الأنبوب) | درجة الحرارة المحيطة: | -25 ~ 55 درجة مئوية |
|---|---|---|---|
| درجة حرارة التخزين: | -40 ~ 60 درجة | اتجاه التدفق: | إلى الأمام والخلف |
| الضغط المقدر: | 1.0 ميجا باسكال (يمكن تخصيص ضغط خاص) | درجة الحماية: | IP68 |
| تسليط الضوء: | IP68 عداد المياه الكهرومغناطيسية,عداد المياه الكهرومغناطيسي DN300,DN40 محول التدفق الكهرومغناطيسي |
||

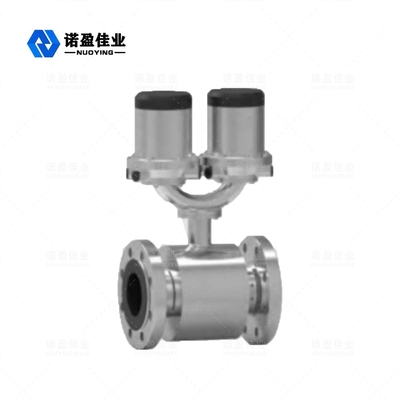

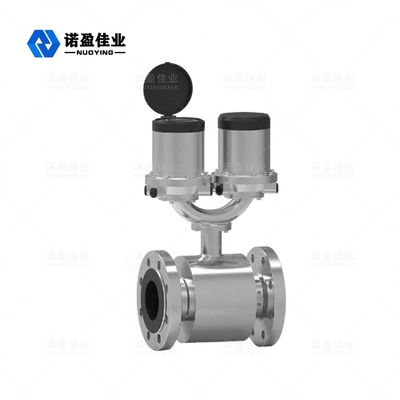

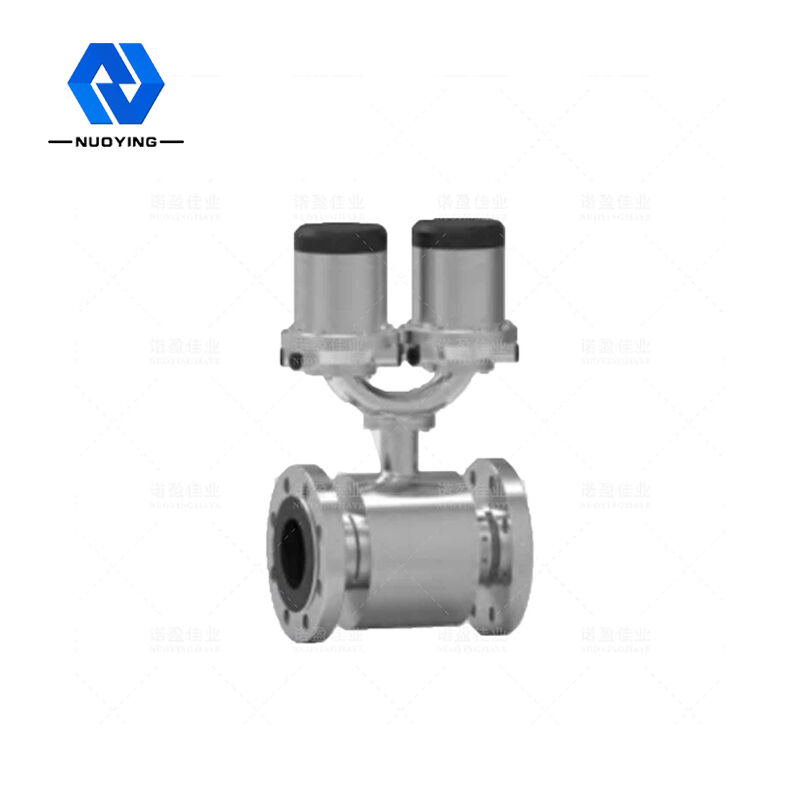

NYLD-S عداد المياه الكهرومغناطيسية
ثم ذعداد المياه الكهرومغناطيسي LD-S عبارة عن عداد مياه بالحث الكهرومغناطيسي يعمل بالبطارية ويمكن تثبيته في أي مكان دون التضحية بالدقة والأداء.لا يتطلب مصدر الطاقة الرئيسي ، فهو مصمم خصيصًا لتطبيقات المياه الفردية مثل سحب المياه وتوزيع شبكة الأنابيب ورسوم العدادات والري.لديها معلومات ذكية وأداء قياس عالٍ ، وهو سهل التركيب ويوفر استثمار المستخدم.
NYLD-S عداد المياه الكهرومغناطيسية اصطلاحي حدود
| المعايير المعتمدة |
OIML R49 غب / T778 I50 40644 (ججغ 162) GB 4208 (درجة حماية السكن) (IP) (رمز) |
|
الضغط المقدر درجة الحرارة وضع التثبيت شكل القطب |
1.0 ميجا باسكال (يمكن تخصيص ضغط خاص) -20-80 DN40-DN300 (نوع شفة الأنبوب) معيار ثابت |
| مواد الهيكل |
القطب الكهربائي: 316L البطانة: المطاط الطبيعي NR شفة: الكربون الصلب والفولاذ المقاوم للصدأ الجسم: الكربون الصلب والفولاذ المقاوم للصدأ |
|
مزود الطاقة |
3.6 فولت 3.6V + 24V مصدر طاقة مزدوج (9VDC-32VDC) 3.6V + 220V مصدر طاقة مزدوج 85VAC- 265VAC (نوع منفصل فقط) 3.6 فولت + طاقة شمسية (نوع منفصل فقط) |
|
درجة الحرارة المحيطة درجة حرارة التخزين إشارة الخرج |
(-25 ~ 55) ℃ (-40 ~ 60) ℃ نبضة (للمعايرة) |
| إنذار | التدفق العكسي ، بطارية الليثيوم منخفضة ، التدفق الفوري ، الضغط ، الحدود العليا والسفلى ، الأنابيب الفارغة ، إنذار الإثارة |
|
درجة الحماية اتجاه التدفق |
IP68 إلى الأمام والخلف |
| تواصل | RS-485 (بروتوكول ModBus) |
NYLD-S عداد المياه الكهرومغناطيسية ميزات التصميم
العداد سهل التركيب: يمكن دفن العداد تحت الأرض أو تركيبه في البئر.لا يتأثر تصميم IP68 (NEMA6P) بموضع تركيب العداد في الأنبوب ، ولا يلزم وجود مرشح.
◎ فقدان الضغط المنخفض: يضمن أنبوب القياس المباشر الحد الأدنى من فقدان الضغط ، حتى عند أعلى معدل تدفق ، مما يقلل من ضغط نظام الشبكة بالكامل ، ويساعد على منع المضخة من الضغط الزائد ، مما يتسبب في تمزق الأنبوب وتسريب.
◎ بدون صيانة: استخدم التصميم الذي لا يحتوي على أجزاء متحركة ، ويمكن أن يصل عمر البطارية إلى خمس سنوات.
القياس ثنائي الاتجاه: استخدم مترًا واحدًا فقط لقياس التدفق في اتجاهين.
◎ مقياس ذكي: استخدم مترًا واحدًا فقط لقياس التسرب ووظيفة تسجيل البيانات والاختبار الذاتي للخطأ.
NYLD-S عداد المياه الكهرومغناطيسية تصنيف
NYLD-S عداد المياه الكهرومغناطيسية الأبعاد رسم
| DN (مم) | همم) | L (مم) | د (مم) | ك (مم) | ن - د (مم) |
| 40 | 417 | 200 | 150 | 110 | 4-Ф18 |
| 50 | 432 | 200 | 165 | 125 | 4-Ф18 |
| 65 | 452 | 200 | 185 | 145 | 4-Ф18 |
| 80 | 462 | 250 | 200 | 160 | 8-Ф18 |
| 100 | 492 | 250 | 220 | 180 | 8-Ф18 |
|
125 150 200 250 300 |
522 552 582 667 722 |
250 300 350 450 500 |
250 285 340 395 445 |
210 240 295 350 400 |
8-Ф18 8-Ф22 12-Ф22 12-Ф22 12-Ф22 |
