تفاصيل المنتج:
|
نطاق القياس: | 6 م | مزود الطاقة: | 24VDC (± الطاقة 30٪) |
---|---|---|---|
نوع الهوائي: | هوائي أنبوب الدليل الموجي | عملية اتصال: | سن اللولب ، شفة (اختياري) ، |
درجة الحماية: | عرض أداة IP67 ، IP67 | درجة حرارة التشغيل: | -40 ~ 130 درجة مئوية |
خرج الإشارة: | 4-20mA ، 4-20mA / هارت (سلكان / أربعة أسلاك) | ضغط العملية: | -10 ~ 40 بار |

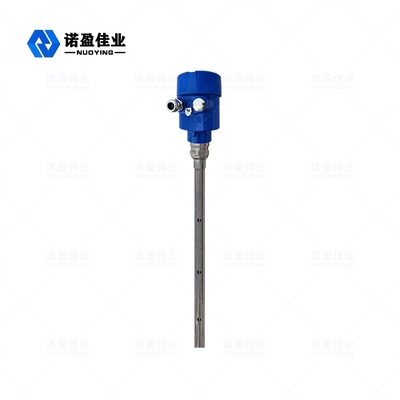

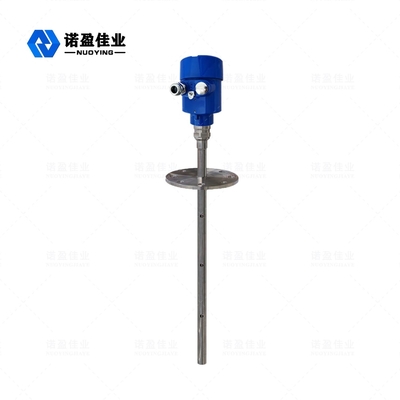

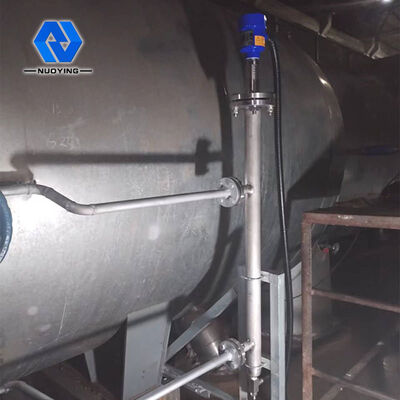

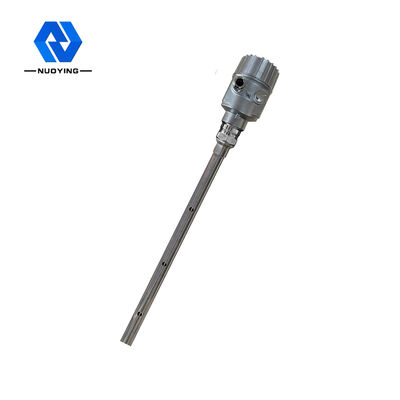

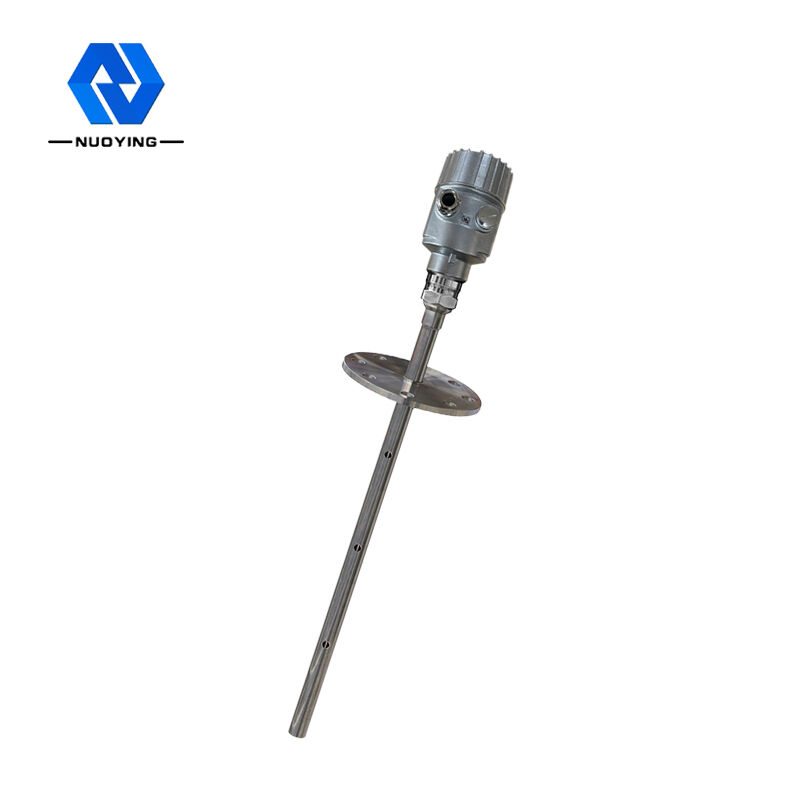

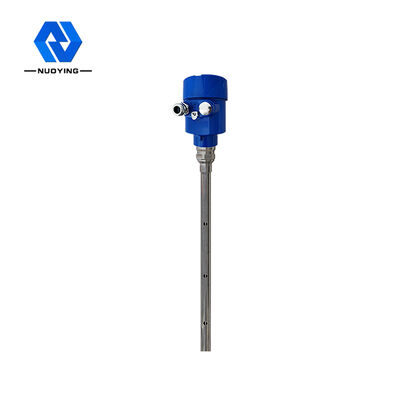

NYRD704موجة موجّهة 1.8 جيجاهرتز رادار مستوى متر
مقياس مستوى رادار الموجة الموجهة هو مقياس مستوى يعتمد على مبدأ انعكاس المجال الزمني (TDR).تنتشر النبضات الكهرومغناطيسية لمقياس مستوى الرادار على طول الكابل أو المسبار الفولاذي بسرعة الضوء.ينعكس جزء من نبضة مقياس المستوى لتشكيل صدى والعودة إلى جهاز إرسال النبض على طول المسار نفسه.تتناسب المسافة بين المرسل وسطح الوسيط المقاس مع زمن انتشار النبضة خلال تلك الفترة ، ويُحسب ارتفاع مستوى السائل.
رادار مستوى مترالمقياس التقني
تطبيق نموذجي | السوائل والمساحيق والجسيمات الصلبة والوسائط المسببة للتآكل |
مادة الهوائي | كابل مرن / 304 / PTFE (اختياري) |
نطاق القياس | 6 م |
صحة | ± 1 مم |
مزود الطاقة | 24 VDC (سلكان ، أربعة أسلاك) |
درجة حرارة متوسطة | -40 + 130 ، -40 + 250 درجة |
ضغط | -0.1 ~ 4.0 ميجا باسكال |
عملية اتصال | خيط ، شفة (اختياري) |
فئة الحماية | IP67 |
درجة مقاومة للانفجار | ExiaⅡCT6 (اختياري) |
خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!
رادار مستوى مترالتشغيل مبدأ
تنتشر نبضات الميكروويف عالية التردد المنبعثة من الرادار الموجي الموجه على طول مكون الكشف (كبل فولاذي أو قضيب فولاذي) ، وعندما تصادف الوسيط المقاس ، بسبب التغيير المفاجئ في ثابت العزل ، فإنها تسبب انعكاسًا وجزءًا من طاقة النبض تنعكس مرة أخرى.يتناسب الفاصل الزمني بين النبضة المرسلة والنبضة المنعكسة مع مسافة الوسيط المقاس.

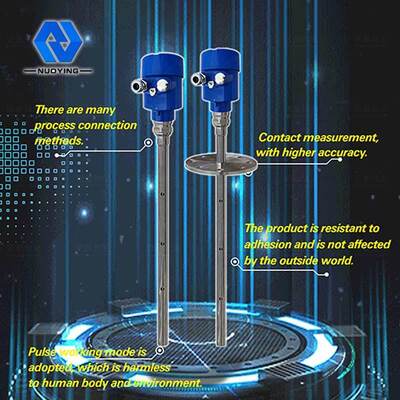

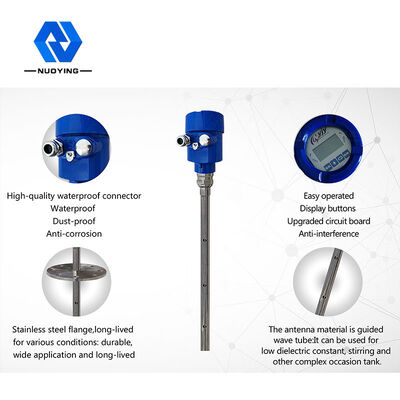

رادار مستوى مترميزات التصميم
◎ يستخدم مقياس مستوى الرادار الموجي الموجه تقنية معالجة الميكروويف المتقدمة وتقنية معالجة الصدى الفريدة من نوعها Echo Discovery ، وقياس الاتصال ، ودقة القياس العالية والقياس الأكثر دقة.في نفس الوقت ، الرادار الموجي الموجه مقاوم للالتصاق ولا يتأثر بالبيئة الخارجية مثل درجة الحرارة المتوسطة والالتصاق.
◎ تجعل مجموعة متنوعة من طرق اتصال العملية وأنواع مكونات الكشف سلسلة 70X من مقاييس مستوى رادار الموجة الموجهة مناسبة لمختلف ظروف العمل والتطبيقات المعقدة.مثل: ارتفاع درجة الحرارة والضغط العالي ووسط ثابت عازل صغير.
◎ باستخدام وضع العمل النبضي ، يكون للمنتج طاقة انبعاث منخفضة للغاية ، ويمكن تثبيته في العديد من المعادن وغير المعدنية
حاويات دون الإضرار بجسم الإنسان والبيئة.
رادار مستوى مترتوصيلات كهربائية
◎ جهد الإمداد
(4 ~ 20) مللي أمبير / هارت (سلكان)
يشترك مصدر الطاقة وإشارة الإخراج الحالية في كبل محمي ثنائي النواة.الرجوع إلى البيانات الفنية لنطاق جهد العرض المحدد.بالنسبة للنوع الآمن جوهريًا ، يجب إضافة حاجز أمان بين مصدر الطاقة والأداة.
(4 ~ 20) مللي أمبير / هارت (أربعة أسلاك)
يتم فصل مصدر الطاقة والإشارة الحالية ، ويستخدم كل منهما سلكًا محميًا ثنائي النواة.الرجوع إلى البيانات الفنية لنطاق جهد العرض المحدد.
RS485 / مودبوس
يتم فصل مصدر الطاقة وإشارة Modbus ، ويستخدم كل منهما سلكًا محميًا ثنائي النواة.للحصول على نطاق جهد العرض المحدد ، انظر البيانات الفنية.
◎ طريقة التوصيل
