تفاصيل المنتج:
|
| نطاق القياس: | 30 م | نوع الهوائي: | هوائي الكابل |
|---|---|---|---|
| مادة الهوائي: | 304،316 لتر (اختياري) | طريقة التركيب: | شفة تصاعد أو موضوع تصاعد |
| درجة الحماية: | عرض أداة IP67 ، IP67 | درجة حرارة التشغيل: | -40 ~ 130 درجة مئوية -40 ~ 250 درجة مئوية |
| خرج الإشارة: | 4-20mA ، 4-20mA / هارت (سلكان / أربعة أسلاك) | ضغط العملية: | -0.1-4 ميجا باسكال ، -1 ~ 40 بار |
| تسليط الضوء: | جهاز إرسال مستوى الرادار IP67 GWR,جهاز إرسال مستوى الرادار 316L GWR,مستشعر مستوى الرادار الموجه IP67 |
||

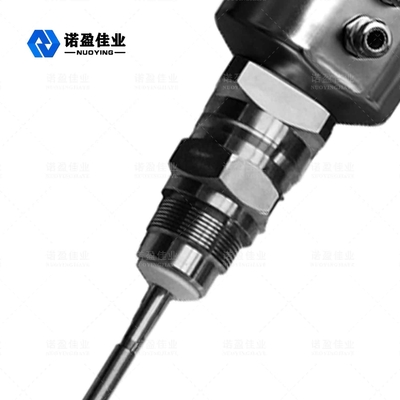

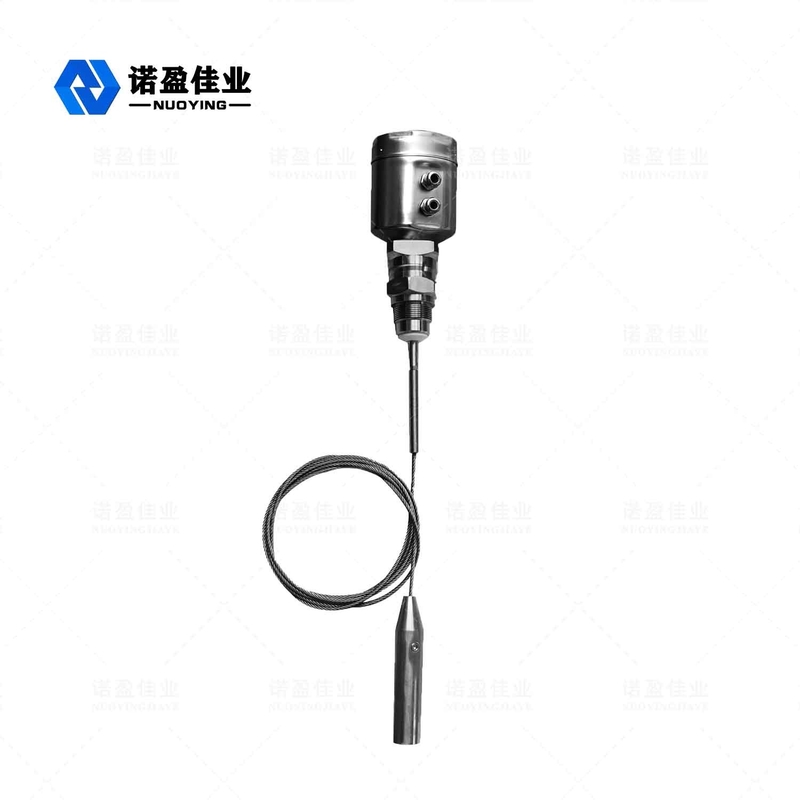

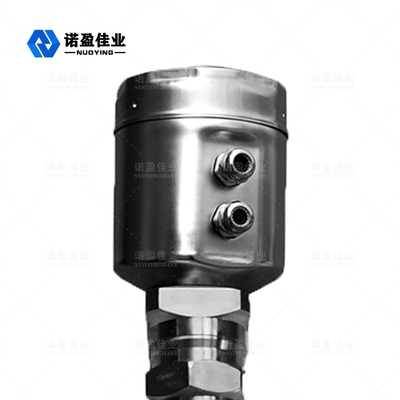

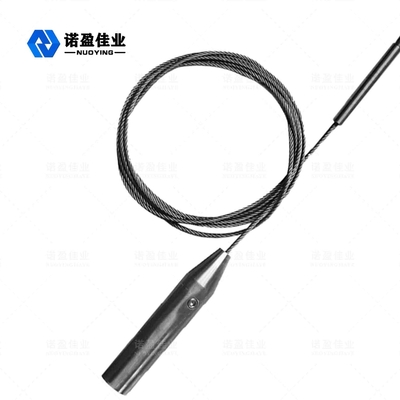

NYRD701 (الفولاذ المقاوم للصدأ) موجة موجهة 1.8 جيجاهرتز رادار مستوى متر
المزايا التقنية لمقياس مستوى الرادار الموجّه الموجه: مقياس مستوى الرادار لقياس مستوى السائل والجسيمات والطين.لا يتأثر قياس مقياس مستوى الرادار بالتغير المتوسط ، وتغير درجة الحرارة ، والغاز الخامل والبخار ، والغبار ، والرغوة ، وما إلى ذلك. دقة مقياس مستوى الرادار هي 1 مم ، والمدى 30 مترًا ، ودرجة الحرارة المرتفعة 250 درجة ، ارتفاع ضغط 40 كجم ، مقياس مستوى الرادار مناسب لمنطقة خطر الانفجار.
مقياس مستوى الرادار الموجّه الموجه هو نوع من مقاييس المستوى على أساس مبدأ TDR.تنتقل النبضات الكهرومغناطيسية لمقياس المستوى بسرعة الضوء على طول الكابل أو المسبار.ينعكس جزء من نبضة مقياس المستوى ليشكل صدى ويعود إلى جهاز إرسال النبض على طول المسار نفسه.تتناسب المسافة بين المرسل وسطح الوسيط المقاس مع زمن انتشار النبضة في تلك الفترة الزمنية ، ويُحسب ارتفاع مستوى السائل.
رادار مستوى مترالمقياس التقني
| حدود |
التردد: 100 ميجا هرتز -1.8 جيجا هرتز |
| واجهة الاتصالات | بروتوكول الاتصال هارت |
| عملية اتصال |
G1-1 / 2 |
| ضغط العملية | -1 ~ 40 بار |
| قوة |
الطاقة: 24VDC (± 10٪) ، تموج الجهد: 1Vpp |
| الظروف البيئية | درجة الحرارة -40 درجة مئوية ~ +80 درجة مئوية |
| درجة حماية السكن | IP68 |
| مستويات الانفجار | EXiaIICT6 |
| إمداد الطاقة للأجهزة واتصال سلك خرج الإشارة |
مشاركة كبل محمي ثنائي النواة |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!
رادار مستوى مترالتشغيل مبدأ
رادار الموجة الموجهة هو نوع من أدوات القياس التي تعتمد على مبدأ السفر عبر الزمن.تنتقل موجة الرادار بسرعة الضوء ، ويمكن تحويل وقت تشغيلها إلى إشارة مستوى بواسطة المكونات الإلكترونية.يُصدر المسبار نبضات عالية التردد تنتشر على طول الكابل ، وتنعكس النبضات مرة أخرى عندما تواجه سطح المادة ويستقبلها جهاز الاستقبال داخل العداد.ثم يتم تحويل إشارة المسافة إلى إشارة المستوى.
إدخال
يتم توصيل إشارة النبضة المنعكسة على طول الكابل إلى الدائرة الإلكترونية للمقياس ، ويقوم المعالج الدقيق بمعالجة هذه الإشارة لتحديد الصدى الناتج عن نبضات الميكروويف على سطح المادة.يتم التعرف على إشارة الصدى الصحيحة بواسطة البرنامج الذكي.تتناسب المسافة D إلى سطح المادة مع زمن الانتقال T للنبض:
D = C × T / 2
حيث C هي سرعة الضوء
نظرًا لأن المسافة E للخزان الفارغ معروفة ، فإن المستوى L هو:
L = ED
انتاج |
اضبط وفقًا لذلك على ارتفاع الخزان الفارغ E (= نقطة الصفر) ، وارتفاع الخزان الكامل F (= المقياس الكامل) وبعض معلمات التطبيق.ستعمل معلمات التطبيق تلقائيًا على جعل الأداة تتكيف مع بيئة القياس ، بما يتوافق مع ناتج 4 ~ 20mA.
رادار مستوى مترميزات التصميم
رادار مستوى مترمسافة القياس
يسرد الجدول التالي العلاقة بين الفئات المختلفة للوسيط المقاس ومسافة القياس.
| مؤشر متوسط | DK (ε) | الجسيمات الصلبة | سائل | نطاق القياس |
| 1 | 1.4 ... 1.6 | － غاز التكثيف ، مثل N2CO2 | 3 م (يشير فقط إلى مسبار القضيب المحوري) | |
| 2 | 1.6 ... 1.9 |
جزيئات الحزام البلاستيكية |
－ غاز البترول المسال ، مثل البروبان |
25 م |
| 3 | 1.9 ... 2.5 | － أسمنت عادي ، جص | － الزيوت المعدنية والوقود | 30 م |
| 4 | 2.5 ... 4 |
حبوب ، بذور |
－ بنزين ، ستايرين ، تولوين |
30 م |
| 5 | 4 ... 7 |
－ الحجر المبلل ، خام |
- كلوروبنزين ، كلوروفورم |
30 م |
| 6 | > 7 |
- مسحوق المعادن |
- السوائل المائية |
30 م |
