تفاصيل المنتج:
|
| نطاق القياس: | 30 م | نوع الهوائي: | نوع درجة حرارة عالية |
|---|---|---|---|
| مادة القضية: | حالة الفولاذ المقاوم للصدأ | عملية اتصال: | سن اللولب ، شفة (اختياري) ، |
| تكرر: | 100 ميجا هرتز -1.8 جيجا هرتز | درجة حرارة التشغيل: | -40 ~ 250 درجة مئوية |
| خرج الإشارة: | 4-20mA ، 4-20mA / هارت (سلكان / أربعة أسلاك) | ضغط العملية: | -0.1-4 ميجا باسكال ، -1 ~ 40 بار |
| تسليط الضوء: | جهاز إرسال مستوى الرادار الموجي 22.5mA,رادار مستشعر مستوى الماء 1.8 جيجا هرتز,جهاز إرسال مستوى نوع الضغط 1.8 جيجا هرتز |
||

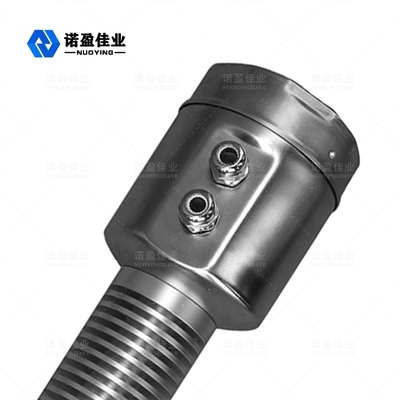

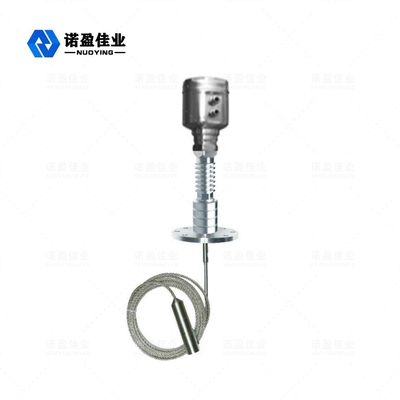

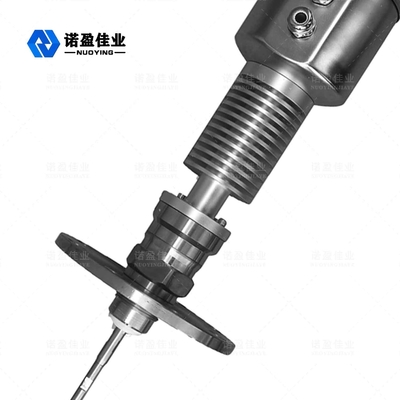

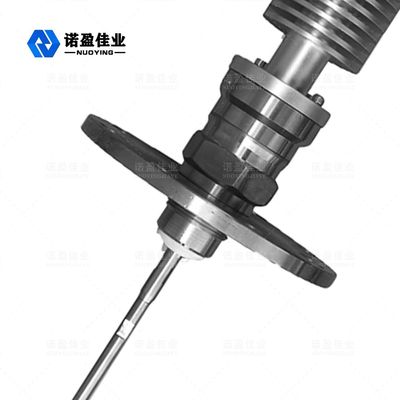

NYRD705 (الفولاذ المقاوم للصدأ) موجة موجهة 1.8 جيجاهرتز رادار مستوى متر
NYRD705 الفولاذ المقاوم للصدأ درجة حرارة عالية وضغط نوع 1.8 جيجاهرتز موجه مستوى الرادار موجه مستوى متر
مقياس مستوى رادار الموجة الموجهة هو مقياس مستوى يعتمد على مبدأ انعكاس المجال الزمني (TDR).تنتشر النبضات الكهرومغناطيسية لمقياس مستوى الرادار على طول الكابل أو المسبار الفولاذي بسرعة الضوء.ينعكس جزء من نبضة مقياس المستوى لتشكيل صدى والعودة إلى جهاز إرسال النبض على طول المسار نفسه.تتناسب المسافة بين المرسل وسطح الوسيط المقاس مع زمن انتشار النبضة خلال تلك الفترة ، ويُحسب ارتفاع مستوى السائل.
رادار مستوى مترالمقياس التقني
| حدود |
التردد: 100 ميجا هرتز -1.8 جيجا هرتز نطاق القياس: -cable: 0-30m ؛قضيب ، محوري: 0-6 م التكرار: ± 3 مم القرار: 1 مم أخذ العينات: صدى 55 عينة / ثانية سرعة الاستجابة: 0.2 ثانية (حسب الاستخدام الفعلي) إشارة الإخراج الحالية: 4-20mA الدقة: <0.1٪ |
| واجهة الاتصالات | بروتوكول الاتصال هارت |
| عملية اتصال |
G1-1 / 2 شفة DN50 ، DN80 ، DN100 ، DN150 |
| ضغط العملية | -1 ~ 40 بار |
| قوة |
الطاقة: 24VDC (± 10٪) ، تموج الجهد: 1Vpp استهلاك الطاقة: 22.5 مللي أمبير بحد أقصى |
| الظروف البيئية | درجة الحرارة -40 درجة مئوية ~ +80 درجة مئوية |
| درجة حماية السكن | IP68 |
| مستويات الانفجار | EXiaIICT6 |
| إمداد الطاقة للأجهزة واتصال سلك خرج الإشارة |
مشاركة كبل محمي ثنائي النواة مدخل الكابل: 2 م 20 × 1.5 (قطر الكابلات من 5 - 9 مم) |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!
قياسعنصر صأنج
الرمز هـxplaالأمة:
H ---- نطاق القياس
L ---- مسافة الخزان الفارغة
ب ---- المنطقة العمياء في الأعلى
هـ ---- أدنى مسافة بين المسبار وجدار الخزان
تشير المنطقة العمياء إلى أدنى مسافة بين أعلى مستوى لسطح المادة ونقطة القياس المرجعية.
تشير المنطقة العمياء السفلية إلى المسافة القريبة من أسفل الكابل والتي لا يمكن قياسها بدقة.
المسافة الفعالة هي المسافة بين المنطقة العمياء العلوية والمنطقة العمياء السفلية.
ملحوظة:فقط عندما يكون مستوى المادة بين المناطق العمياء العلوية والسفلية يمكن ضمان قياس موثوق لمستوى المواد.
دليل التثبيت
يعد دليل التثبيت التالي مناسبًا لدليل مجسات الكابلات والقضبان لقياس الجسيمات الصلبة والسائلة.يتم تطبيق المسبار الأنبوبي المحوري فقط على الجسم السائل.
موقف التثبيت:
حاول الابتعاد عن المخرج والمدخل.
يجب ألا يلمس العداد الجدار الداخلي للخزان بالنسبة للخزانات المعدنية والخزانات البلاستيكية.إذا كان خزانًا معدنيًا ، فلا ينبغي تثبيت مقياس مستوى المواد في وسط الخزان.
يقترح التركيب عند 1/4 قطر الصومعة.
يجب ألا تقل المسافة بين مجسات الكابلات أو القضبان عن جدار الخزان عن 30 سم.
يجب أن يكون قاع المجس حوالي 30 مم إلى قاع الخزان.
يجب أن يحافظ المسبار على مسافة لا تقل عن 200 مم من العوائق داخل الخزان.
يمكن تركيب المستشعر في منتصف قمة الخزان ، إذا كان قاع الحاوية مخروطيًا ، فيمكن أخذ القياس إلى قاع الخزان.

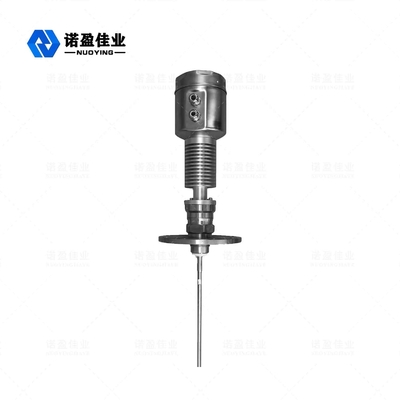

تُظهر الصورة على اليمين مخطط تركيب رادار من نوع قضيب ، يُستخدم بشكل أساسي لقياس مستوى السائل.
رادار مستوى مترتوصيلات كهربائية
◎ جهد الإمداد
(4 ~ 20) مللي أمبير / هارت (سلكان)
يشترك مصدر الطاقة وإشارة الإخراج الحالية في كبل محمي ثنائي النواة.الرجوع إلى البيانات الفنية لنطاق جهد العرض المحدد.بالنسبة للنوع الآمن جوهريًا ، يجب إضافة حاجز أمان بين مصدر الطاقة والأداة.
(4 ~ 20) مللي أمبير / هارت (أربعة أسلاك)
يتم فصل مصدر الطاقة والإشارة الحالية ، ويستخدم كل منهما سلكًا محميًا ثنائي النواة.الرجوع إلى البيانات الفنية لنطاق جهد العرض المحدد.
RS485 / مودبوس
يتم فصل مصدر الطاقة وإشارة Modbus ، ويستخدم كل منهما سلكًا محميًا ثنائي النواة.للحصول على نطاق جهد العرض المحدد ، انظر البيانات الفنية.
