تفاصيل المنتج:
|
| متوسط: | سائل أكال | مواد: | PFA |
|---|---|---|---|
| نطاق القياس: | 20 م | درجة حرارة التشغيل: | -40 ~ 130 درجة مئوية |
| خرج الإشارة: | 4 ... 20mA / HART / RS485 / مودبوس ... | صحة: | 3 مم |
| درجة مقاومة للانفجار: | Exia IICT6 (اختياري) | الواجهة الكهربائية: | M20 × 1. 5 ، ½ "معاهدة عدم الانتشار |
| تسليط الضوء: | مقياس مستوى خزان الرادار PFA,مقياس مستوى خزان الرادار IP67,جهاز إرسال رادار الموجة الموجهة PFA |
||

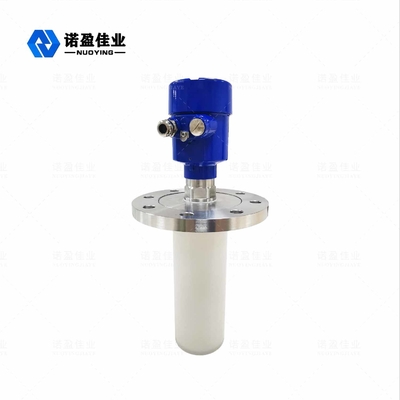

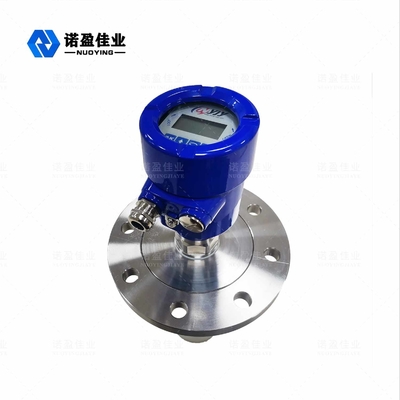

26 جيجاهرتز NYRD-86 رادار مستوى متر
جهاز استشعار سلسلة NYRD80X لمقياس مستوى الرادار عبارة عن أداة قياس مستوى الرادار عالي التردد 26 هرتز مع مسافة قياس قصوى تبلغ 80 مترًا.تم تحسين الهوائي بشكل أكبر ، ويمكن للمعالج الدقيق السريع الجديد إجراء معالجة تحليل إشارة ذات معدل أعلى بحيث يمكن استخدام الأداة في بعض ظروف القياس المعقدة مثل غلاية التفاعل والتخزين الصلب.
رادار مستوى مترالمقياس التقني
| تطبيق نموذجي | سائل أكالة إلخ |
| تردد الإرسال | 26 جيجا هرتز |
| صحة | 3 مم |
| نطاق | 20 م |
| مادة الهوائي | PFA (اختياري) |
| أخذ العينات بالصدى | 100 مرة / ثانية |
| درجة حرارة العملية | -40 ~ 130 درجة مئوية |
| الرطوبة المحيطة | 0 ~ 90٪ |
| الدقة | 1 ملم |
| عملية اتصال | شفة |
| الواجهة الكهربائية | M20 × 1.5 ، ½ "معاهدة عدم الانتشار |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
| إمداد بالطاقة | 24V DC 220VAC (اختياري) |
| قوة | 3 واط |
| درجة مقاومة للانفجار | ExiaⅡCT6 (اختياري) |
| فئة الحماية | IP67 |
※ ملحوظة:منتجاتيمكن ان يكونحسب الطلب وفقاالىمتطلبات محددةمنالمستخدمين!
هوائي مقياس مستوى الرادار باستخدام مادة PFA ، بلاستيك PFA هو بوليمر مشترك لكمية صغيرة من الإيثر المشبع بالفلوروبروبيل والبولي تترافلوروإيثيلين.تم تحسين تماسك الذوبان وتقليل لزوجة المحلول ، بينما لم تتغير الخصائص مقارنة بخصائص PTFE.يمكن معالجة الراتينج مباشرة بالقولبة بالحرارة العادية.مناسب لصنع أجزاء مقاومة للتآكل ، وأجزاء مقاومة للتآكل ، وأجزاء مانعة للتسرب ، وأجزاء عازلة ، وأجزاء من الأدوات الطبية.
رادار مستوى مبدأ قياس العداد
يصدر هوائي مستوى الرادار نبضة ميكروويف ضيقة وينقلها إلى أسفل عبر الهوائي.بعد أن تلامس النبضة سطح الوسط الذي يتم قياسه ، تنعكس النبضة مرة أخرى ويقبلها نظام الهوائي مرة أخرى ، حيث يتم تحويل الإشارة إلى جزء الدائرة الإلكترونية تلقائيًا إلى إشارة موضع الكائن (لأن سرعة انتشار النبض سريعة للغاية ، الوقت الذي تستغرقه الموجات الكهرومغناطيسية للوصول إلى الهدف وتعكسها مرة أخرى إلى المستقبل يكون فوريًا تقريبًا).
رادار مستوى مترميزات التصميم
