تفاصيل المنتج:
|
| تطبيق نموذجي: | سوائل أكالة مختلفة | مادة الهوائي: | PTFE |
|---|---|---|---|
| نطاق القياس: | 10 م | عملية اتصال: | خيط ، شفة (اختياري) |
| درجة حرارة العملية: | -40 ~ + 130 درجة | ضغط العملية: | -0.1 ~ 0.3 ميجا باسكال |
| مزود الطاقة: | 24VDC (سطرين ، أربعة خطوط) | دقة: | ＜ 0.1٪ فس |
| تسليط الضوء: | مقياس مستوى سائل الرادار,جهاز إرسال مستوى الرادار من نوع رود,مستشعر مستوى سائل الرادار 26 جيجا هرتز |
||

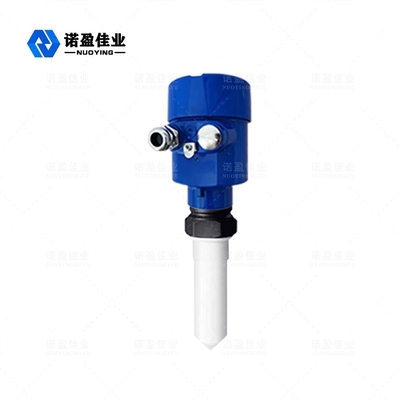

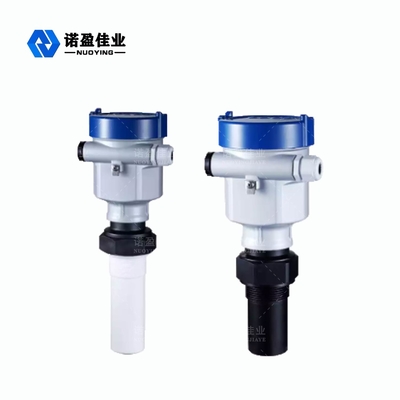

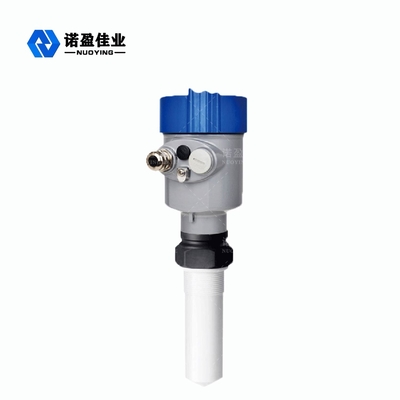

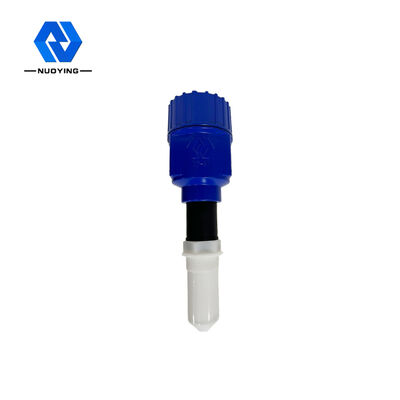

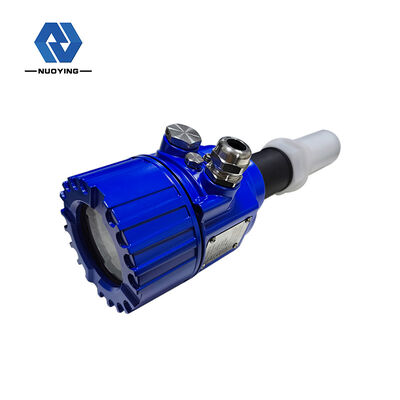

NYRD805 مقياس مستوى الرادار السائل من نوع رود مع هوائي PTFE 26 جيجاهرتز
مبدأ عمل مقياس مستوى الرادار NYRD805 26 جيجا هرتز
جهاز قياس مستوى الرادار من سلسلة NYRD80X عبارة عن أداة قياس مستوى الرادار عالي التردد 26 جيجا هرتز بمسافة قياس قصوى تبلغ 80 مترًا.تم تحسين الهوائي بشكل أكبر ، ويمكن للمعالج الدقيق السريع الجديد إجراء تحليل إشارة ذات معدل أعلى ومعالجتها ، مما يجعل الجهاز يمكن استخدامه في غلاية التفاعل والحاوية الصلبة وبعض ظروف القياس المعقدة.
يصدر هوائي موضع جسم الرادار نبضة ميكروويف ضيقة تنتقل إلى أسفل عبر الهوائي.بعد أن تلامس الموجة النبضية سطح الوسيط المقاس ، تنعكس مرة أخرى ويستقبلها نظام الهوائي مرة أخرى.يتم إرسال الإشارة إلى جزء الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة مستوى الكائن (نظرًا لأن النبضات تنتقل بسرعة كبيرة ، فإن الوقت الذي تستغرقه الموجة الكهرومغناطيسية للوصول إلى هدفها وترتد إلى جهاز الاستقبال يكون فوريًا تقريبًا).
المعلمات الفنية لمقياس مستوى الرادار 26 جيجا هرتز NYRD805
| تطبيق نموذجي | سائل بعملية بسيطة |
| موديل المنتج | NYRD801 |
| مادة الهوائي | PTFE |
| نطاق القياس | 10 م |
| عملية اتصال | خيط ، شفة (اختياري) |
| درجة حرارة العملية | -40 ~ + 130 درجة |
| ضغط العملية | -0.1 ~ 0.3 ميجا باسكال |
| مزود الطاقة | 24VDC (سطرين ، أربعة خطوط) |
| دقة | ＜ 0.1٪ فس |
| مستوى الحماية | IP67 |
| درجة مقاومة للانفجار | Exia II CT6 |
ملاحظة: يمكن تخصيص المنتجات وفقًا لمتطلبات المستخدمين المحددة.
ميزة تصميم عداد مستوى الرادار NYRD805 بتردد 26 جيجاهرتز
1. حجم الهوائي صغير ، سهل التركيب ؛رادار غير متصل ، لا تآكل ، لا تلوث.
2. يتأثر بالكاد من التآكل والرغوة.لا تتأثر بالكثافة المتوسطة ودرجة الحرارة وتغيرات الضغط.
3. بيئة الغبار الشديد لها تأثير ضئيل على تشغيل مقياس مستوى التردد العالي.
4.قصر الطول الموجي ، انعكاس أفضل للأسطح الصلبة المائلة.
5. زاوية شعاع صغيرة والطاقة المركزة.
6 مساحة القياس العمياء أصغر ، ويمكن تحقيق نتائج جيدة لقياس الخزان الصغير.
7.نسبة عالية للإشارة إلى الضوضاء لأداء أفضل حتى في ظل الظروف المتقلبة.
8.High التردد ، أفضل خيار لقياس الوسائط الثابتة العازلة الصلبة والمنخفضة.

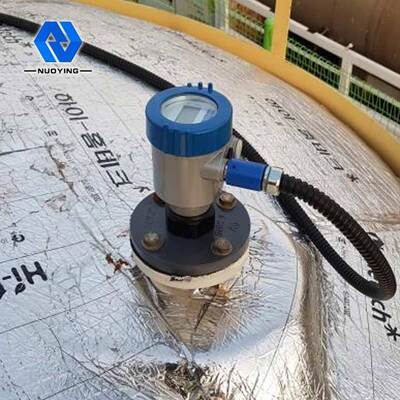

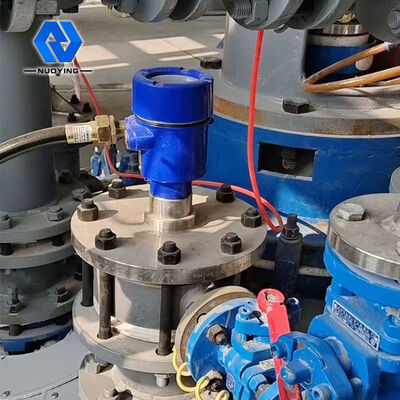

مجال تطبيق مقياس مستوى الرادار 26 جيجاهرتز NYRD805
1- محطات توليد الطاقة: الخزانات ، ومضخات الصوامع ، ومغارف البخار ، وتخزين الرماد ، وخزانات النفط ، إلخ.
2-حقل النفط: صهاريج تخزين النفط الخام ، وخزانات تخزين النفط المكرر ، وفواصل ثلاثية الطور ، وخزانات الترسيب ، وخزانات الصرف الصحي ، وخزانات طين الحفر ، إلخ.
3 المواد الكيميائية: برج تقطير الزيت الخام ، صومعة المواد الخام ، الصومعة الوسيطة ، خزان التفاعل ، خزان الأمونيا ، خزان الأسفلت ، إلخ.
4 المعادن: صوامع المواد الخام ، صوامع المواد المساعدة ، الخزانات العازلة للخلايا الإلكتروليتية ، إلخ.
5- الموارد المائية: القنوات والخزانات وري الأراضي الزراعية ومراقبة منسوب مياه الأنهار والتحذير من الفيضانات والفيضانات الحضرية وما إلى ذلك.
6.المواد الغذائية: مصنع العصير ، مصنع الحليب ، خزان السكر الخام ، خزان تخزين معجون الطماطم ، خزان الجعة ، إلخ.
7- المستحضرات الصيدلانية: صهاريج تخزين الأدوية الصينية ، وأجهزة الفصل ، وخزانات التخمير ، إلخ.
8- معالجة المياه: الخزانات ، الآبار ، خزانات معالجة المياه ، خزانات الترسيب ، الآبار العميقة ، شبكات مياه الشرب ، إلخ.
9 الورق: صومعة المواد الخام ، برج التخزين ، أسطوانة التجفيف ، صومعة تخزين المواد الكيميائية ، إلخ.
10- أخرى: المحاجر ، مناجم الفحم ، حماية البيئة ، بناء السفن وغيرها من الصناعات.
اتصل شخص: Winnie
الهاتف :: 17392588557
