تفاصيل المنتج:
|
نطاق القياس: | 0.05-150 م | مزود الطاقة: | 24VDC ، 220VAC |
---|---|---|---|
خرج الإشارة: | 4 ... 20mA / HART / RS485 / مودبوس ... | ضغط العملية: | -0.1 ~ 2.0 ميجا باسكال |
عملية اتصال: | خيط ، قوس ، شفة ، مشبك صحي (اختياري) | درجة حرارة العملية: | -40 ~ + 130 , -40 ~ + 260 (≥260 ℃ يمكن تخصيصها) |
تطبيق نموذجي: | مناسبات ذات ظروف عملية معقدة ؛ دقة عالية وقياس مستوى صحي عالي | ||
تسليط الضوء: | مقياس مستوى الرادار السائل عالي الدقة,جهاز إرسال مستوى الرادار 20mA,جهاز إرسال ضغط السائل 80 جيجا هرتز |

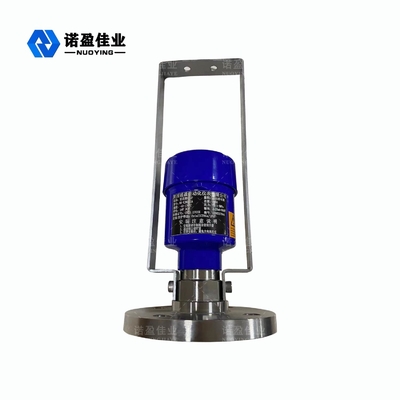

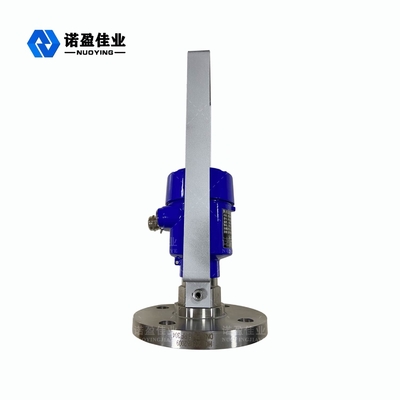

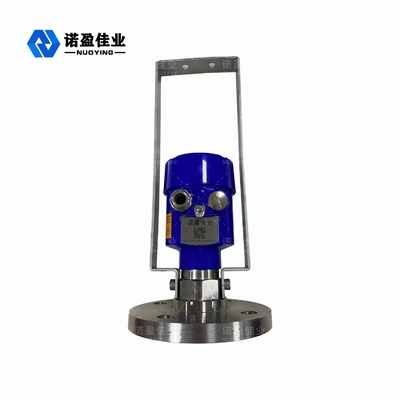

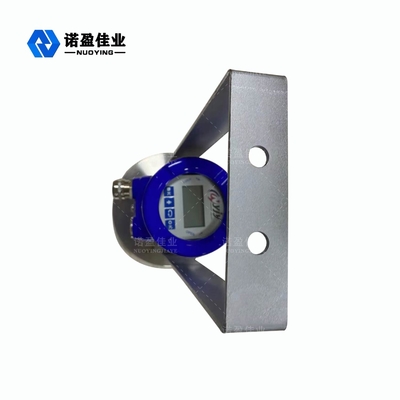

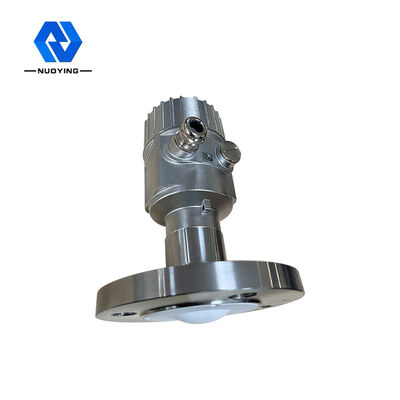

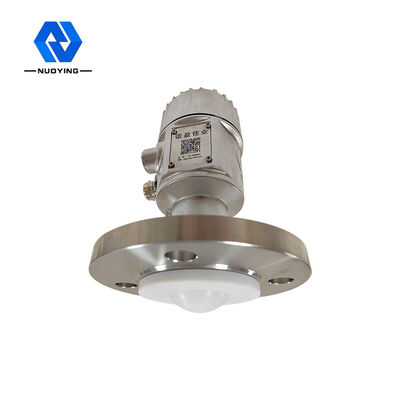

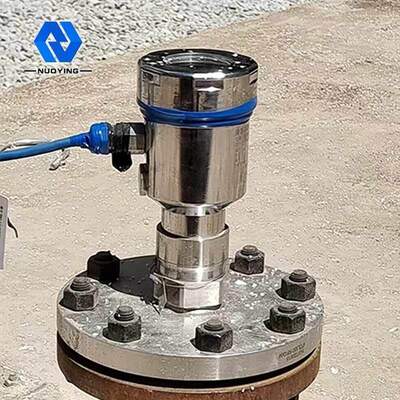

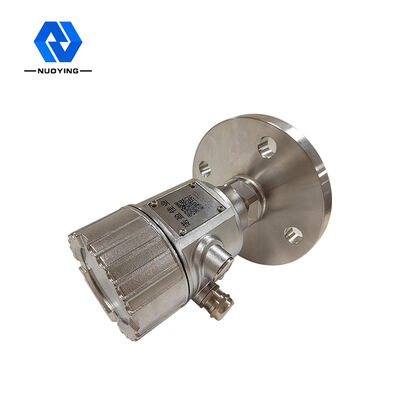

مقياس مستوى الرادار السائل عالي الدقة 80 جيجاهرتز NYRD900 4-20mA
80 جيجا هرتز NYRD900 مبدأ العمل متر مستوى الرادار
الموجة الكهرومغناطيسية المليمترية: الموجة الكهرومغناطيسية في مجال التردد 30-300 جيجاهرتز (الطول الموجي 1-10 مم) تسمى عادةً موجة المليمتر ، وهي تقع في نطاق الطول الموجي المتداخل للميكروويف وموجة الأشعة تحت الحمراء البعيدة ، لذلك فهي تتمتع بخصائص نوعان من الطيف.النطاق 76-81 جيجاهرتز هو أقل المناطق فهماً وتطبيقًا حتى الآن.
منتج رادار NYRD900 FMCW (المعروف أيضًا باسم رادار الموجة السنتيمترية) ، نظرًا لنطاق الموجة المليمترية بتردد أعلى من رادار النطاق ku المعتمد ، في الكشف عن الهدف عن بُعد ، وبيئة الدخان والغبار القوية ، وله تطبيق مهم في التصوير عن بُعد ومتعدد الأطياف التصوير.ويمكنه اكتشاف الأهداف الصغيرة وتحقيق تحديد المواقع بدقة أكبر من رادار الميكروويف ، بدقة أعلى وأمان أقوى.
ميزة تصميم عداد مستوى الرادار 80 جيجا هرتز NYRD900
1.أداء عابر جيد: استنادًا إلى رقاقة الترددات اللاسلكية الموجية COMS المليمترية المطورة ذاتيًا.إنه بحث وتطوير مستقل ، ولديه برنامج مستقل ، وشريحة مستقلة.
2- زاوية شعاع صغيرة ، حجم هوائي صغير وسهل التركيب: كلما كانت زاوية الشعاع أصغر ، كان التأثير على المشروع المقاس أصغر ، مما يحسن بشكل كبير من موثوقية القياس ودقته.
3. طاقة منخفضة: ليس من السهل تدمير المادة المراد اختبارها.
4. نطاق قياس كبير ومنطقة عمياء صغيرة: يمكن أيضًا الحصول على نتائج جيدة لقياس العلب الصغيرة.
5. نفاذية قوية: يمكن استخدامها للكشف عن الهيكل الداخلي للمادة.
80 جيجا هرتز NYRD900 المعايير الفنية متر مستوى الرادار
تطبيق نموذجي |
1. زاوية انبعاث الموجة الكهرومغناطيسية أقل من 3 درجات ، وهي مناسبة للمساحة الضيقة أو قياس أنبوب الدليل الموجي ؛ 2. مناسبة للخزانات الكبيرة (150 م) والخزانات الصغيرة (منطقة عمياء صغيرة) ؛ 3.عالية الدقة وقياس مستوى صحي عال ؛ 4- المناسبات ذات الظروف العملية المعقدة (الخلط ، قضيب التسخين ، السلم ، السقف العائم ، الغبار القوي ، البخار القوي ، إلخ) |
تردد الإرسال | 76 هرتز - 81 هرتز ، عرض تردد مسح FM 5 جيجا هرتز |

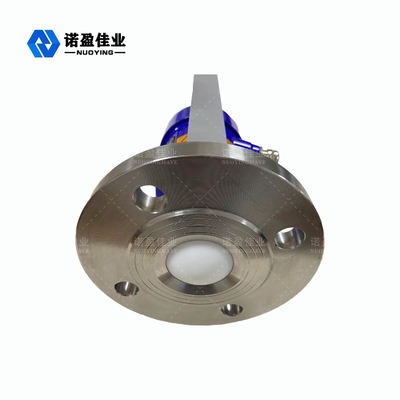

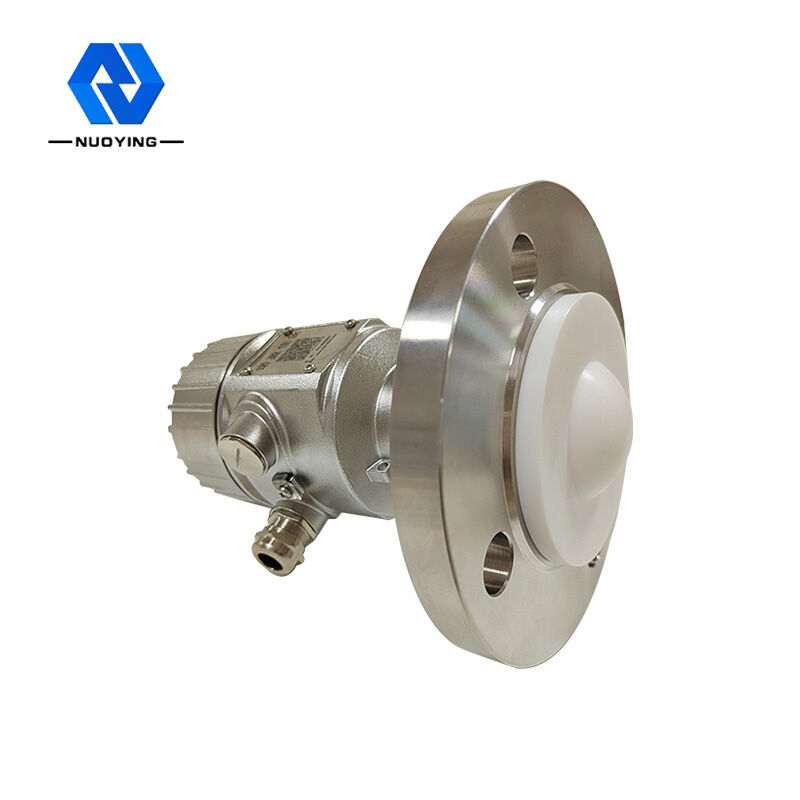

شكل الهوائي | هوائي العدسة ، هوائي العدسة المطهر |
مادة الهوائي | PTFE ، 304 + PTFE |
نطاق القياس | 0.08-150 م |
دقة القياس | 0.05٪ -0.1٪ فس |
مزود الطاقة | 24VDC ، 220VAC |
خرج الإشارة | 4 ... 20mA / هارت / RS485 / مودبوس ... |
درجة حرارة العملية | -40 ~ + 130 ℃ ، -40 ~ + 260 ℃ (≥260 ℃ يمكن تخصيصها) |
ضغط العملية | -0.1 ~ 2.0 ميجا باسكال |
عملية اتصال | خيط ، قوس ، شفة ، مشبك صحي (اختياري) |
مستوى الحماية | IP65 ، IP67 ، IP68 (اختياري) |
درجة مقاومة للانفجار | Exia II CT6 Ga ، Exd II CT6 Gb |
ملاحظة: يمكن تخصيص المنتجات وفقًا للمتطلبات المحددة للمستخدمين.
