| اسم العلامة التجارية: | NUOYINGJIAYE |
| رقم الطراز: | NYRD704 |
| الـ MOQ: | 1 قطع |
| السعر: | $550~$850/pcs |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 / شهريا |

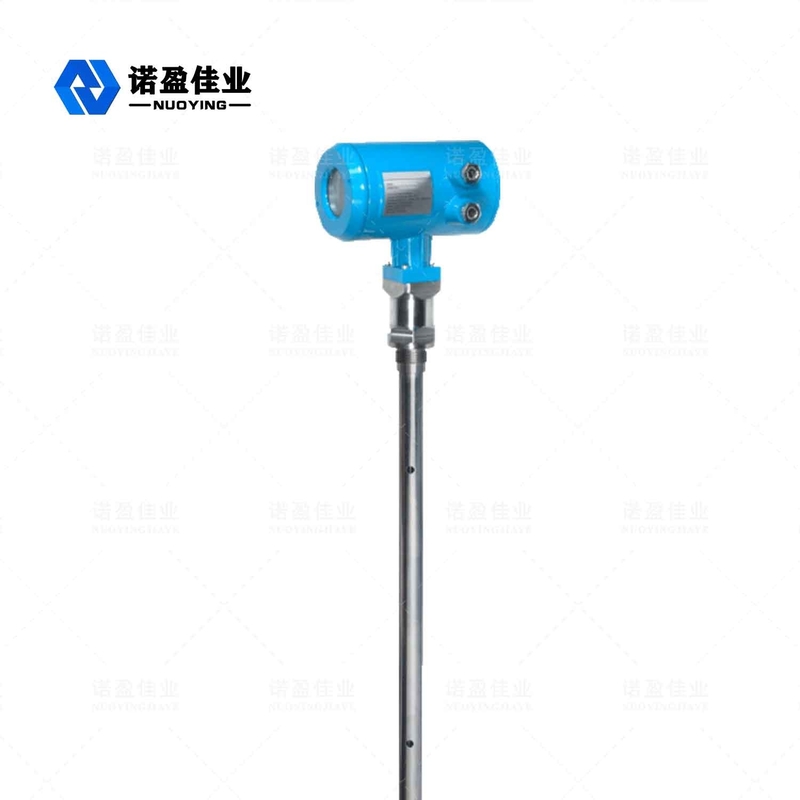

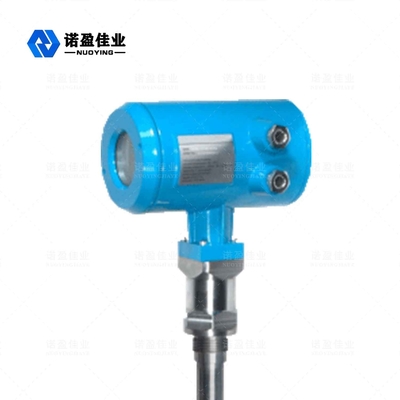

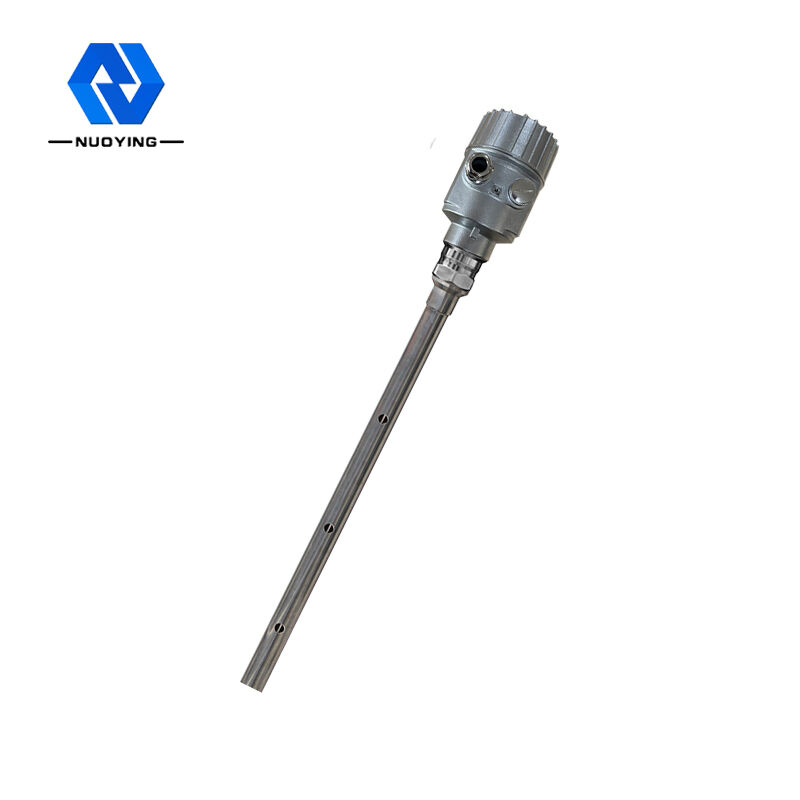

مقياس مستوى الرادار الموجّه بالموجه المحوري NYRD704 بتردد 1.8 جيجاهرتز، علبة زرقاء كبيرة، نطاق قياس 6 متر
مبدأ عمل مقياس مستوى الرادار الموجّه بالموجه NYRD704 بتردد 1.8 جيجاهرتز
مقياس مستوى الرادار الموجّه بالموجه هو مقياس مستوى يعتمد على مبدأ الانعكاس في مجال الزمن (TDR). ينتشر النبض الكهرومغناطيسي لمقياس مستوى الرادار على طول الكابل الفولاذي أو المسبار بسرعة الضوء. جزء من الـمقياس المستوى نبضة ينعكس لتكوين صدى ويعود إلى مرسل النبضة على نفس المسار. المسافة بين المرسل وسطح الوسط المقاس تتناسب طرديًا مع زمن انتشار النبضة خلال تلك الفترة، ويتم حساب ارتفاع مستوى السائل.
المعلمة الفنية لمقياس مستوى الرادار الموجّه بالموجه NYRD704 بتردد 1.8 جيجاهرتز

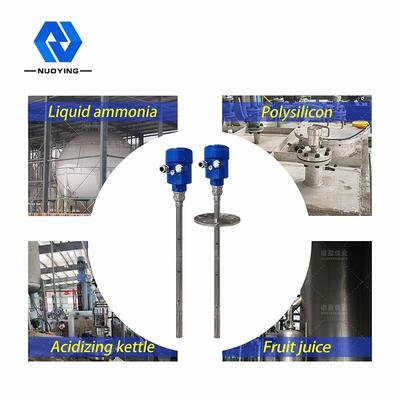

| تطبيق نموذجي | السوائل، خاصة تلك ذات الثوابت العازلة المنخفضة |
| تردد الإرسال | 1.8 جيجاهرتز |
| طراز المنتج | NYRD704 |

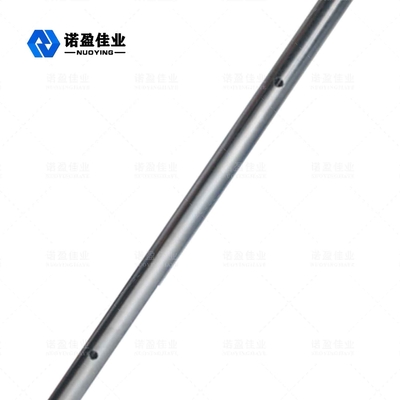

| نوع الهوائي | نوع القضيب؛ محوري |
| مادة الهوائي | 304، 316 (اختياري) |
| أخذ عينات الصدى | 55 مرة/ثانية |
| نطاق القياس | 6 متر |
| دقة القياس | ±1 مم |
| مزود الطاقة | 24 فولت تيار مستمر، 220 فولت تيار متردد (اختياري) |
| إخراج الإشارة | 4...20 مللي أمبير/HART/RS485/Modbus... |
| درجة حرارة العملية | -40~130 درجة مئوية |
| ضغط العملية | -0.1~2.0 ميجا باسكال |
| اتصال الإجراء | شفة، خيط (اختياري) |
| مستوى الحماية | IP67 |
| درجة مقاومة الانفجار | Exia II CT6 Ga |
ملاحظة: يمكن تخصيص المنتجات وفقًا للمتطلبات المحددة للمستخدمين!

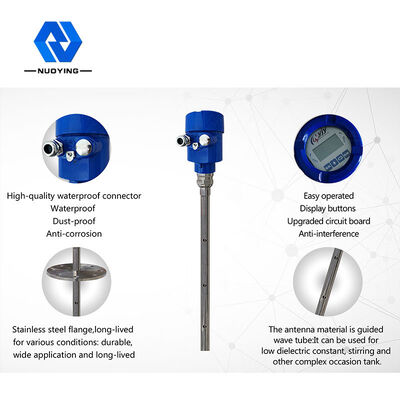

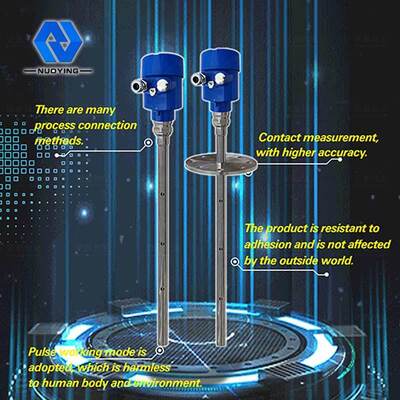

ميزات تصميم مقياس مستوى الرادار الموجّه بالموجه NYRD704 بتردد 1.8 جيجاهرتز
1. باستخدام وضع العمل بالنبضات، يتمتع المنتج بقوة انبعاث منخفضة للغاية، ويمكن تركيبه في حاويات معدنية وغير معدنية مختلفة، دون ضرر لجسم الإنسان والبيئة.
2. مجموعة متنوعة من طرق اتصال العملية وأنواع مكونات الكشف تجعل مقاييس مستوى الرادار الموجّه بالموجه من سلسلة 70X مناسبة لمختلف ظروف العمل والتطبيقات المعقدة. مثل: درجات الحرارة العالية، الضغط العالي، والوسط ذي الثابت العازل المنخفض.
3. يعتمد مقياس مستوى الرادار الموجّه بالموجه على تقنية معالجة الميكروويف المتقدمة وتقنية معالجة الصدى الفريدة Echo Discovery، قياس بالاتصال، دقة قياس عالية وقياس أكثر دقة. في الوقت نفسه، فإن الرادار الموجّه بالموجه مقاوم للالتصاق ولا يتأثر بالبيئة الخارجية مثل درجة حرارة الوسط والالتصاق.
دليل تركيب مقياس مستوى الرادار الموجّه بالموجه NYRD704 بتردد 1.8 جيجاهرتز
دليل التركيب التالي مناسب لأجهزة الاستشعار الكبلية والقضيبية لقياس الجسيمات الصلبة والسائل. يتم تطبيق المسبار الأنبوبي المحوري على الأجسام السائلة فقط.
موضع تركيب مقياس مستوى الرادار الموجّه بالموجه NYRD704 بتردد 1.8 جيجاهرتز
حاول الابتعاد عن المخرج والمدخل.
يجب ألا يلامس المقياس الجدار الداخلي للخزان للخزانات المعدنية والبلاستيكية. إذا كان خزانًا معدنيًا، فلا ينبغي تركيب مقياس مستوى المادة في وسط الخزان.
يقترح التركيب عند 1/4 قطر الصومعة.
يجب أن تحافظ مجسات الكابل أو القضيب على مسافة بعيدة عن جدار الخزان لا تقل عن 30 سم.
يجب أن يكون قاع المسبار على بعد حوالي 30 مم من قاع الخزان.
يجب أن يحافظ المسبار على مسافة لا تقل عن 200 مم من العوائق داخل الخزان.
يمكن تركيب المستشعر في وسط قمة الخزان، إذا كان قاع الحاوية مخروطيًا، بحيث يمكن أخذ القياس إلى قاع الخزان.
