| اسم العلامة التجارية: | NUOYINGJIAYE |
| رقم الطراز: | NYRD809 |
| الـ MOQ: | 1 قطعة |
| السعر: | $450 to $1700 /pcs |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 / شهر مسبق |
جهاز إرسال مستوى الرادار NYRD809 بتردد 26 جيجاهرتز من النوع الصلب المخفض
مبدأ عمل جهاز إرسال مستوى الرادار NYRD809 بتردد 26 جيجاهرتز
يقوم هوائي رادار المستوى بإصدار نبضة ميكروويف ضيقة وينقلها لأسفل عبر الهوائي. بعد أن تلامس النبضة سطح الوسط المراد قياسه، تنعكس مرة أخرى ويتم استقبالها بواسطة نظام الهوائي مرة أخرى، مما ينقل الإشارة إلى جزء الدائرة الإلكترونية ويتم تحويلها تلقائيًا إلى إشارة موضع كائن (لأن سرعة انتشار النبضة سريعة للغاية، فإن الوقت الذي تستغرقه الموجات الكهرومغناطيسية للوصول إلى الهدف والانعكاس مرة أخرى إلى المستقبل يكون فوريًا تقريبًا).

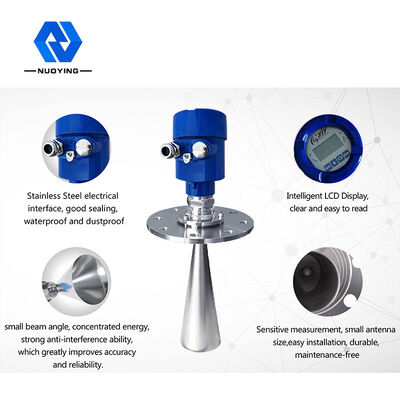

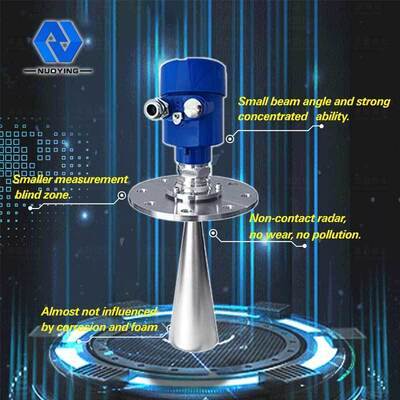

ميزة تصميم جهاز إرسال مستوى الرادار NYRD809 بتردد 26 جيجاهرتز
1. حجم الهوائي صغير، سهل التركيب؛ رادار غير تلامسي، لا تآكل، لا تلوث.
2. بالكاد يتأثر بالتآكل والرغوة؛ لا يتأثر بكثافة الوسط، وتغيرات درجة الحرارة والضغط.
3. البيئة ذات الغبار الشديد لها تأثير ضئيل على تشغيل مقياس المستوى عالي التردد.
4. طول موجي أقصر، انعكاس أفضل للأسطح الصلبة المائلة.
5. زاوية شعاع صغيرة وطاقة مركزة.
6. منطقة القياس العمياء أصغر، ويمكن تحقيق نتائج جيدة لقياس الخزانات الصغيرة.
7. نسبة إشارة إلى ضوضاء عالية لأداء أفضل حتى في الظروف المتقلبة.
8. تردد عالٍ، الخيار الأفضل لقياس الوسائط الصلبة وذات الثابت العازل المنخفض.
المعلمات الفنية لجهاز إرسال مستوى الرادار NYRD809 بتردد 26 جيجاهرتز

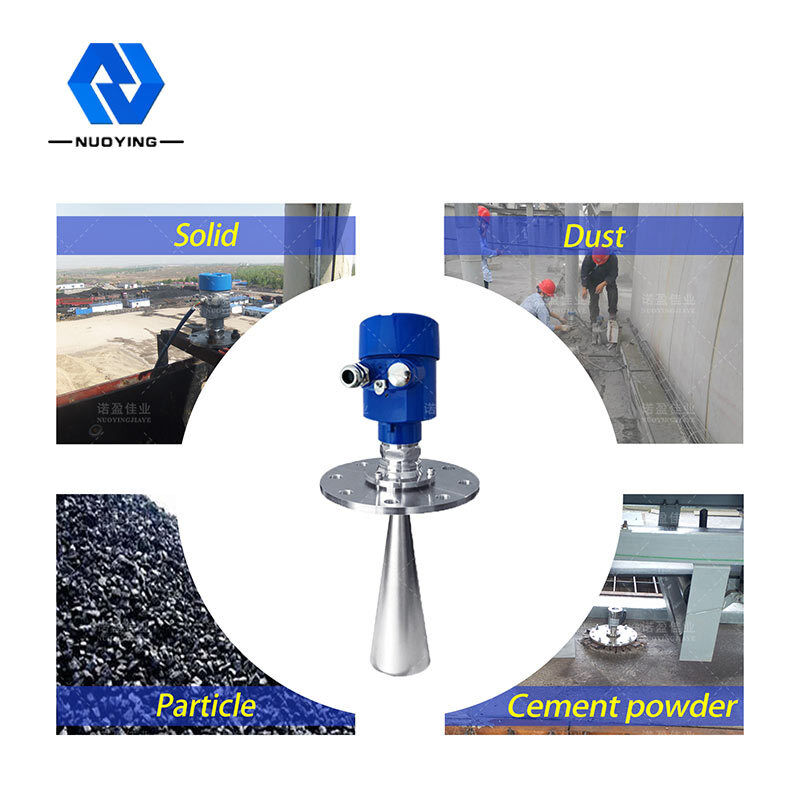

| تطبيق نموذجي | المواد الصلبة، الجسيمات والغبار الشديد. |
| مادة الهوائي | 316L (اختياري) |
| نطاق القياس | 35 متر |
| دقة القياس | 0.05%-0.1%F.S |
| مزود الطاقة | 24VDC (خطين، أربعة خطوط) |
| درجة حرارة الوسط | -40~+250 درجة مئوية |
| اتصال العملية | قوس، شفة (اختياري) |
| ضغط العملية | -0.1~4.0 ميجا باسكال |
| مستوى الحماية | IP67 |
| درجة مقاومة الانفجار | Exia II CT6 |
| إشارة الخرج | 4...20mA/HART/RS485/Modbus... |
ملاحظة: يمكن تخصيص المنتجات وفقًا للمتطلبات المحددة للمستخدمين.
مجال تطبيق جهاز إرسال مستوى الرادار NYRD808 بتردد 26 جيجاهرتز
1. محطات الطاقة: الخزانات، أوعية البخار، إلخ.
2. حقول النفط: فواصل ثلاثية الطور، خزانات الترسيب، خزانات مياه الصرف الصحي، خزانات طين الحفر، إلخ.
3. الكيماويات: صوامع المواد الخام، خزان الأمونيا، خزان تخزين الأسفلت، إلخ.
4. المعادن: صوامع المواد الخام، صوامع المواد المساعدة، إلخ.
5. الأغذية: خزان تخزين السكر الخام، إلخ.
6. الأدوية: خزانات تخزين الأدوية الصينية، الفواصل، خزانات التخمير، إلخ.
7. الورق: صوامع المواد الخام، برج التخزين، أسطوانة التجفيف، صوامع المواد الكيميائية، إلخ.
8. أخرى: المحاجر، مناجم الفحم، حماية البيئة والصناعات الأخرى.
