تفاصيل المنتج:
|
| تطبيق نموذجي: | السائل والغبار والجسيمات الصلبة | مواد الهوائي: | كابل مرن ، PTFE ، 304 (اختياري) |
|---|---|---|---|
| نطاق القياس: | 30 م | مزود الطاقة: | 24VDC (سطرين ، أربعة خطوط) |
| درجة حرارة متوسطة: | -40 ~ + 130 درجة مئوية -40 ~ + 250 درجة مئوية | ضغط العملية: | -0.1 ~ 4.0 ميجا باسكال |
| عملية اتصال: | خيط ، شفة (اختياري) | خرج الإشارة: | 4 ... 20mA / HART / RS485 / مودبوس ... |
| تسليط الضوء: | جهاز إرسال مستوى الرادار الموجه بالتلامس 30 مترًا,جهاز إرسال مستوى الرادار الموجي الموجه بالغبار,مستشعر مستوى الرادار الموجه بالسوائل |
||

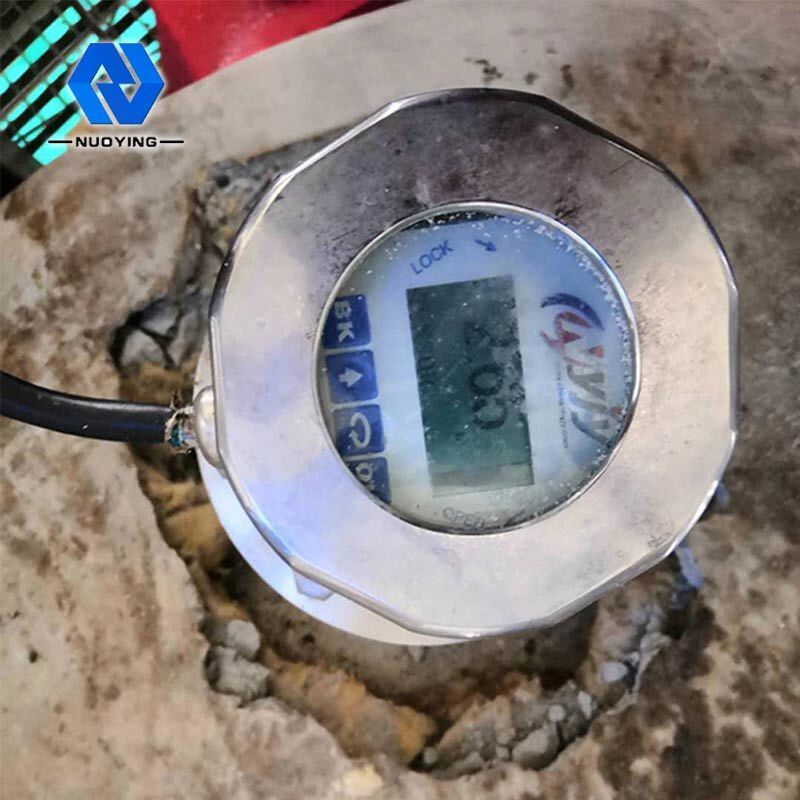

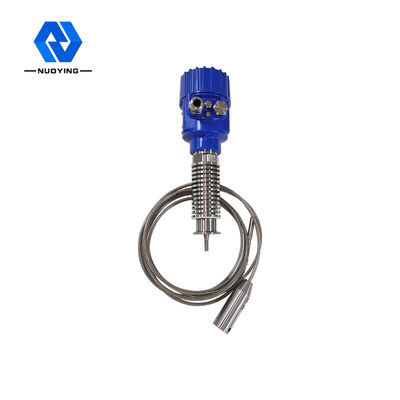

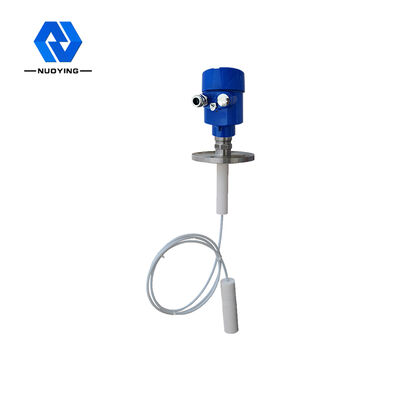

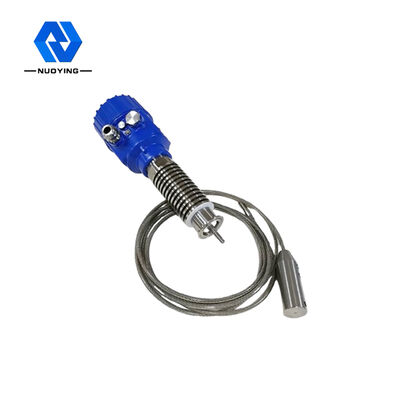

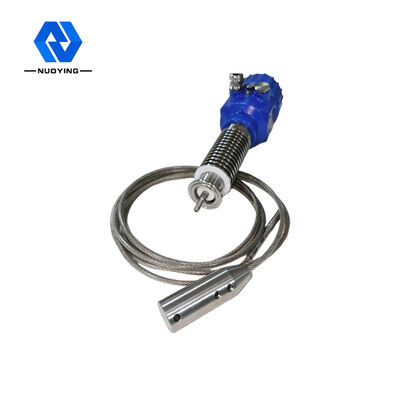

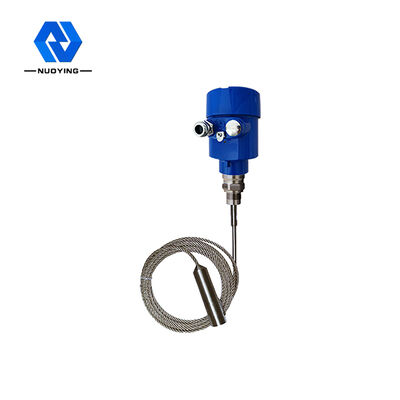

حار بيع 30 متر الاتصال NYRD701 موجه مستوى الرادار المرسل
مبدأ عمل جهاز إرسال مستوى الرادار الموجه NYRD701
تنتشر نبضة الميكروويف عالية التردد التي يرسلها رادار الموجة الموجهة على طول مكون الكشف (كبل فولاذي أو قضيب فولاذي).عند مواجهة الوسيط المقاس ، فإنه يسبب انعكاسًا بسبب التغيير المفاجئ في ثابت العزل الكهربائي ، وينعكس جزء من طاقة النبض مرة أخرى.يتناسب الفاصل الزمني بين النبضة المرسلة والنبضة المنعكسة مع المسافة من الوسيط المقاس.
إدخال:
رادار الموجة الموجهة هو أداة قياس تقوم على مبدأ السفر عبر الزمن.تعمل موجة الرادار بسرعة الضوء ، ويمكن تحويل وقت التشغيل إلى إشارة مستوى المواد من خلال المكونات الإلكترونية.يرسل المسبار نبضًا عالي التردد وينتشر على طول مسبار الكابل أو القضيب.عندما تلتقي النبضة بسطح المادة ، فإنها تنعكس للخلف ويستقبلها جهاز الاستقبال في الجهاز ، ويتم تحويل إشارة المسافة إلى إشارة مستوى المادة.
تنتقل الإشارة المنعكسة إلى الدائرة الإلكترونية للأداة على طول مسبار الكابل أو القضيب.يعالج المعالج الدقيق الإشارة ويحدد الصدى الناتج عن نبضة الميكروويف على سطح المادة.يكتمل التعرف الصحيح على إشارة الصدى عن طريق برنامج النبض.
تتناسب المسافة D من سطح المادة مع انتقال النبضة عبر الزمن T:
D = C × T / 2 (C هي سرعة الضوء).
نظرًا لأن المسافة E للخزان الفارغ معروفة ، فإن مستوى المادة L هو:
L = ED
انتاج:
يتم ضبطه عن طريق إدخال ارتفاع الخزان الفارغ E (= نقطة الصفر) ، وارتفاع الخزان الكامل F (= المقياس الكامل) وبعض معلمات التطبيق.ستعمل معلمات التطبيق تلقائيًا على تكييف الأداة مع بيئة القياس ، بما يتوافق مع إخراج 4-20mA.
ميزة تصميم جهاز إرسال مستوى الرادار الموجهة NYRD701
1.يتبنى مقياس مستوى الرادار الذكي تكنولوجيا معالجة الميكروويف المتقدمة وتكنولوجيا معالجة صدى اكتشاف الصدى الفريدة.قياس الاتصال ، دقة قياس عالية ، قياس أكثر دقة.في الوقت نفسه ، الرادار الموجي الموجه مقاوم للالتصاق ولا يتأثر بدرجة الحرارة الخارجية مثل درجة الحرارة المتوسطة والالتصاق.
2. مجموعة متنوعة من أوضاع اتصال العملية وأنواع مكونات الكشف تجعل عدادات مستوى رادار الموجة الموجهة سلسلة 70X مناسبة لمختلف ظروف العمل والتطبيقات المعقدة.مثل ارتفاع درجة الحرارة والضغط العالي والوسائط الثابتة للعازل المنخفض.
3. مع وضع التشغيل النبضي ، المنتج لديه طاقة انبعاث منخفضة للغاية ويمكن تركيبه في العديد من الحاويات المعدنية وغير المعدنية ، دون الإضرار بجسم الإنسان والبيئة.
المعلمات الفنية لجهاز الإرسال بمستوى الرادار الموجه NYRD701
| تطبيق نموذجي | السائل والغبار والجسيمات الصلبة |
| مادة الهوائي | كابل مرن ، PTFE ، 304 (اختياري) |
| نطاق القياس | 30 م |
| دقة القياس | 0.05٪ -0.1٪ فس |
| مزود الطاقة | 24VDC (سطرين ، أربعة خطوط) |
| درجة حرارة متوسطة | -40 ~ + 130 درجة ، -40 ~ + 250 درجة |
| ضغط العملية | -0.1 ~ 4.0 ميجا باسكال |
| عملية اتصال | خيط ، شفة (اختياري) |
| مستوى الحماية | IP67 |
| درجة مقاومة للانفجار | Exia II CT6 |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
ملاحظة: يمكن تخصيص المنتجات وفقًا لمتطلبات المستخدمين المحددة.
مجال تطبيق مرسل مستوى الرادار الموجه NYRD701
1- محطات توليد الطاقة: الخزانات ، ومضخات الصوامع ، ومغارف البخار ، وتخزين الرماد ، وخزانات النفط ، إلخ.
2-حقل النفط: صهاريج تخزين النفط الخام ، وخزانات تخزين النفط المكرر ، وفواصل ثلاثية الطور ، وخزانات الترسيب ، وخزانات الصرف الصحي ، وخزانات طين الحفر ، إلخ.
3 المواد الكيميائية: برج تقطير الزيت الخام ، صومعة المواد الخام ، الصومعة الوسيطة ، خزان التفاعل ، خزان الأمونيا ، خزان الأسفلت ، إلخ.
4 المعادن: صوامع المواد الخام ، صوامع المواد المساعدة ، الخزانات العازلة للخلايا الإلكتروليتية ، إلخ.
5- الموارد المائية: القنوات والخزانات وري الأراضي الزراعية ومراقبة منسوب مياه الأنهار والتحذير من الفيضانات والفيضانات الحضرية وما إلى ذلك.
6.المواد الغذائية: مصنع العصير ، مصنع الحليب ، خزان تخزين السكر الخام ، خزان تخزين معجون الطماطم ، خزان مصنع الجعة ، إلخ.
7- المستحضرات الصيدلانية: صهاريج تخزين الأدوية الصينية ، وأجهزة الفصل ، وخزانات التخمير ، إلخ.
8- معالجة المياه: الخزانات ، الآبار ، خزانات معالجة المياه ، خزانات الترسيب ، الآبار العميقة ، شبكات مياه الشرب ، إلخ.
9.ورق: صومعة المواد الخام ، برج التخزين ، أسطوانة التجفيف ، صومعة تخزين المواد الكيميائية ، إلخ.
10- أخرى: المحاجر ، مناجم الفحم ، حماية البيئة ، بناء السفن وغيرها من الصناعات.
