تفاصيل المنتج:
|
| تطبيق نموذجي: | قياس تدفق السائل داخل الأنبوب | مادة الهوائي: | PFA (اختياري) |
|---|---|---|---|
| مزود الطاقة: | AC220V 50 هرتز / DC24V / 3.6 فولت | درجة حرارة البيئة: | -25 ~ + 60 درجة |
| عملية اتصال: | شفة (اختياري) | وقت التخميد ثابت: | متغير مستمر من 0 إلى 100 ثانية (90٪) يمكن تحديد وقت التدريج |
| خرج الإشارة: | خرج التناظرية ، خرج التردد ، خرج التنبيه ، خرج النبض | ||
| تسليط الضوء: | مقياس التدفق الكهرومغناطيسي لخط الأنابيب,عداد المياه الكهرومغناطيسية السائلة,جهاز إرسال مستوى السائل الكهرومغناطيسي |
||

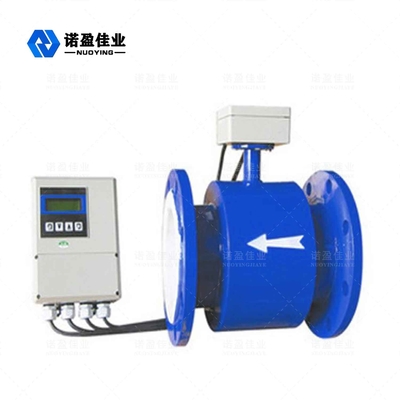

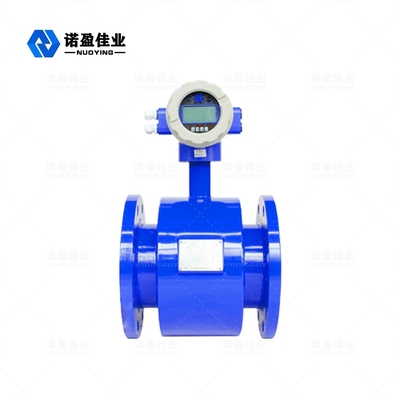

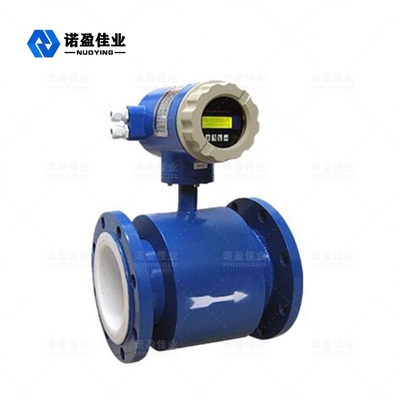

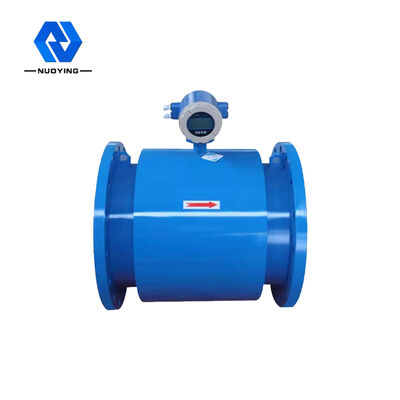

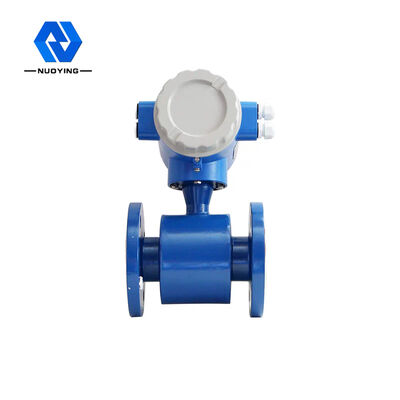

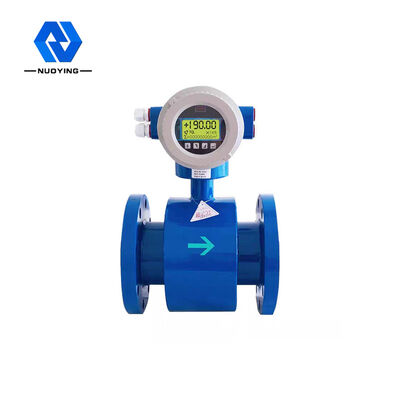

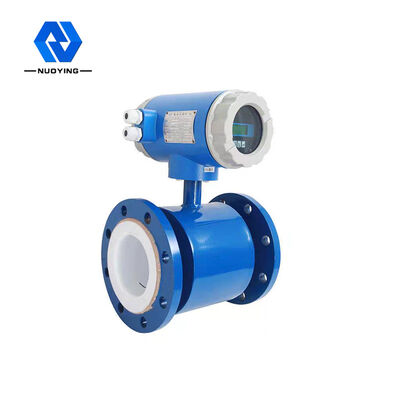

مجموعة متنوعة من المخرجات قياس التدفق السائل داخل الأنبوب نوع خط أنابيب NYLD مقياس التدفق الكهرومغناطيسي
مقياس التدفق الكهرومغناطيسي من نوع NYLL هو نوع من مقياس التدفق بدقة عالية وموثوقية عالية.يتم استخدامه لقياس تدفق حجم السوائل الموصلة والطين في الأنابيب المغلقة ، ويستخدم على نطاق واسع في الصلب ، والطاقة الكهربائية ، والبترول ، والكيماويات ، والفحم ، والمعادن ، وصناعة الورق ، وإمدادات المياه والصرف الصحي ، والغذاء ، والأدوية وغيرها. الصناعات.
مبدأ عمل مقياس التدفق الكهرومغناطيسي NYLD
يعتمد مبدأ القياس على قانون فاراداي للحث الكهرومغناطيسي.هذا هو: السائل الموصل في المجال المغناطيسي لقطع الخطوط المغناطيسية لحركة القوة ، القوة الدافعة الكهربائية لتحريض الموصل ، E لـ: E = KBVD
D: القطر الداخلي لأنبوب القياس
ك: ثوابت الأجهزة
الخامس: قياس المقطع الأنبوبي لمتوسط معدل التدفق
ب: قوة الحث المغناطيسي
عند قياس التدفق ، يتدفق السائل عبر مجال مغناطيسي عمودي على اتجاه التدفق.يحفز تدفق مائع موصل إشارة جهد تتناسب مع متوسط معدل التدفق (أي تدفق الحجم).يتم الكشف عن إشارة الجهد المستحث بواسطة قطبين كهربائيين في اتصال مباشر مع السائل ويتم نقلهما عبر كابل إلى مكبر للصوت ، والذي يتم تحويله بعد ذلك إلى إشارة خرج تيار موحدة.
المعلمات الفنية لمقياس التدفق الكهرومغناطيسي NYLD
| تطبيق نموذجي | قياس تدفق السائل داخل الأنبوب |
| مادة الهوائي | PFA (اختياري) |
| استهلاك الطاقة | أقل من 15 واط (ومستشعر مطابق لاستهلاك الطاقة) |
| عدادات | مجموع موجب ، مجموع سلبي |
| مزود الطاقة | AC220V 50 هرتز / DC24V / 3.6 فولت |
| درجة حرارة البيئة | -25 ~ + 60 درجة |
| عملية اتصال | شفة (اختياري) |
| وقت التخميد ثابت | متغير مستمر من 0 إلى 100 ثانية (90٪) اختيار مرحلي زمني |
| مستوى الحماية | IP67 ، IP68 ، IP65 (اختياري) |
| درجة مقاومة للانفجار | Exia II CT5 Ga ، Exd II CT5 Gb (اختياري) |
| خرج الإشارة | خرج التناظرية ، خرج التردد ، خرج التنبيه ، خرج النبض |
ميزة تصميم مقياس التدفق الكهرومغناطيسي NYLD
1. لا تتأثر دقة القياس بالتغيرات في كثافة السوائل واللزوجة ودرجة الحرارة والضغط والتوصيل.لا توجد أجزاء تدفق معيقة في أنبوب القياس ، ولا فقدان للضغط ، ومتطلبات منخفضة لقسم الأنبوب المستقيم.
2. يعتمد المحول شاشة عرض الخلفية البلورية السائلة ، مما يجعل من السهل القراءة تحت ضوء الشمس المباشر أو في الغرف المظلمة.
3. يمكن ضبط زر اللمس بالأشعة تحت الحمراء لضبط المعلمات ، في البيئات القاسية دون فتح غطاء المحول بأمان.
4. مقياس التدفق هو نظام قياس ثنائي الاتجاه ، مع ثلاثة مراكم داخلية: فرق أمامي وخلفي وفارق كلي.يمكن عرض التدفق الأمامي والعكسي.
5. وله مجموعة متنوعة من المخرجات: التيار ، النبض ، الاتصال الرقمي ، HART.
6. المحول لديه خرج إنذار التشخيص الذاتي ، خرج إنذار الكشف عن الحمولة الفارغة ، معدل التدفق ، مخرج إنذار الحد الأعلى والأدنى ، التحكم في الدُفعات ووظائف أخرى.
7. لا يمكن استخدامها فقط في الكشف العام عن العمليات ، ولكن أيضًا لقياس اللب المعدني ، ولب اللب ، وسائل العجينة.
8. مقياس التدفق الكهرومغناطيسي عالي الضغط باستخدام تقنية بطانة الشبكة PFA plus ، ومقاومة الضغط العالي ، ومقاومة الضغط السلبي ، وهي مطبقة بشكل خاص على الصناعات البتروكيماوية والمعادن وغيرها من الصناعات.
9. عدادات مقاومة للانفجار يمكن أن تستخدم في الأماكن المضادة للانفجار.
