تفاصيل المنتج:
|
| تطبيق نموذجي: | سائل | ملء السائل: | زيت السيليكون |
|---|---|---|---|
| الضغط الساكن: | 2.5 ميجا باسكال | نسبة المدى: | 100: 1 |
| مزود الطاقة: | 24VDC | درجة الدقة: | 0.5 درجة ، 0.2 درجة |
| خرج الإشارة: | خرج الجذر الخطي / التربيعي 4-20mA dc + إشارة HART | مادة الحجاب الحاجز: | 316 الفولاذ المقاوم للصدأ ، Hastelloy C ، سبائك Monel والتنتالوم |
| تسليط الضوء: | جهاز إرسال مستوى السائل من نوع شفة ذكي,جهاز إرسال مستوى السائل 24VDC,جهاز إرسال مستوى السعة السائلة |
||

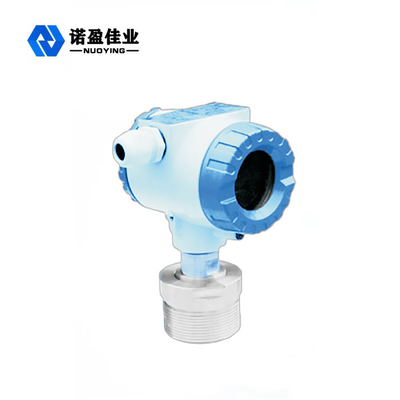

سهل التركيب 24VDC NY-LT نوع شفة الارسال مستوى السائل
NY-LT Flange Type مبدأ عمل مرسل مستوى السائل
ينتقل ضغط الوسيط المقاس إلى الحجاب الحاجز المركزي للقياس من خلال الحجاب الحاجز المعزول المكون من 8 غرف (بالنسبة لأجهزة الإرسال البعيدة LT و DP / GP مع 1199 ، يمر الضغط المقاس أولاً عبر الحجاب الحاجز الأولي ونظام شعري مغلق بالكامل مملوء بـ زيت السيليكون أو الفلور قبل نقله إلى الحجاب الحاجز العازل للغرفة) وزيت التعبئة فيه.باستثناء جهاز إرسال الضغط من نوع AP ، والذي يكون جانبه الآخر من الحجاب الحاجز للقياس هو النقطة المرجعية للفراغ ، فإن الجانب الآخر من الحجاب الحاجز للقياس للأنواع الأخرى هو إما الضغط الجوي أو جانب الضغط المنخفض للضغط التفاضلي الذي يتم قياسه.غشاء القياس عبارة عن عنصر مرن مُشدد مسبقًا يتناسب إزاحته مع ضغط الوسيط المُقاس ، ويكون الإزاحة 0.10 مم فقط ، ويتم الكشف عن موضع غشاء القياس بواسطة لوحات القطب الثابتة للمكثف على جانبيها .يتم الكشف عن موضع الحجاب الحاجز من خلال لوحات القطب الثابت للمكثف على جانبيها.السعة التفاضلية لغشاء القياس ولوحتي القطب الثابت المكثف يتم تحويلهما خطيًا إلى إشارة تيار 4-20mADC بسلكين بواسطة دائرة مكبر للصوت.
ميزة تصميم جهاز إرسال مستوى السائل من نوع NY-LT Flange
1. أداء قياس رائع للضغط والضغط التفاضلي ومستوى السائل وقياس التدفق.
2. شفة صغيرة من الفولاذ المقاوم للصدأ (2.4 كجم) لسهولة التركيب
3. اتصال العملية متوافق مع المنتجات الأخرى من أجل القياس الأمثل.
4. المستشعر الوحيد في العالم بغمد من سبيكة H (تكنولوجيا حاصلة على براءة اختراع) ، يحقق استقرارًا ممتازًا في البرودة والحرارة.
5. جهاز إرسال ذكي مع كمبيوتر 16 بت.
6. يدعم الترقية إلى تقنية fieldbus والقائمة على التحكم الميداني.
المعلمات الفنية لجهاز الإرسال بمستوى السائل من نوع NY-LT
| تطبيق نموذجي | سائل |
| خرج الإشارة | خرج الجذر الخطي / التربيعي 4-20mA dc + إشارة HART |
| مادة الحجاب الحاجز | 316 الفولاذ المقاوم للصدأ ، Hastelloy C ، سبائك Monel والتنتالوم |
| درجة الدقة | 0.5 درجة ، 0.2 درجة |
| مزود الطاقة | 24VDC |
| ملء السائل | زيت السيليكون |
| مفصل شفة | 316 الفولاذ المقاوم للصدأ ، Hastelloy C ، سبائك Monel |
| صمام الهواء / الصرف | 316 الفولاذ المقاوم للصدأ ، Hastelloy C ، سبائك Monel |
| نسبة المدى | 100: 1 |
| الضغط الساكن | 2.5 ميجا باسكال |
| مستوى الحماية | IP65 |
| درجة مقاومة للانفجار | Exd ll BT5 ؛Exia ll CT5 (اختياري) |
