تفاصيل المنتج:
|
| موديل المنتج: | NYRD702 | شكل الهوائي: | نوع الكابل ، نوع القضيب |
|---|---|---|---|
| نطاق القياس: | 6 م | مزود الطاقة: | 24VDC (سلكان ، أربعة أسلاك) ، 220VAC |
| مادة الهوائي: | PTFE / 304/316 | أخذ عينات الصدى: | 55 مرة / ثانية |
| دقة القياس: | 0.05٪ ~ 0.1٪ فس | درجة حرارة العملية: | -40 ~ + 130 درجة ، -40 ~ + 250 درجة ، -40 ~ + 500 درجة مئوية |
| تسليط الضوء: | جهاز إرسال الرادار الموجي 6 أمتار,جهاز إرسال مستوى الرادار الموجي القابل للتلامس,مستشعر مستوى الرادار الموجه بالميكروويف |
||

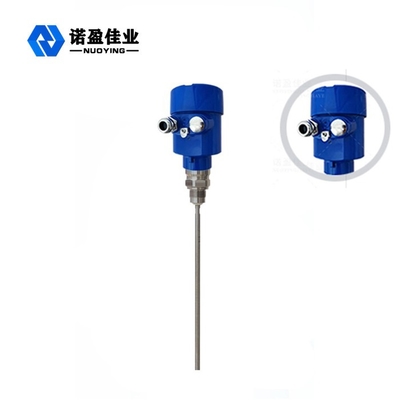

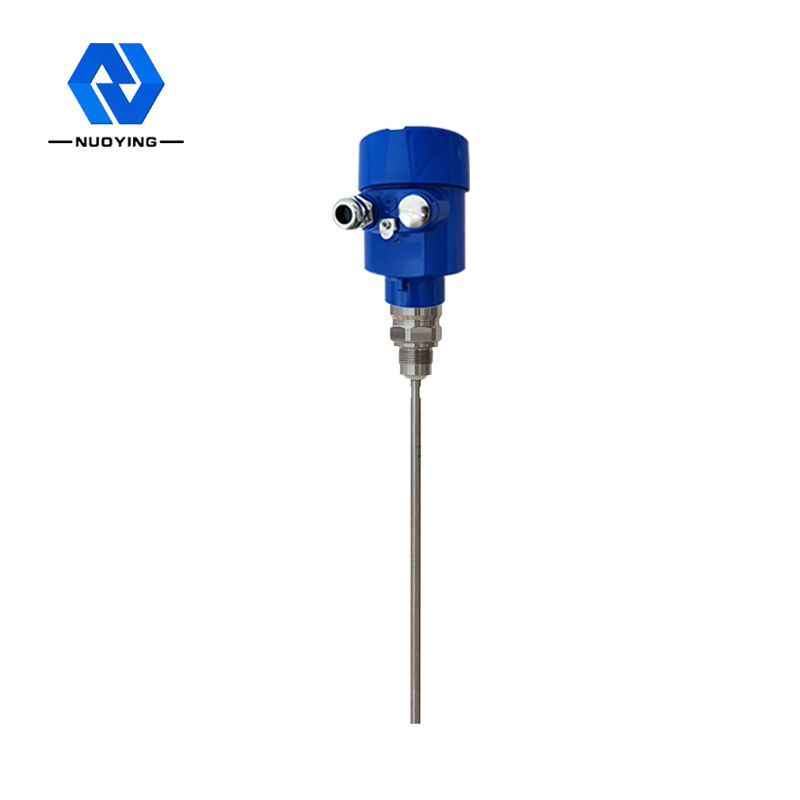

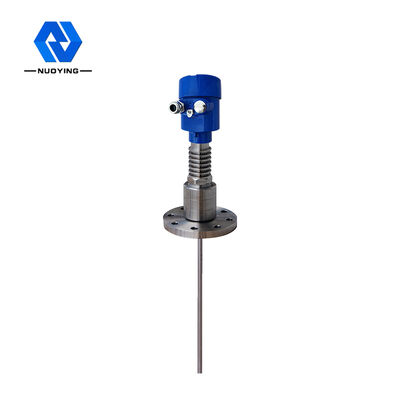

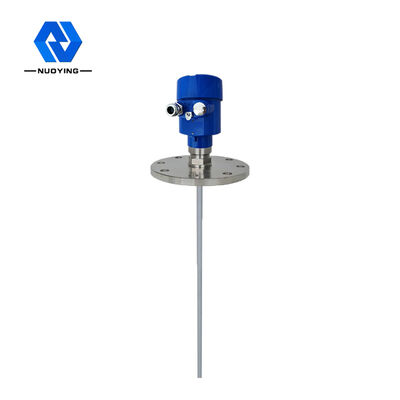

جهاز إرسال مستوى الرادار الموجّه NYRD 702 بطول 6 أمتار قابل للتلامس بدقة عالية
مبدأ العمل لجهاز الإرسال بمستوى الرادار الموجّه NYRD 702 بدقة عالية قابلة للتلامس بطول 6 أمتار
تنتشر نبضة الميكروويف عالية التردد المنبعثة من رادار الموجة الموجهة على طول مكون الكشف (كبل فولاذي أورود) ، وتواجه الوسيط المقاس.بسبب التغيير المفاجئ في ثابت العزل ، فإنه يتسبب في الانعكاس ، وينعكس جزء من طاقة النبض مرة أخرى.الفاصل الزمني بين النبضة المرسلة والنبضة المنعكسة هو بالتأكيد نسبة إلى مسافة الوسيط المقاس.
أناعملية nput
رادار الموجة الموجهة هو أداة قياس تعتمد على مبدأ السفر عبر الزمن.تعمل موجة الرادار بسرعة الضوء ، ويمكن تحويل وقت التشغيل إلى إشارة مستوى الكائن بواسطة المكونات الإلكترونية.يصدر المسبار نبضًا عالي التردد وينتشر على طول مسبار الكابل أو القضيب.
اعملية utput
عن طريق إدخال ارتفاع الخزان الفارغ E (= صفر) ، وارتفاع الخزان الكامل F (= النطاق الكامل) وبعض معلمات التطبيق ، فإن معلمات التطبيق سوف تقوم تلقائيًا بتكييف العداد مع بيئة القياس ، بما يتوافق مع خرج 4-20mA.
ميزات التصميمجهاز إرسال مستوى الرادار الموجّه NYRD 702 بدقة عالية قابلة للتلامس بطول 6 أمتار
◎ يعتمد مقياس مستوى جسم الرادار الموجي الموجه تقنية معالجة الميكروويف المتقدمة وتقنية معالجة Echo Discovery Echo الفريدة ، وقياس الاتصال ، ودقة القياس العالية ، والقياس الأكثر دقة.في الوقت نفسه ، لا يتأثر رادار الموجة الموجهة بالبيئة الخارجية مثل درجة الحرارة المتوسطة والالتصاق.
◎ مقياس مستوى كائن الرادار الموجّه من سلسلة 70X مناسب لمختلف ظروف العمل والتطبيقات المعقدة بسبب أوضاع اتصال العملية المختلفة وأنواع وحدات الكشف.مثل: ارتفاع درجة الحرارة والضغط العالي ومتوسط ثابت عازل منخفض.
◎ وضع عمل النبض ، طاقة انبعاث منخفضة ، يمكن تركيبه في مجموعة متنوعة من الحاويات المعدنية وغير المعدنية ، ولا يسبب ضررًا لجسم الإنسان والبيئة.
المقياس التقني مقياس مستوى الرادار الموجي الموجه NYRD 701 القابل للتلامس وعالي الدقة 30 مترًا في درجة حرارة عالية وضغط
| تطبيق نموذجي | سائل (ملف تسخين مدمج عازل منخفض ، سلم ،) |
| الغبار (الرماد المتطاير ، ومسحوق الحجر الجيري ،) | |
| صلب (حبوب ، حصى) | |
| موديل المنتج | NYRD702 |
| شكل الهوائي | نوع الكابل ، نوع القضيب ،، |
| مادة الهوائي | PTFE ، 304 ، 316 |
| أخذ العينات بالصدى | 55 مرة / ثانية |
| نطاق القياس | 6 م ، 30 م |
| دقة القياس | 0.05٪ ~ 0.1٪ فس |
| مزود الطاقة | 24VDC (سلكان ، أربعة أسلاك) ، 220VAC |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
| درجة حرارة العملية | -40 ~ + 130 درجة مئوية ، -40 ~ +250 درجة مئوية ، -40 ~ +500 درجة مئوية |
| ضغط العملية | -0.1 ~ 2.0 ميجا باسكال ، -0.1 ~ 4.0 ميجا باسكال |
| عملية اتصال | خيط ، قوس ، شفة ، مشبك (اختياري) |
| الواجهة الكهربائية | M20 × 1.5 ، ½ "NPT |
| درجة الحماية | IP 65 ، IP 67 ، IP 68 |
| درجة مقاومة للانفجار | ExdIICT6 جيجا بايت |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
