تفاصيل المنتج:
|
| موديل المنتج: | NYRD704 ، | دقة القياس: | 0.05٪ ~ 0.1٪ F.S |
|---|---|---|---|
| تطبيق نموذجي: | الغبار (الرماد المتطاير ، ومسحوق الحجر الجيري ، ومسحوق الأسمنت | خرج الإشارة: | 4 ... 20mA / HART / RS485 / مودبوس ... |
| مادة الهوائي: | 316 | درجة مقاومة للانفجار: | ExiaIICT6Ga |
| تسليط الضوء: | مقياس مستوى الرادار السلكي الموصل المحوري,مقياس مستوى الرادار الموجي الموجه 704,جهاز إرسال مستوى الرادار 6 متر |
||

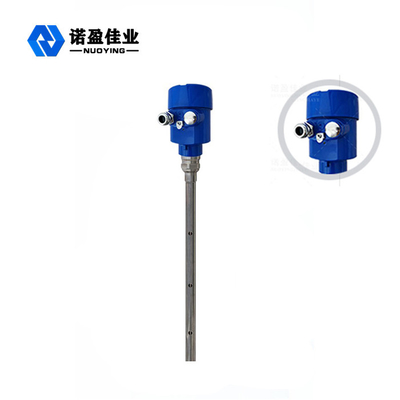

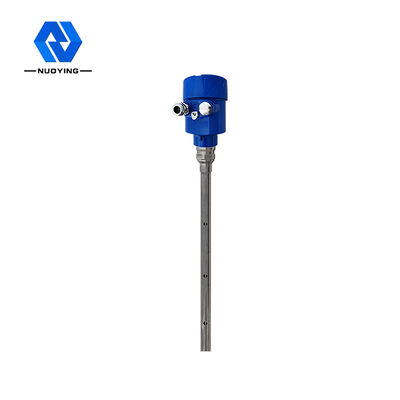

6 م NYRD 704 اتصال محوري ومقياس مستوى الرادار الموجي الحكيم

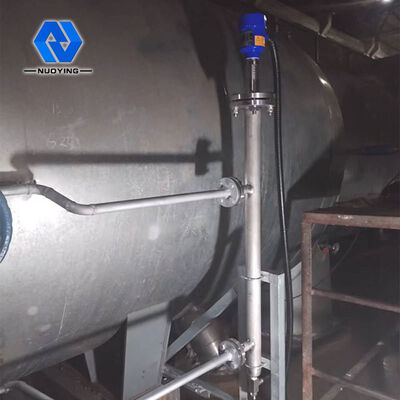

مبدأ العمل لمقياس مستوى الرادار الموجي الموجَّه بـ 30 مترًا من التوصيل المحوري والحكيم NYRD 704 في موقع العمل
ينتشر التوصيل المحوري والنبضة الحكيمة المنبعثة من رادار الموجة الموجهة على طول مكون الكشف (كبل فولاذي أو قضيب فولاذي) ، ويصادف الوسائط المختبرة.بسبب التغيير المفاجئ في ثابت العزل ، فإنه يسبب انعكاسًا ، وينعكس جزء من طاقة النبض مرة أخرى.يتناسب الفاصل الزمني بين النبضة المرسلة والنبضة المنعكسة مع مسافة الوسيط المقاس.
أنامعالجة nput
أداة قياس الموجة الموجهة هي جهاز قياس يعتمد على مبدأ السفر عبر الزمن.تعمل موجة الرادار بسرعة الضوء ، ويمكن تحويل وقت التشغيل إلى إشارة مستوى الهدف بواسطة المكونات الإلكترونية.يصدر المسبار نبضًا عالي التردد وينتشر على طول مسبار الكابل أو القضيب.
امعالجة المخرجات
عن طريق إدخال ارتفاع الخزان الفارغ E (= صفر) ، وارتفاع الخزان الكامل F (= النطاق الكامل) وبعض معلمات التطبيق ، فإن معلمات التطبيق سوف تقوم تلقائيًا بتكييف العداد مع ظروف القياس ، المقابلة لإخراج 4-20mA.

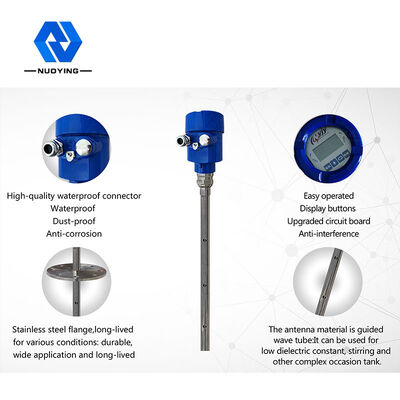

ميزات التصميممن 30 ممكافحة التآكل و PTFENYRD 701 مقياس مستوى الرادار الموجّه في درجات الحرارة والضغط المرتفعين

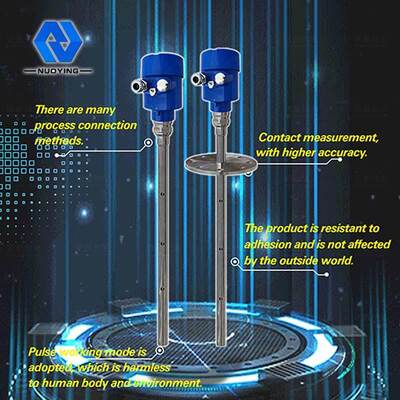

◎ يعتمد مقياس مستوى جسم الرادار الموجي الموجه تقنية معالجة الميكروويف المتقدمة وتكنولوجيا معالجة Echo Discovery Echo الفريدة ، وقياس الاتصال ، ودقة القياس العالية ، والقياس الأكثر دقة.في الآونة الأخيرة ، لا يتأثر رادار الموجة الموجهة بالبيئة الخارجية مثل درجة الحرارة المتوسطة والالتصاق.
◎ مقياس مستوى جسم الرادار الموجّه من سلسلة 70-X مناسب لظروف العمل والتطبيقات المعقدة المتنوعة نظرًا لأنماط الاتصال متعدد العمليات وأنواع وحدات الكشف.مثل: متوسط ثابت عازل بدرجة حرارة عالية وضغط عالي ومنخفض.
◎ وضع العمل النبضي ، طاقة انبعاثات منخفضة ، يمكن تركيبها في مجموعة متنوعة من الحاويات غير المعدنية المسببة للتآكل ، ولا تسبب ضررًا لجسم الإنسان والبيئة.
المقياس التقني مقياس مستوى الرادار الموجي الموجه NYRD 701 القابل للتلامس وعالي الدقة 30 مترًا في درجة حرارة عالية وضغط

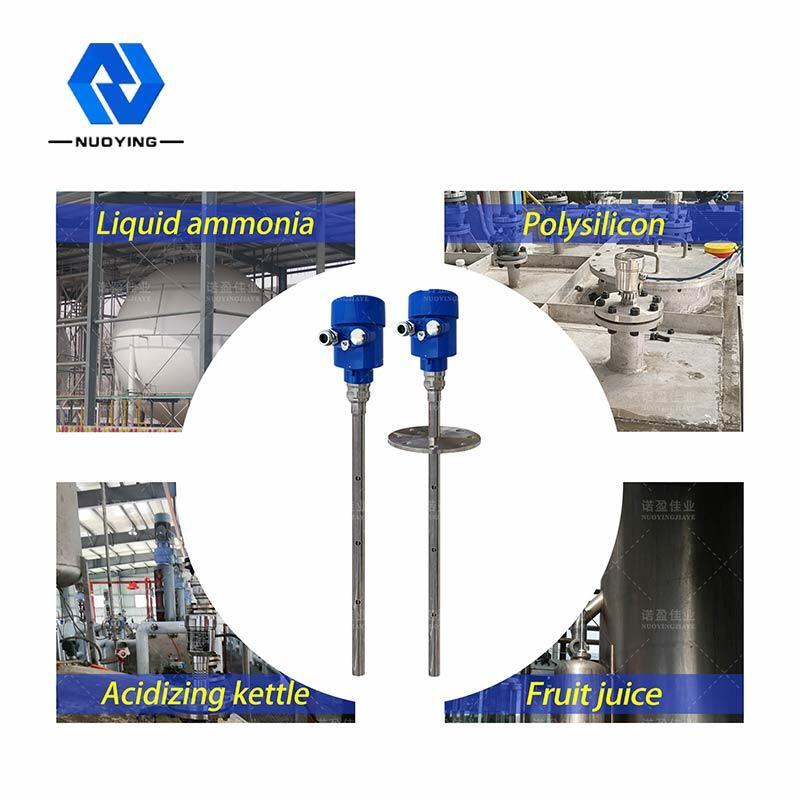

| تطبيق نموذجي | سائل (تآكل قوي ، ثابت عازل منخفض ، التصاق ، ارتفاع درجة الحرارة وضغط مرتفع) |
| الغبار (الرماد المتطاير ، ومسحوق الحجر الجيري ، ومسحوق الأسمنت) | |
| صلبة (جزيئات صغيرة) | |
| موديل المنتج | NYRD704 ، |
| شكل الهوائي | نوع الكابل ، نوع القضيب |
| مادة الهوائي | PTFE |
| أخذ العينات بالصدى | 55 مرة / ثانية |
| نطاق القياس | 6 م |
| دقة القياس | 0.05٪ ~ 0.1٪ فس |
| مزود الطاقة | 24VDC |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / مودبوس ... |
| درجة حرارة العملية | -40 ~ +500 درجة مئوية |
| ضغط العملية | -0.1 ~ 2.0 ميجا باسكال ، -0.1 ~ 4.0 ميجا باسكال |

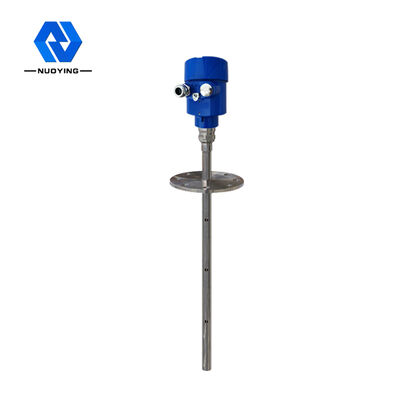

| عملية اتصال | شفة |
| الواجهة الكهربائية | M20 × 1.5 ، ½ "NPT |
| درجة الحماية | IP 65 ، IP 67 |
| درجة مقاومة للانفجار | ExiaIICT6Ga |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
