| اسم العلامة التجارية: | NUOYINGJIAYE |
| رقم الطراز: | NYRD701 |
| الـ MOQ: | 1 قطع |
| السعر: | 400-800 |
| شروط الدفع: | تي / ت |
| القدرة على التوريد: | 600 قطعة في الشهر |

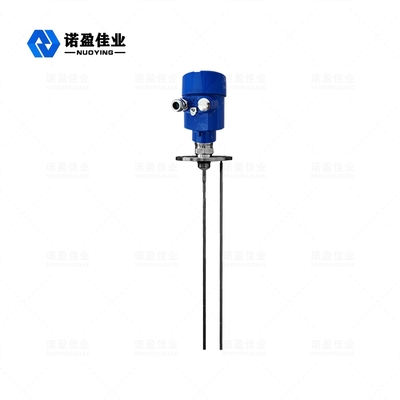

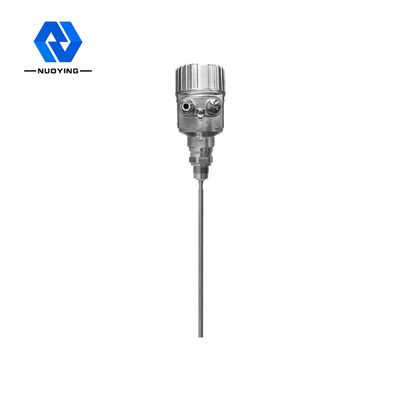

رادار الموجات الموجهة بدقة عاليةمقياس المستوىمتوسطةالاتصالالنوع المناسب للثابت الكهربائي

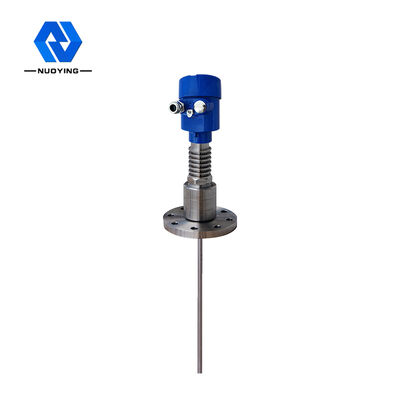

رادار الموجات الموجهة لدرجات الحرارة العالية والضغط العاليمقياس المستوىمبدأ العمل
نبضات الميكروويف عالية التردد التي يرسلها رادار الموجة الموجهة تنتقل على طول مكون الكشف (كابل فولاذي أو قضيب فولاذي). عندما تلتقي الموجة بالوسيط المقاس،بسبب التغيير المفاجئ للثابت الديالكتروني، بعض من نبض الموجة سوف تعكس على الفور إلى جهاز الإرسال.الفترة الزمنية بين النبض المنقول والنبض المنعكس متناسبة مع المسافة بين الوسط المقاس.
المدخلات
رادار الموجات الموجهة هو أداة قياس تستند إلى مبدأ السفر عبر الزمنويمكن تحويل وقت التشغيل إلى إشارة مستوى من خلال المكونات الإلكترونيةيُرسل المسبار نبضات عالية التردد ويتوسع على طول الكابل أو المسبار. عندما تلتقي النبضات بسطح المادة، يتم انعكاسها مرة أخرى وتستقبلها جهاز الاستقبال في الأداة.ويتم تحويل إشارة المسافة إلى إشارة مستوى المواد.
يتم إرسال إشارة النبض المنعكسة إلى الدائرة الإلكترونية للجهاز على طول الكابل أو المسبار،ويعالج المعالج الدقيق الإشارة لتحديد الصدى الناتج عن نبض الميكروويف على سطح المادةيتم التعرف على إشارة الصدى الصحيحة بواسطة برنامج نبض. المسافة D من سطح المادة متناسبة مع المسافة الزمنية T للنبض.
الناتج
يتم تعيينها عن طريق إدخال ارتفاع الخزان الفارغ E (= نقطة الصفر) ، وارتفاع الخزان الكامل F (= النطاق الكامل) وبعض معايير التطبيق.معايير التطبيق سوف تكيّف الآلة تلقائيًا مع بيئة القياس، مما يعادل 4-20mA الخروج.
رادار الموجات الموجهةمقياس المستوىميزة المنتج
جهاز قياس مستوى الموجات الموجه من الرادار يتبنى تقنية معالجة الموجات الدقيقة المتقدمة وتقنية معالجة الصدى الفريدة من نوعهادقة القياس مرتفعة والقياس أكثر دقةفي الوقت نفسه، رادار الموجة الموجهة مقاومة للتماسك ولا تتأثر بالبيئة الخارجية مثل درجة الحرارة المتوسطة والتماسك.
مجموعة متنوعة من أنماط اتصال العملية وأنواع مكونات الكشف تجعل مقياس مستوى رادار الموجات الموجهة من سلسلة 70X مناسبًا لمختلف ظروف العمل والتطبيقات المعقدة. على سبيل المثال::؛ درجة حرارة عالية وضغط مرتفع ووسائط ثابتة كهربائية منخفضة.
يتبنى وضع العمل النبض، مع طاقة انبعاث منخفضة للغاية، ويمكن تثبيتها في مختلف الحاويات المعدنية وغير المعدنية، دون ضرر للجسم البشري والبيئة.
رادار الموجات الموجهةمقياس المستوىالمنتجالمعلم
|
تطبيق نموذجي |
سائل (تآكل قوي ، كهرباء غير كهربائية منخفضة) مستمرة، الالتصاق، درجة حرارة عالية وضغط مرتفع، لفائف التدفئة المدمجة، السلم، الصفيحة العائمة وغيرها من المناسبات المعقدة) الغبار (رماد الطيران، مسحوق الحجر الجيري، مسحوق الاسمنت، الخرسانة وغيرها من الوسائط) الصلب (جسيمات صغيرة، حبوب، حجارة صغيرة، رمل، الخ) |
|
نموذج المنتج |
NYRD701, NYRD702, NYRD703, NYRD704, NYRD705 |
|
نوع الهوائي |

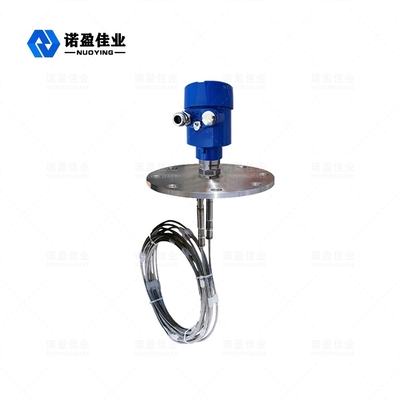

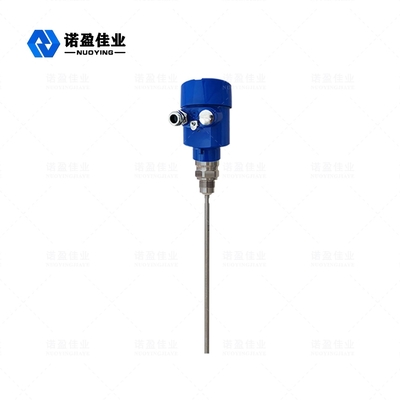

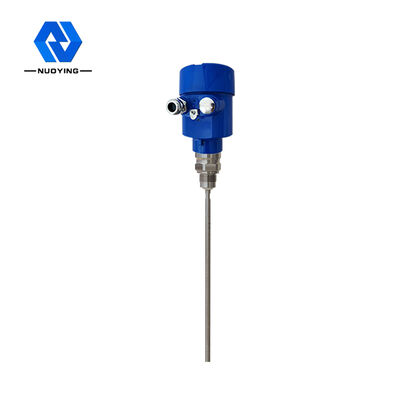

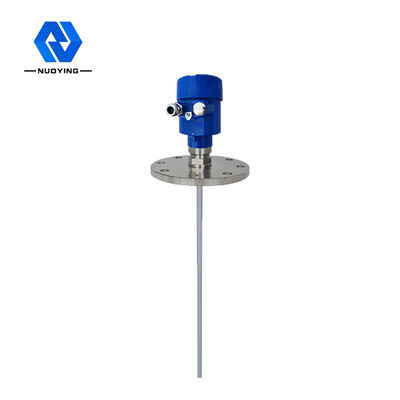

نوع القطب، نوع الكابل المزدوج، نوع القطب المزدوج، دليلدأنبوب موجة |
|
مواد الهوائي |
304، 316PTFE |
|
عينة الصدى |
55 مرة في الثانية |
|
نطاق القياس |
6 أمتار، 30 أمتار |
|
قياس الدقة |
0.05% إلى 0.1% F.S |
|
درجة حرارة العملية |
-40~+130 °C، -40~+250 درجة مئوية، - 40~+500°C |
|
ضغط العملية |
-0.1~2.0MPa، -0.1~4.0MPa |
|
اتصال العملية |
الخيوط، العصا، الفلنج، المقبض الصحي (اختياري) |
|
واجهة كهربائية |
M20 × 1.5, نصف بوصة NPT |
|
قوة الإمداد |
24VDC (سلكان، أربعة أسلاك) ، 220VAC |
|
مخرج الإشارة |
4-20 mA /HART/RS485/Modbus... |
|
درجة الحماية |
IP67، IP68 (اختياري) |
|
الدرجة المقاومة للانفجار |
Exia II CT6 Ga، Exd II CT6 Gb (تفاصيل في الشهادة) |
