تفاصيل المنتج:
|
قطر الدائرة:: | DN6-DN2000 | مزود الطاقة:: | 24VDC |
---|---|---|---|
صحة:: | ± 0.2٪ ، ± 0.5٪ | درجة الحرارة المحيطة:: | -25 ℃ ~ 60 ℃ |
طلب:: | سائل موصل ، طين | خرج الإشارة:: | 4 ~ 20 م A ، RS 485 ، هارت ، MODBUS |
درجة الحماية:: | IP65 ، IP67 | درجة حرارة متوسطة:: | - 40 ~ + 130 ℃ |
تسليط الضوء: | جهاز إرسال التدفق الكهرومغناطيسي من نوع الملاط,مقياس التدفق الكهرومغناطيسي 24VDC,مقياس التدفق الكهرومغناطيسي المضاد للتداخل |

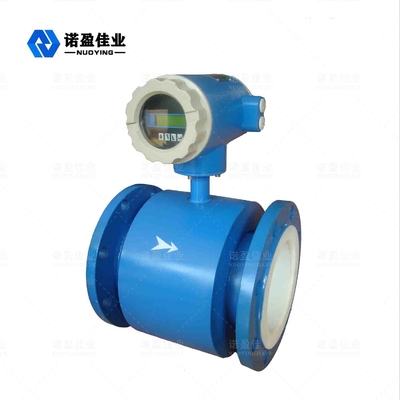

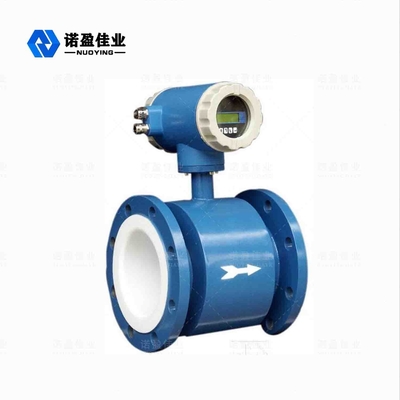

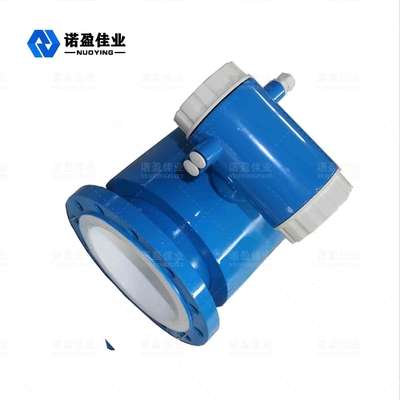

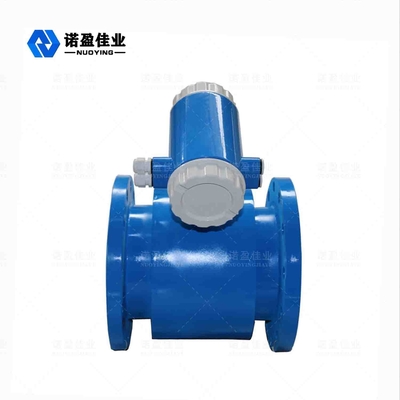

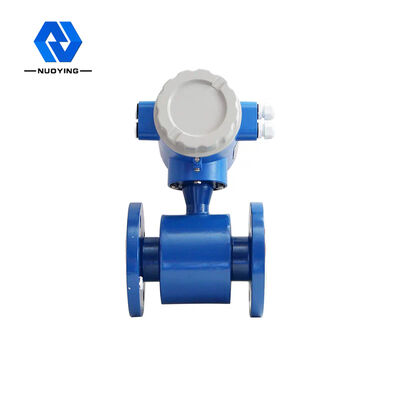

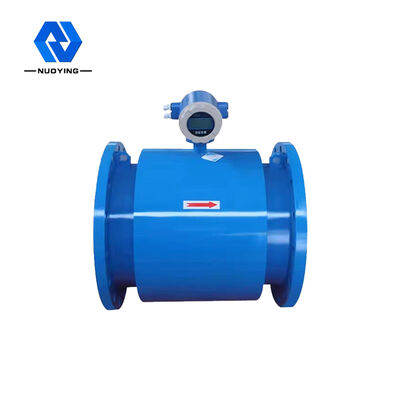

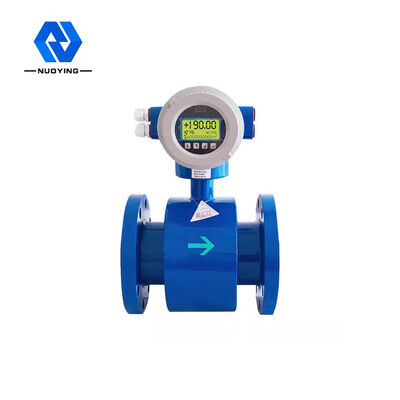

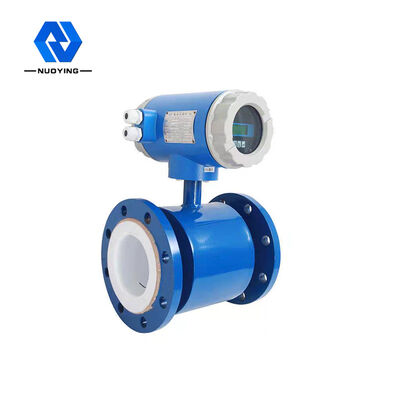

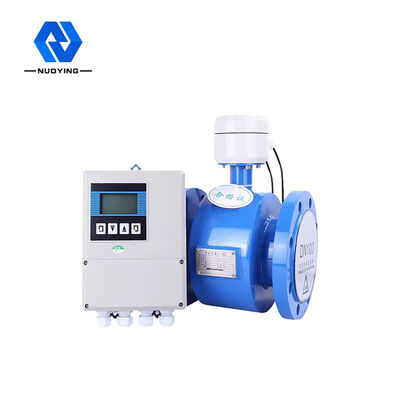

مقياس الجريان الكهرومغناطيسي من نوع الملاط
مقياس التدفق الكهرومغناطيسي نوع الملاط NYLL-JY هو مقياس الجريان الكهرومغناطيسي المخصص لقياس الطين ، الطين المعدني ، الطين وطين الفحم.قياس عالي الدقة.يستخدم المنتج وضع الإثارة عالي التردد أو التردد المزدوج ،تغطية واسعة لتلبية متطلبات السوائل الموصلة المختلفة ،مما يحسن بشكل فعال قدرة إشارة الضوضاء المضادة للطين ، والاستقرار الجيد ، والتشغيل المريح ، ويمكن أن يصل تركيز القياس إلى 5٪ ~ 60٪.سرعة حسابية سريعة ، قدرة قوية على مقاومة التداخل ، قياس موثوق ودقة عالية ، لا يوجد تدفق مقاومة وأجزاء نشطة في أنبوب القياس ، مناسبة بشكل خاص للتدفق السائل والصلب على مرحلتين ، مثل: اللب ، الطين ، الطين المعدني ، الماء و يمكن أن يصل قياس ملاط الفحم وتركيز الطين ونسبة الجودة إلى 40٪ ، ونطاق التغيير المعتاد أقل من 5٪.
مقياس الجريان الكهرومغناطيسي من نوع الملاط المعايير الفنية
تبين | عرض رقمي أو شخصي ، إجمالي المبلغ ، النسبة المئوية ، معلومات التنبيه ، إلخ. | |
حاسبة تراكمية داخلية | بالنسبة إلى إجمالي التدفق الأمامي ، يمكن أن يحقق إجمالي التدفق العكسي وصافي التدفق حسابًا تراكميًا بمعدل 10 بتات. | |
درجة الحرارة | -25 ℃ ~ 60 ℃ | |
معيار الحماية | IP65 | |
جهد مزود الطاقة |
التيار المتردد: AC (100 230) ± 15٪ V ، 47 440Hz ، الحد الأقصى لاستهلاك الطاقة هو 80W ؛ التيار المباشر: DC11 ~ 40V ، الحد الأقصى لاستهلاك الطاقة هو 80 واط. |
|
انتاج | خرج الحجم التناظري | مع مقاومة الحمل من 4 إلى 20 م A / الحمولة البالغة 650 ، يتم تقسيم مخرجات كمية المحاكاة ثنائية الاتجاه إلى كمية التدفق الأمامي وكمية محاكاة التدفق العكسي. |
خرج النبض المزدوج | يمكن أن يعكس التدفق الأمامي والخلفي ، لموجة مربعة من 0 إلى 2000 هرتز أو إشارة نبضة بعرض النبضة الثابتة. المعلمات مثل تردد تكرار النبض ، تردد القطع ، وعرض النبض كلها مبرمجة بشكل عملي ، ويمكن ضبط التردد على 1 إلى 2000 ، H z وأي قيمة صحيحة في النطاق ، فعند تشغيل ترانزستور الخرج المعزول ، يكون التيار 150 m A والجهد المفتوح <35 V. | |
خرج إنذار مزدوج | يمكن برمجة المعلمات التالية: التدفق العلوي والسفلي ، كشف التحكم في الحركة الجوية ؛شروط الخطأتدفق أمامي / عكسيقطبية (فتح / إيقاف) ضمن النطاق المحدد ، النبض (التردد) ضمن النطاق المحدد ؛تردد قطع النبض ، وما إلى ذلك عندما يتم تشغيل الترانزستور الناتج المحمي بواسطة خرج العزل ، يكون التيار 150 متر أمبير ، بحيث يمكن توليد جهد 0 فولت في هذا الوقت. | |
الإدخال |
إغلاق الآلة الحاسبة التراكمية المعزولة من الخارج (ملاحظة: غير معزولة عن النبض والإنذار) العزلة في الحجم التناظري وحجم النبض / إشارة الإنذار والأرض ، جهد العزل هو DC 500V. | |
ترتيب |
يتم تخزين التكوين في ذاكرة غير متطايرة (متاحة بشكل عام لمدة 10 سنوات) ، ويمكن تغيير القيم التي تم تعيينها مسبقًا من قبل المستخدم نفسه. | |
تشخيص ذاتي | يمكن للمحول أن يؤكد أن الجهاز طبيعي ويمكن أن يقوم بتشخيص الأخطاء ، مثل فشل محرك الملف ، إلخ. | |
تحديد معدل التدفق | يعادل نطاق قياس التدفق الحد الأقصى لمعدل التدفق (12 م / ث) في المائة ، والذي يمكن تغييره. | |
التبادلية |
المحول متاح بالكامل بالتبادل مع مستشعرات MFD من عيار مختلف. يمكن تكوين المحول في الحقل ، ولا يؤثر استبدال المحول على خصائص النظام. |
|
ختم مربع المخطط التفصيلي | M 20 * 1.5 غلاف مانع للتسرب يمكن وصفه حسب متطلبات المستخدم الخاصة. | |
ثابت الزمن | كلها قابلة للبرمجة من ثانية واحدة إلى 120 ثانية. | |
يعرض الاتجاه |
اتجاه عرض نوع جسم واحد: في ظل اختيار مقياس تدفق كهرومغناطيسي متكامل ، لا يمكن ملاحظة الاتجاه الذي يعرضه المحول بسهولة بسبب اتجاه خط الأنابيب ، والذي يمكن تحقيقه عن طريق اختيار اتجاه العرض (أي أفقيًا أو رأسيًا) |
|
تصنيف مضاد للمخاطر | Exdmib الثاني CT6 | |
تبين | التكوين الكامل: الوحدات الهندسية اختيارية ، مثل نسبة التدفق ووحدة التدفق وجميع المخرجات وما إلى ذلك. | |
كشف مراقبة الحركة الجوية: ضمان عرض "0" أثناء مراقبة الحركة الجوية. | ||
قابلية التبادل: المحول / المستشعر قابل للتبديل دون المساس بالأداء. | ||
التشخيص الذاتي: تأكد من عمل المحول والمستشعر بشكل صحيح. | ||
وضع الاختبار: يمكن اختبار وظائف الإخراج والعرض المختلفة حتى بدون توصيل المستشعر. |
