تفاصيل المنتج:
|
| جهد إمداد الطاقة: | 24VDC 、 220VAC | تطبيق نموذجي: | دقة عالية ومستوى نظافة عالي ومناسبات أخرى للقياس |
|---|---|---|---|
| خرج الإشارة: | 4 ... 20mA / HART / RS485 / مودبوس ... | شكل الهوائي: | نوع مضاد للتآكل |
| درجة حرارة العملية: | -40 ~ + 130 درجة | ضغط العملية: | -0.1 ~ 2.0 ميجا باسكال |
| ربط الإجراء: | شفة | مستويات الحماية: | IP67 |
| تسليط الضوء: | جهاز إرسال مستوى الرادار للتصحيح عن بُعد,مقياس مستوى الرادار الموجّه 80G,مقياس مستوى الرادار من النوع المقاوم للتآكل |
||

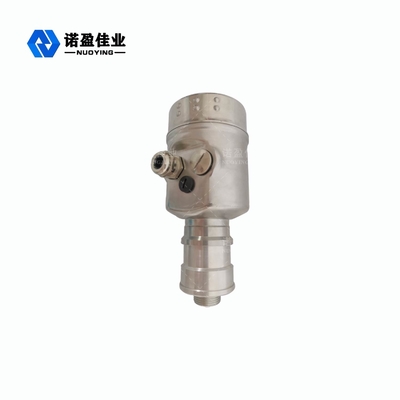

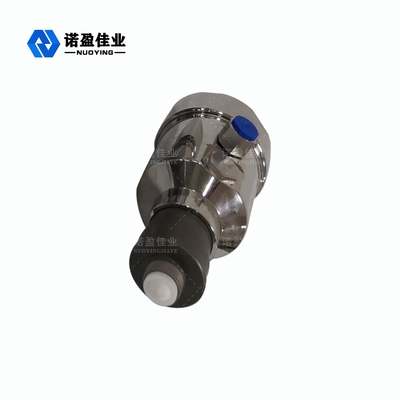

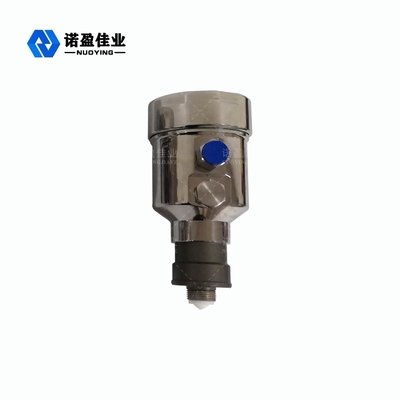

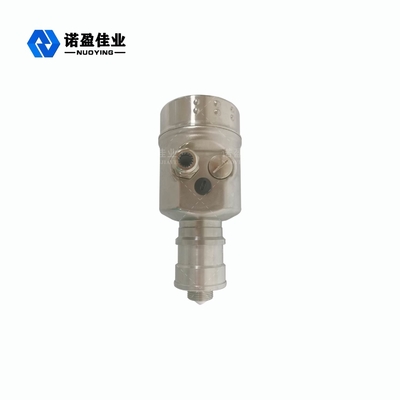

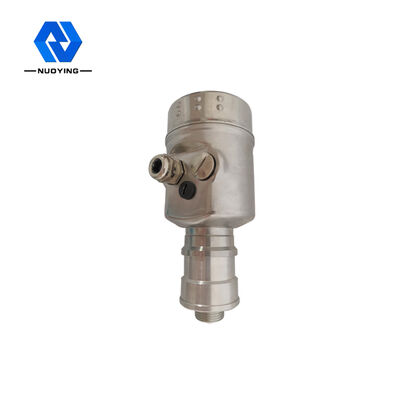

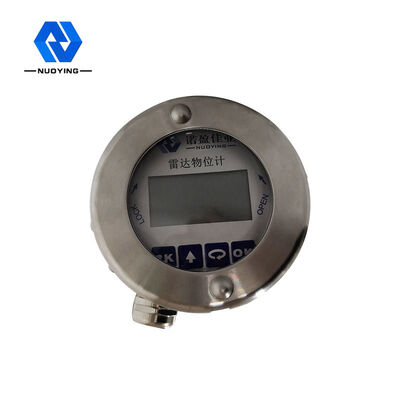

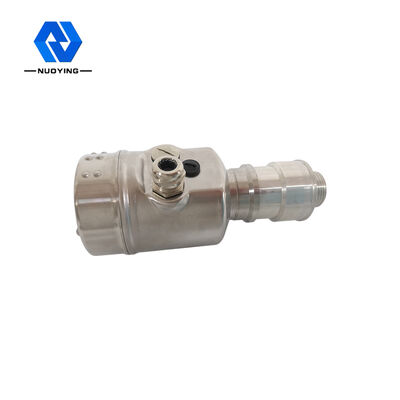

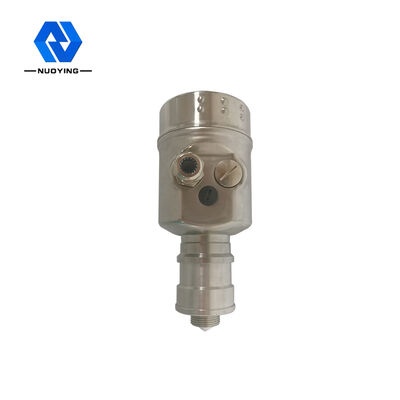

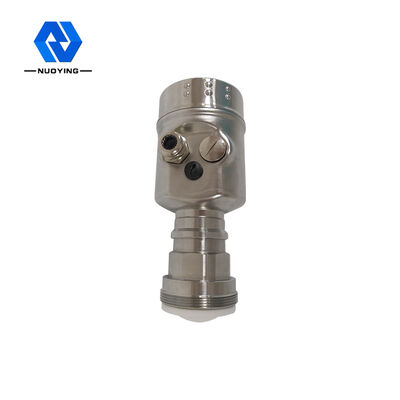

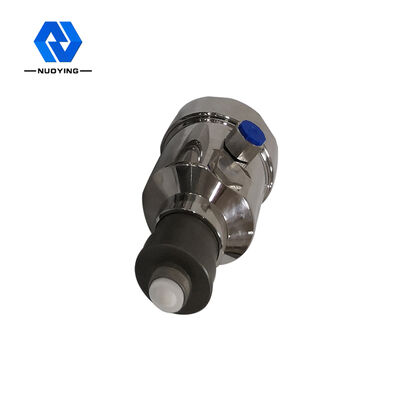

جهاز قياس مستوى الرادار عالي الدقة 80 جرام يدعم التصحيح عن بعد
مبدأ العملجهاز قياس مستوى الرادار عالي الدقة 80 جرام يدعم التصحيح عن بعد
يمكن استخدام منتجات الرادار NYRD900 FMCW (المعروفة أيضًا باسم رادارات الموجة المليمترية) ، نظرًا لاستخدام نطاقات الموجات المليمترية بتردد أعلى من رادارات Ku-band ، في الكشف عن الأهداف بعيدة المدى ، ودخان قوي وبيئات خالية من الغبار والتصوير بعيد المدى والتصوير متعدد الأطياف وجوانب أخرى.تطبيقات مهمة ، ويمكنها اكتشاف أهداف أصغر من رادار الميكروويف وتحقيق تحديد المواقع بدقة أكبر ، مع دقة أعلى وسرية أقوى.
ميزة التصميممنجهاز قياس مستوى الرادار عالي الدقة 80 جرام يدعم التصحيح عن بعد
1.أداء عابر جيد: استنادًا إلى شريحة الترددات اللاسلكية CMOS ذات الموجة المليمترية المطورة ذاتيًا ، لتحقيق هيكل RF أكثر إحكاما ، ونسبة إشارة ضوضاء أعلى.
2. عرض النطاق الترددي العامل 5 جيجا هرتز يجعل المنتج لديه نسبة دقة قياس أعلى ودقة قياس
3- التماسك: توليد صدمة ثنائي القطب متماسك مدفوعة بالتيار أو تأثير تردد تفاضلي غير خطي لتوليد نبض ليزر متماسك
4.انخفاض الطاقة: تحتوي طاقة الفوتون الموجية المليمترية على بضعة ملي إلكترون فولت فقط ، ولن يكون هناك تأين بالأشعة السينية وتدمير للمادة المراد اكتشافها ، لذلك ليس من السهل تدمير المادة المراد اكتشافها
5. اختراق قوي: اختراق قوي للمواد غير القطبية.تمتص العديد من المواد غير المعدنية غير القطبية أشعة أقل في هذا النطاق ، وبالتالي يمكن استخدامها لفحص البنية الداخلية للمادة.على سبيل المثال ، السيراميك / الكرتون / المنتجات البلاستيكية / الرغوة شفافة لهذا النطاق من الإشعاع الكهرومغناطيسي ، ويمكن أيضًا استخدامها لمراقبة سلامة المطار / المحطة ، مثل استكشاف الآلات / المتفجرات والأدوية ، أو للكشف عن لحام لوحة الدائرة.
6- سهل الامتصاص بواسطة الجزيئات القطبية: هذا النطاق أقل تشتتًا في المواد غير المتجانسة ، ويمكنه الكشف عن محتوى بخار الماء وقياسه.يمكنك أيضًا دراسة تركيبة المواد أو إجراء مراقبة الجودة من خلال تحليل خصائصها المميزة.
7. نطاق قياس كبير ، منطقة عمياء صغيرة.يمكن أن يصل المدى الأقصى إلى 120 مترًا ، ويمكن أن تصل المنطقة العمياء إلى 8 سم.
المواصفات الفنية لـجهاز قياس مستوى الرادار عالي الدقة 80 جرام يدعم التصحيح عن بعد
|
تطبيق نموذجي |
زاوية انبعاث الموجة الكهرومغناطيسية أقل من 3 درجات ، وهي مناسبة للمساحة الضيقة أو قياس أنبوب الموجة التوجيهية |
| مناسبة لخزانات التخزين كبيرة الحجم (150 م) وخزانات التخزين الصغيرة (منطقة عمياء صغيرة) | |
| دقة عالية ومستوى نظافة عالي ومناسبات أخرى للقياس | |
| ظروف العملية المعقدة (التحريك ، قضيب التسخين ، السلم ، السقف العائم ، الغبار القوي ، البخار القوي ، إلخ) | |
|
موديل المنتج |
NYRD900 |
| تردد الانبعاث | 76 جيجا هرتز -81 جيجا هرتز ، عرض تردد مسح FM هو 5 جيجا هرتز |
|
شكل الهوائي |
هوائي بعدسة ، نوع مضاد للتآكل ، هوائي بعدسة |
|
مادة الهوائي |
PTFE ، 304 + PTFE |
| نطاق القياس |
0.08-150 م |
| دقة القياس | 0.05٪ -0.1٪ فس |
| جهد مزود الطاقة | 24VDC ، 220VAC |
|
خرج إشارة |
4 ... 20mA / HART / RS485 / مودبوس ... |
| درجة حرارة العملية | -40 ~ + 130 ℃ ، -40 ~ + 260 ℃ (≥260 ℃ يمكن تخصيصها) |
| ضغط العملية |
-0.1 ~ 2.0 ميجا باسكال |
| ربط الإجراء |
خيط لولبي ، قوس ، شفة ، مشابك (اختياري) |
| مستويات الحماية | IP65 ، IP67 ، IP68 (اختياري) |
| تصنيف مقاوم للانفجار | Exia II CT6 Ga، Exd II CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
※ ملاحظة: يمكن تخصيص المنتج وفقًا لمتطلبات المستخدمين المحددة.
