تفاصيل المنتج:
|
| صحة:: | ± 0.5٪ R ， ± 1٪ R (أقل من DN200) | نطاق معدل التدفق:: | 0.5 - 10 م / ث |
|---|---|---|---|
| الرطوبة المحيطة:: | 5٪ 95٪ | خرج الإشارة:: | 4-20 مللي أمبير |
| القطر الاسمي:: | 15 ~ 800 ملم | درجة الحماية:: | IP65 ، يمكن تخصيصه حتى IP67 |
| أعلى درجة حرارة متوسطة: | + 80 | درجة الحماية: | نوع منفصل IP68 ، IP65 |
| تسليط الضوء: | NYLL-CH جهاز إرسال التدفق الكهرومغناطيسي,مقياس التدفق الكهرومغناطيسي 15 مم,جهاز إرسال التدفق الكهرومغناطيسي من الفولاذ المقاوم للصدأ |
||

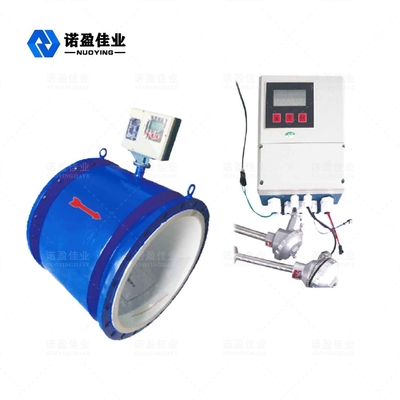

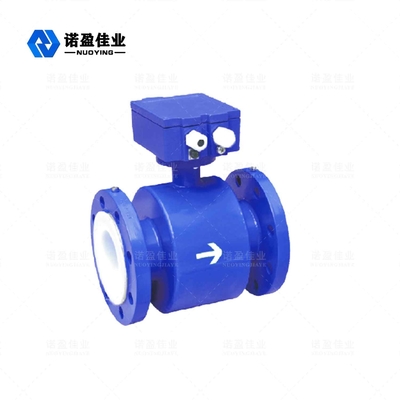

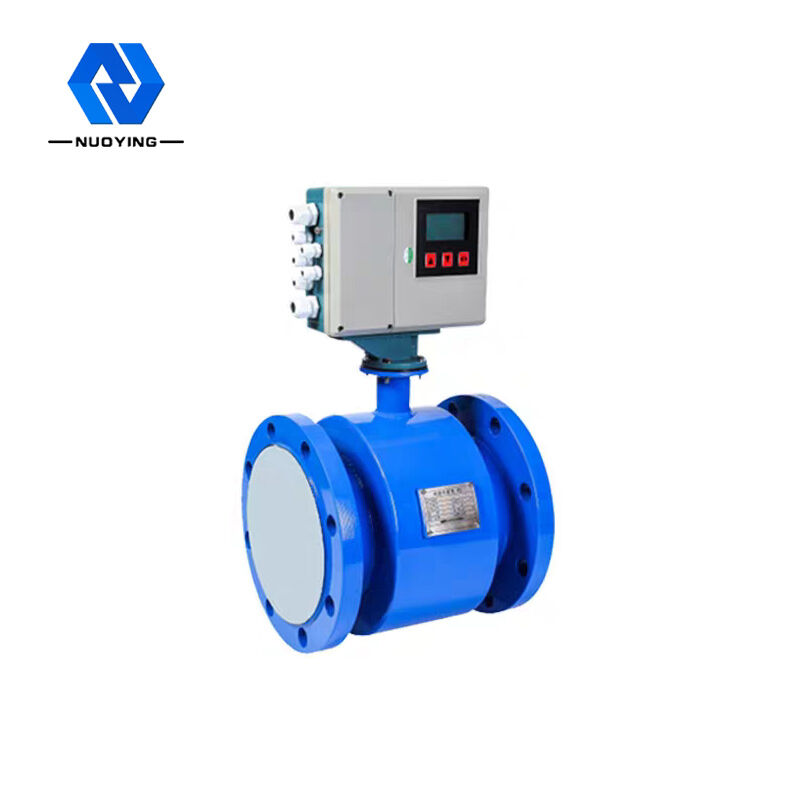

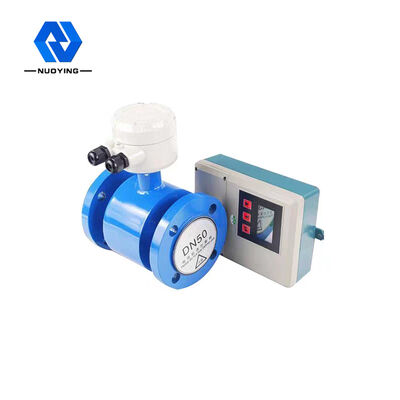

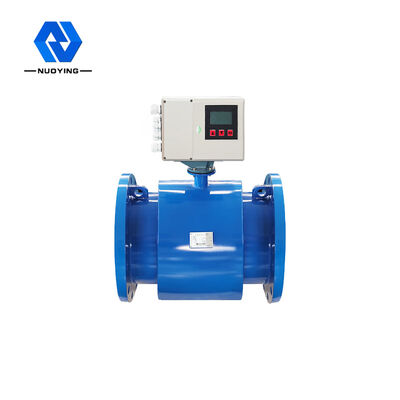

NYLL-CH جهاز إرسال التدفق الكهرومغناطيسي 15 ملم إلى 800 ملم من الفولاذ المقاوم للصدأ
مقياس الحرارة الكهرومغناطيسي NYLL-CHص

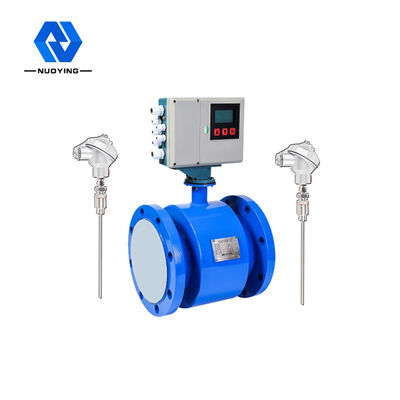

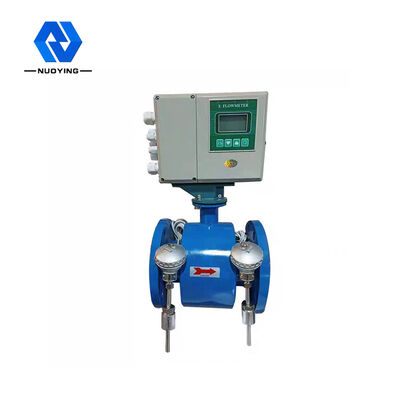

مقياس الطاقة الحرارية الكهرومغناطيسية من سلسلة NYLL-CH هو مقياس قياس لقياس الحرارة المنبعثة من المائع الحراري المحمل في نظام نقل الحرارة ، ويستخدم دقة عالية وموثوقية عالية لمقياس التدفق الكهرومغناطيسي كمقياس للتدفق ، باستخدام مقياس عالي. الدقة والاستقرار العالي للمقاومة الحرارية البلاتينية لإجراء قياس درجة الحرارة ، بحيث يكون لمقياس الطاقة الحرارية أداء قياس ممتاز للغاية.يمكن استخدامه على نطاق واسع في قياس المناطق السكنية المدنية ومباني المكاتب والشركات ومؤسسات التدفئة المركزية والتدفئة وتكييف الهواء والحرارة الأخرى.
مقياس الحرارة الكهرومغناطيسي NYLL-CHصالمعايير الفنية
|
اساسي القطر الاسمي نطاق معدل التدفق دقة الموصلية المتوسطة |
JB / T 9248-2015 / GB / T32224-2015 / CJ128-2007 15 ~ 800 ملم 0.5 - 10 م / ث ± 0.5٪ R ، ± 1٪ R (أقل من DN200) القيمة النظرية ≥5uS / سم ، قيمة الاستخدام الفعلي ≥30uS / سم. |
|||
| الضغط الاسمي | قياسي 1.0MPa | اختياري 1.6 ميجا باسكال | 2.5 ميجا باسكال اختياري | 4.0 ميجا باسكال اختياري |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| درجة الحرارة المحيطة |
المستشعر نوع متكامل |
0 ℃ - + 80 ℃ 或 -25 ℃ - + 120 ℃ 或 + 70- + 250 ℃ -10 ℃ - + 55 درجة |
||
|
أعلى متوسط درجة الحرارة |
نوع متكامل | + 80 | ||
|
نوع منفصل |
بطانة النيوبرين (CR) | + 80 | ||
| مطاط السيليكون (FVMQ) | -20- + 250 درجة | |||
|
PTFE (PFA) بطانة PTFE (F4) بطانة بولي فلورو إيثيلين بالبروبيلين (F46) |
+ 80 ℃ 或 + 120 ℃ | |||
|
إشارة الخرج حجم منفذ كبل الطاقة الجهد الكهربي استهلاك الطاقة وضع الاتصال شفة التوصيل شفة التوصيل |
4-20 مللي أمبير ؛النبض / التردد 2 كيلو هرتز (افتراضي) ، SKHz (الحد الأقصى): M20 * 1.5 (وصلة نايلون قياسية مقاومة للماء ، وصلة معدنية اختيارية مقاومة للانفجار) 110 / 220VAC (100-240VAC) ، 50Hz / 60Hz ； 24VDC ± 10٪ ≤20 واط RS -485 ، دعم MODBUS القياسي - بروتوكول RTU ، بروتوكول HART ، GPRS الفولاذ المقاوم للصدأ 316L ، Hastelloy C ، Hastelloy B ، التيتانيوم ، التنتالوم ، البلاتين بين النوع المُدرج ، يجب تخصيص أقطاب من النوع الخارجي المُدرج قياسي 3-4 أقطاب (قطبان قياس ، 十 أقطاب تأريض) ، تم تكوينهما حسب العيار تماشيًا مع المعيار الوطني GB9119 (يمكن تخصيصه وفقًا لمتطلبات المستخدم) بما يتماشى مع المعيار الوطني GB9119 (يمكن تخصيصه وفقًا لمتطلبات المستخدم) |
|||
| مادة حلقة التأريض | الفولاذ المقاوم للصدأ ، الفولاذ المقاوم للصدأ المحتوي على الموليبدينوم | |||
| DN15-DN450 | الفولاذ المقاوم للصدأ lCr18Ni9Ti (الفولاذ المقاوم للصدأ الأوستنيتي العادي SUS321) | |||
| مواد الإسكان | يجب تخصيص الفولاذ الكربوني القياسي والفولاذ المقاوم للصدأ | |||
| درجة الحماية | نوع منفصل IP68 ، IP65 | |||
| نوع متكامل IP65 | ||||
مقياس الحرارة الكهرومغناطيسي NYLL-CHص ميزات التصميم
◎تستخدم المقاومة الحرارية PT1000 لقياس درجة الحرارة ، ومقياس التدفق الكهرومغناطيسي لقياس التدفق ، مع دقة قياس عالية ، وأداء مستقر وموثوق ، وممتاز.
◎ لا يحتوي أنبوب القياس على أجزاء مقاومة ، ولا ضرر للضغط ، ولا يتأثر بجودة المياه السيئة.
نطاق التدفق المقاس واسع ويمكن ضبط معدل التدفق من 0.5 م / ث إلى 10 م / ث.
◎ شاشة عرض LCD ذات إضاءة خلفية كبيرة باللغة الصينية ، يمكن قراءتها بوضوح في ضوء قوي وبدون ضوء.
◎ لديها وظيفة العرض المتزامن لمعدل الحرارة التراكمي ، ومعدل التدفق التراكمي ، ومعدل الحرارة اللحظي ، ومعدل التدفق الفوري ، ودرجة حرارة مدخل المياه ، ودرجة حرارة المياه المتدفقة وغيرها من البيانات.
تم اعتماد طريقة تصحيح حرارة المحتوى الحراري الحراري مع التغيير العشوائي لدرجة الحرارة لضمان القياس الدقيق عند درجات حرارة الماء المختلفة.
◎ مع MODBUS ، HART ، GPRS ، خرج اتصال رقمي PROFIBUS ، مناسب للاتصال عن بعد. وظيفة حماية كلمة المرور ، لا يمكنك تعديل معلمات العمل بدون كلمة مرور.
