تفاصيل المنتج:
|
| نطاق معدل التدفق: | 0.5 - 10 م / ث | القطر الاسمي: | 15 ~ 800 ملم |
|---|---|---|---|
| درجة الحرارة المحيطة: | -25 درجة مئوية - + 120 درجة مئوية | درجة الحماية: | IP68 ، IP65 |
| دقة: | ± 0.5٪ R ， ± 1٪ R (أقل من DN200) | خرج الإشارة: | 4-20 مللي أمبير |
| الرطوبة المحيطة: | 5٪ 95٪ | نوع منفصل: | PTFE (PFA) |
| تسليط الضوء: | 2.5Mpa مقياس تدفق المياه الكهرومغناطيسية,مقياس تدفق المياه الكهرومغناطيسي NYLL-CH,مقياس التدفق الكهرومغناطيسي 1.6MPa |
||

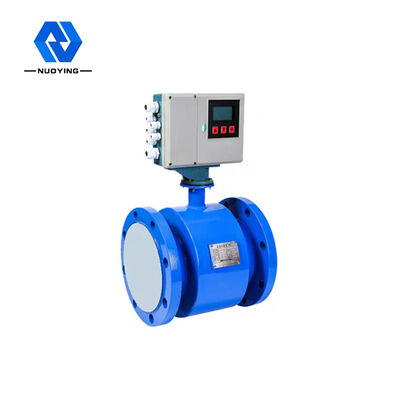

NYLL-CH 1.6MPa 2.5Mpa Mag مقياس تدفق المياه القطر الاسمي الكهرومغناطيسي

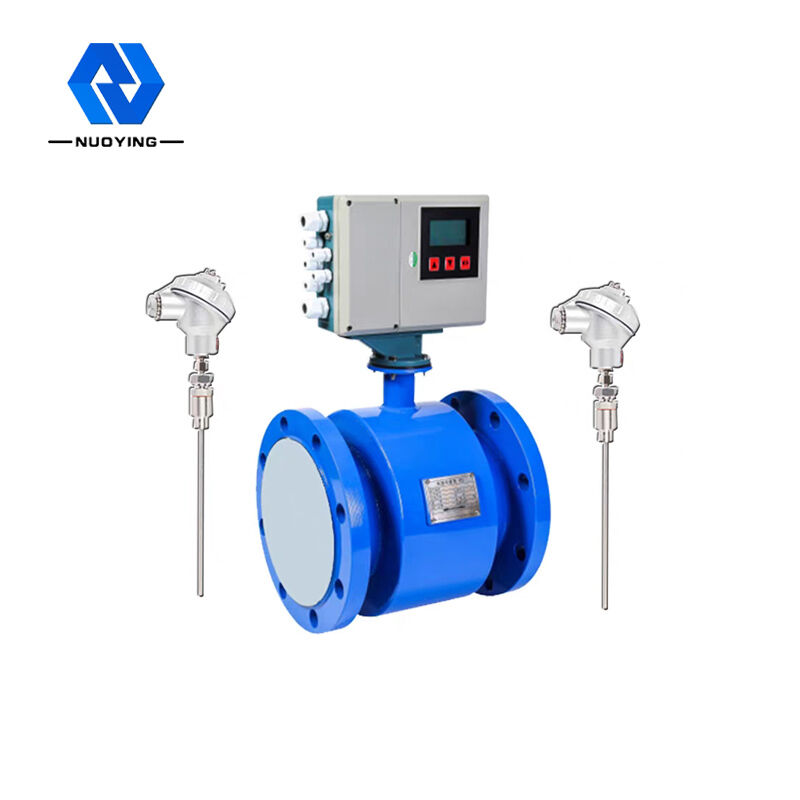

مقياس الحرارة الكهرومغناطيسي NYLL-CHص

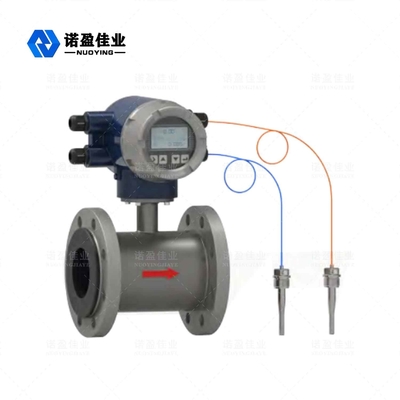

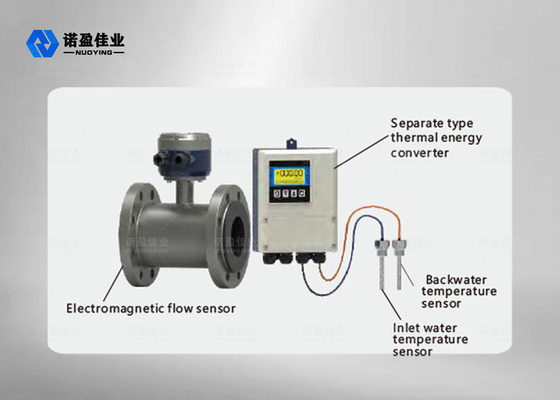

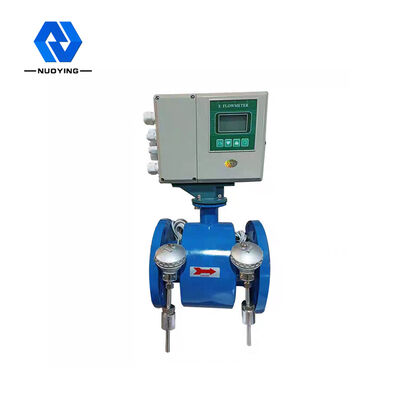

تم تصميم مقياس الحرارة الكهرومغناطيسي NYLL-CH للتطبيق الخاص لمحطة التبادل الحراري والطاقة الموزعة للمبنى الذكي ، والتي يمكنها قياس التدفق والبرد والحرارة بشكل مباشر.لا يحتاج إلى مجموع تدفق إضافي و Pt1000.إنه سهل التركيب بتكلفة منخفضة.يتم استخدام مستشعر التدفق الكهرومغناطيسي كمقياس حرارة كهرومغناطيسي لاكتشاف معدل تدفق مائع نقل الحرارة ، وله ميزات الدقة العالية ، ونطاق تطبيق واسع ، ومعايرة مريحة وبسيطة عبر الإنترنت.
مقياس الحرارة الكهرومغناطيسي NYLL-CHصالمعايير الفنية
|
اساسي القطر الاسمي نطاق معدل التدفق دقة الموصلية المتوسطة |
JB / T 9248-2015 / GB / T32224-2015 / CJ128-2007 15 ~ 800 ملم 0.5 - 10 م / ث ± 0.5٪ R ، ± 1٪ R (أقل من DN200) القيمة النظرية ≥5uS / سم ، قيمة الاستخدام الفعلي ≥30uS / سم. |
|||
| الضغط الاسمي | قياسي 1.0MPa | اختياري 1.6 ميجا باسكال | 2.5 ميجا باسكال اختياري | 4.0 ميجا باسكال اختياري |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| درجة الحرارة المحيطة |

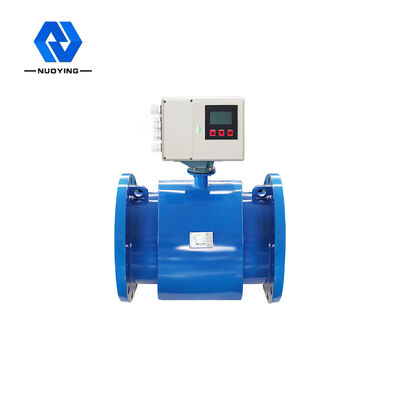

المستشعر نوع متكامل |
0 ℃ - + 80 ℃ 或 -25 ℃ - + 120 ℃ 或 + 70- + 250 ℃ -10 ℃ - + 55 درجة |
||
|
أعلى متوسط درجة الحرارة |
نوع متكامل | + 80 | ||
|

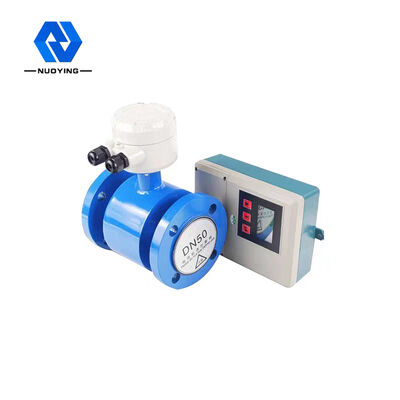

نوع منفصل |
بطانة النيوبرين (CR) | + 80 | ||
| مطاط السيليكون (FVMQ) | -20- + 250 درجة | |||
|
PTFE (PFA) بطانة PTFE (F4) بطانة بولي فلورو إيثيلين بالبروبيلين (F46) |
+ 80 ℃ 或 + 120 ℃ | |||
|
إشارة الخرج حجم منفذ كبل الطاقة الجهد الكهربي استهلاك الطاقة وضع الاتصال شفة التوصيل شفة التوصيل |
4-20 مللي أمبير ؛النبض / التردد 2 كيلو هرتز (افتراضي) ، SKHz (الحد الأقصى): M20 * 1.5 (وصلة نايلون قياسية مقاومة للماء ، وصلة معدنية اختيارية مقاومة للانفجار) 110 / 220VAC (100-240VAC) ، 50Hz / 60Hz ； 24VDC ± 10٪ ≤20 واط RS -485 ، دعم MODBUS القياسي - بروتوكول RTU ، بروتوكول HART ، GPRS الفولاذ المقاوم للصدأ 316L ، Hastelloy C ، Hastelloy B ، التيتانيوم ، التنتالوم ، البلاتين بين النوع المُدرج ، يجب تخصيص أقطاب من النوع الخارجي المُدرج قياسي 3-4 أقطاب (قطبان قياس ، 十 أقطاب تأريض) ، تم تكوينهما حسب العيار تماشيًا مع المعيار الوطني GB9119 (يمكن تخصيصه وفقًا لمتطلبات المستخدم) بما يتماشى مع المعيار الوطني GB9119 (يمكن تخصيصه وفقًا لمتطلبات المستخدم) |
|||
| مادة حلقة التأريض | الفولاذ المقاوم للصدأ ، الفولاذ المقاوم للصدأ المحتوي على الموليبدينوم | |||
| DN15-DN450 | الفولاذ المقاوم للصدأ lCr18Ni9Ti (الفولاذ المقاوم للصدأ الأوستنيتي العادي SUS321) | |||
| مواد الإسكان | يجب تخصيص الفولاذ الكربوني القياسي والفولاذ المقاوم للصدأ | |||
| درجة الحماية | نوع منفصل IP68 ، IP65 | |||
| نوع متكامل IP65 | ||||
مقياس الحرارة الكهرومغناطيسي NYLL-CHصأداء المعلمات
| مزود الطاقة | 220VAC / 24VDC مستشعر درجة الحرارة Pt1000 |
| وضع الاتصال | RS-485 دقة قياس درجة الحرارة ± Q1 درجة مئوية |
| بروتوكول الاتصال | Modbus- RTUBACnet درجة حرارة متوسطة 2-180 درجة مئوية |
| أقصى مسافة اتصال | 400 م نطاق فرق درجة الحرارة 2K-80K |
| درجة الدقة | 2 درجة تخزين البيانات البيانات التاريخية لمدة 18 شهرا |
| موقع التثبيت | أنبوب المدخل ، أنبوب الإرجاع اختياري درجة الحرارة المحيطة -10 درجة مئوية -60 درجة مئوية |
مقياس الحرارة الكهرومغناطيسي NYLL-CHص مبدأ العمل

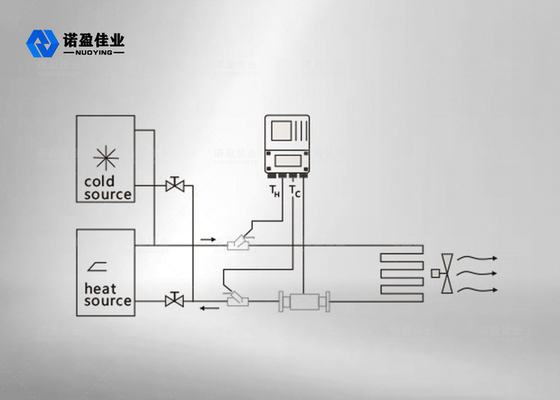

يتدفق الماء الساخن (الماء البارد) الذي يتم توفيره عن طريق مصدر الحرارة إلى نظام التبادل الحراري (المبرد ، مبادل الحرارة أو النظام المركب المكون منها) عند درجة حرارة أعلى (أقل) ، ويتدفق عند درجة حرارة منخفضة (أعلى). يتم إطلاقه أو امتصاصه للمستخدم من خلال تبادل الحرارة (ملاحظة: تتضمن هذه العملية عملية تبادل الطاقة لنظام التدفئة ونظام التبريد).
عندما يتدفق الماء من خلال نظام التبادل الحراري ، يتم حساب كمية الحرارة المنبعثة أو الممتصة بواسطة النظام وعرضها بواسطة الآلة الحاسبة ، وفقًا لمعدل التدفق gτi1ven بواسطة التدفق senτ1sor ودرجة حرارة الماء الخلفي الناتج عن مستشعر درجة الحرارة pτ0aired ، والوقت الذي يمر فيه تدفق المياه.
Q = ∫ q × ∆h × dτ = ∫ ρ × qv × ∆h × dτ
س: كمية الحرارة المنبعثة أو الممتصة بواسطة النظام ، Jor kWh ؛Qm: كتلة الماء المتدفق عبر مقياس الحرارة ، كجم / ساعة ؛
Qv ؛ حجم تدفق المياه المتدفقة عبر مقياس الحرارة ، m3 / h ؛P: كثافة المياه المتدفقة عبر مقياس الحرارة ، كجم / مللي ثانية ؛
△ ح: فرق المحتوى الحراري للماء عند درجات حرارة مدخل ومخرج نظام التبادل الحراري ، J / كجم ؛
T: الوقت ، ح ؛
مقياس الحرارة الكهرومغناطيسي NYLL-CHص ميزات التصميم
◎ قياس البرودة والحرارة: المحول له وظيفة قياس البرودة والحرارة مباشرة ، ومجهز بـ 2 معيار Pt1000.لا يحتاج إلى أن يكون مجهزًا بمجموع تدفق بارد وحرارة لتسهيل التثبيت وتقليل تكلفة الشراء والتركيب.
موثوقية عالية: بعد اختبارات صارمة مثل EMC ، والسلامة ، ودرجة الحرارة العالية والمنخفضة ، والتي تكون أعلى من المعايير الوطنية GB / T17616 ، GB / 2423 ، GB / T16499.
◎ استجابة سريعة: استخدم 32BitMCU و 24 BitADC وخوارزمية تصفية محسّنة ، واستجابة سريعة ، وبيانات قياس دقيقة ومستقرة ، ومناسبة للقياس والتحكم عند مطابقة المعدات.
◎ قطب التأريض: تقنية NONCON الحاصلة على براءة اختراع ، والتي تشكل توازن القياس في قسم القياس وتزيل خطأ القياس الناجم عن التأريض الضعيف لضمان دقة القياس على المدى الطويل.لا يحتاج إلى أن يكون مجهزًا بحلقة تأريض لتقليل تكاليف المواد والتركيب.
◎ تقنية IP68 المنفصلة: استخدم تقنية تصميم IP68 المفصلة خصيصًا ، واستخدم مانع التسرب IP68 المستورد الخاص ، وكابل IP68 الخاص وتصميم ختم IP68 المتعدد لمنع تكثيف مستشعر IP68 المنفصل.
نسبة إشارة إلى ضوضاء عالية: يستخدم المستشعر تقنية نسبة إشارة إلى ضوضاء عالية.يستخدم المحول أجزاء منخفضة الضوضاء وعالية الدقة وتكنولوجيا التصميم لتسهيل قياس الحد الأدنى من التدفق.
◎ تصميم منخفض الطاقة ؛تصميم دائرة الإثارة الأمثل ، يتم تقليل استهلاك الطاقة بأكثر من 3 مرات مقارنة بمقاييس التدفق الكهرومغناطيسي التقليدية ، ويمكنها تحقيق توفير الطاقة في عدد كبير من التطبيقات.
◎ العرض الصيني: استخدم شاشة عرض LCD الصينية لسهولة الفهم والتشغيل
◎ تقنية إمداد الطاقة المُحسَّنة: استخدام تصميم مُحسَّن لإمداد الطاقة ، وتكنولوجيا ناضجة وموثوقة ، وكفاءة تحويل عالية ، واستخدام موثوق به على المدى الطويل.
◎ توصيل سريع: استخدم أفضل كتلة طرفية عالمية للعلامة التجارية ، وهي سريعة ومريحة وموثوقة ، لضمان قياس ثابت وموثوق به على المدى الطويل.
◎ إشارة الخرج: epuiped مع معيار RS-485 ، (4-20) مللي أمبير ، تردد / نبضة ، استجابة خرج سريعة ، ويتم تزويد المنفذ بإجراءات حماية مثل الحماية من الصواعق.
