تفاصيل المنتج:
|
| نسبة المدى: | 20: 1 | درجة الدقة: | نوع الأنبوب: 0.5 درجة ، 1.0 درجة ؛ |
|---|---|---|---|
| بطانة مطاطية عادية: | -20 ~ + 60 درجة مئوية | بطانة مطاطية عالية الحرارة: | -20 ~ + 90 درجة مئوية |
| بطانة PTFE: | -30 ~ + 100 درجة مئوية | ارتفاع درجة الحرارة بطانة tetrafluoro: | -20 ~ + 180 درجة مئوية |
| نطاق معدل التدفق: | 0.1-10 م / ث | مزود الطاقة: | 220VAC أو 24VDC |
| تسليط الضوء: | مقياس التدفق الكهرومغناطيسي NYLD,مقياس التدفق الكهرومغناطيسي الذكي 10m / S,مقياس المجال الكهرومغناطيسي الذكي 20mA |
||

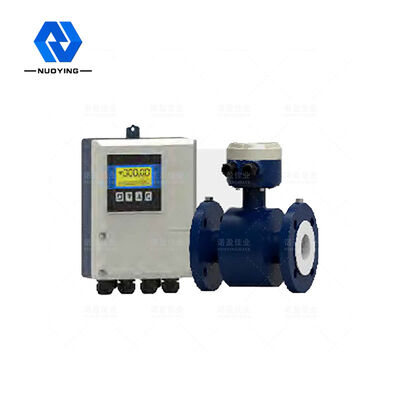

NYLD 4-20mA مقياس التدفق الكهرومغناطيسي الذكي 0.1-10m / S عالي الدقة
مقياس الجريان الكهرومغناطيسي الذكي NYLD

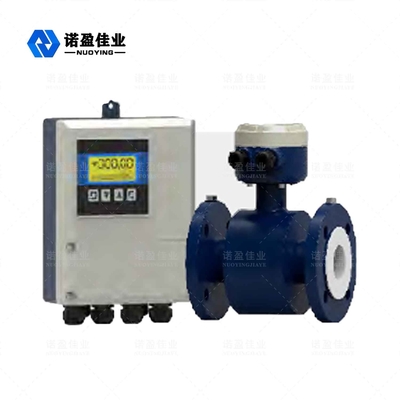

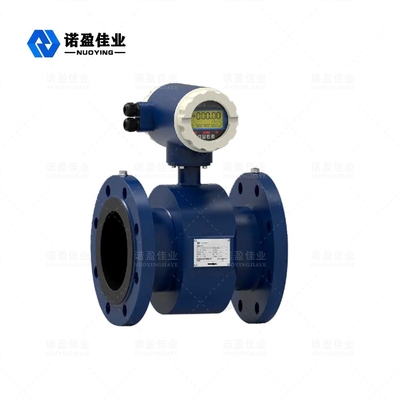

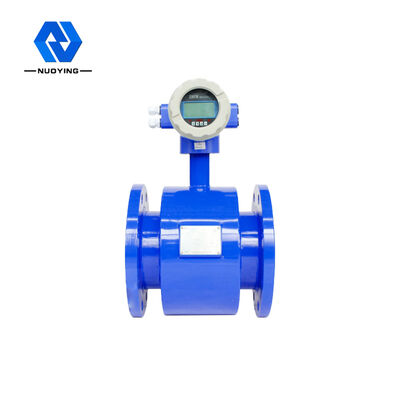

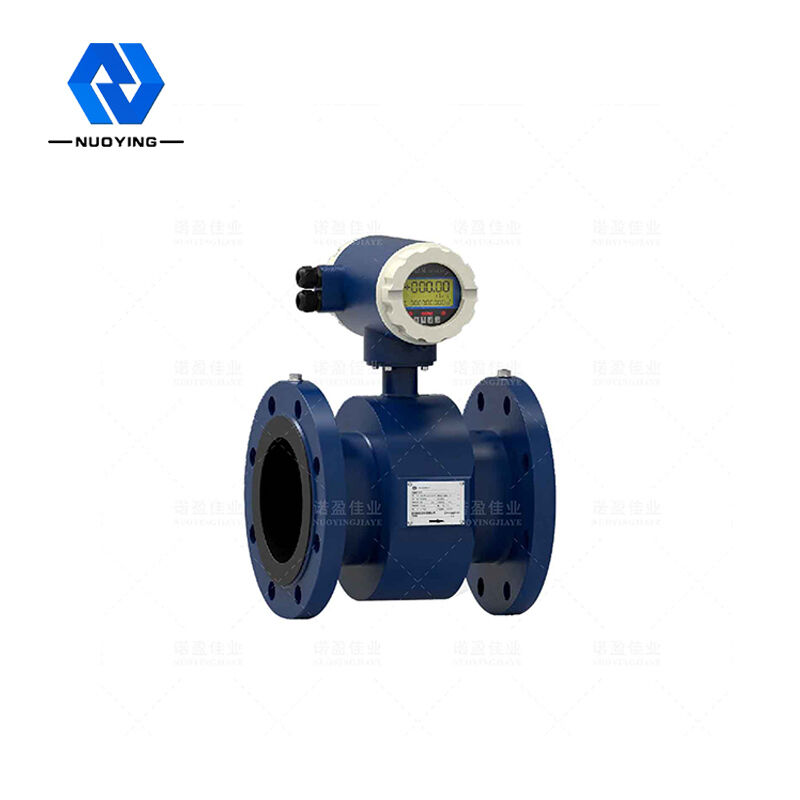

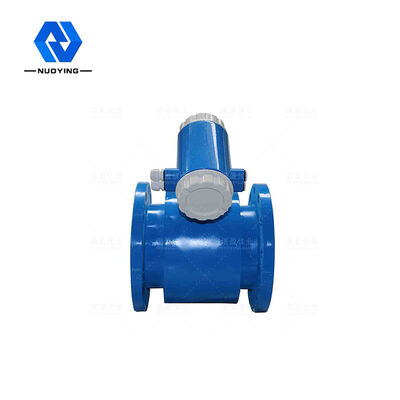

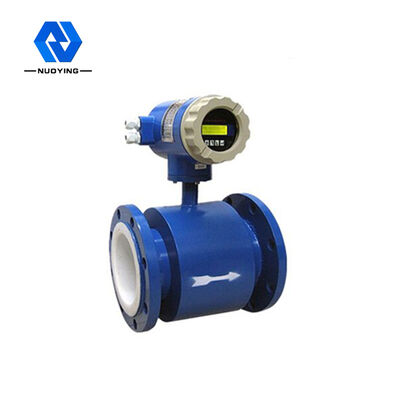

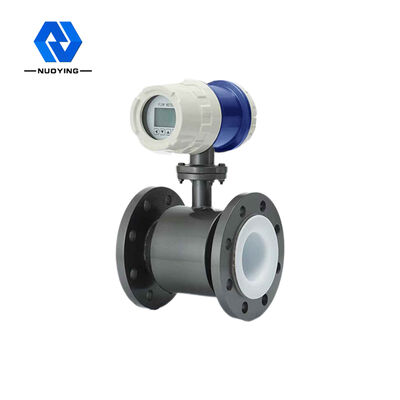

يتكون مقياس التدفق الكهرومغناطيسي الذكي من نوع NYLD من مستشعر ومحول.يعتمد على قانون فاراداي للحث الكهرومغناطيسي ، والذي يستخدم لقياس تدفق حجم السائل الموصل مع الموصلية أكبر من 5μs / cm.إنه مقياس حثي لقياس تدفق حجم الوسط الموصّل.بالإضافة إلى قياس تدفق حجم السائل الموصل العام ، يمكن استخدامه أيضًا لقياس تدفق حجم السوائل القوية المسببة للتآكل مثل الأحماض القوية والقلوية والسائل المعلق السائل ثنائي الطور المنتظم مثل الطين ولب الورق ولب الورق .يستخدم wdely لقياس تدفق البترول والكيماويات والمعادن والمنسوجات وصناعة الورق وحماية البيئة والأغذية والقطاعات الصناعية الأخرى وإدارة البلدية وبناء الحفاظ على المياه والأنهار وغيرها من المجالات.
مقياس الجريان الكهرومغناطيسي الذكي NYLD اِصطِلاحِيّ المعلمات
|
الاسمي القياسي القطر (مم) (المواصفات الخاصة يمكن تخصيصها) |
جي بي / تي 9248-2015 نوع الأنبوب PTFE بطانة: DN10 ~ DN600 ؛أنبوب بطانة المطاط نوع الحبر: DN40 ~ DN2200 نوع المكون الإضافي: DN150 ~ DN3000 |
| اتجاه التدفق | ايجابي وسلبي |
| نسبة المدى | 20: 1 |
| خطأ التكرار | ± 0.1٪ من القيمة المقاسة |
| درجة الدقة |

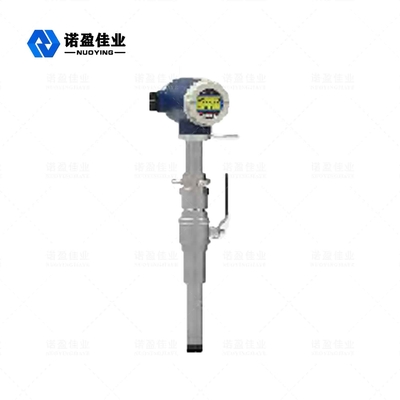

نوع الأنبوب: 0.5 درجة ، 1.0 درجة ؛ المكونات في: 1.5 درجة ، 2.0 درجة |
| قياس درجة الحرارة المتوسطة |
البطانة المطاطية العادية: -20 ~ + 60 درجة مئوية بطانة مطاطية عالية الحرارة: -20 ~ + 90 درجة مئوية بطانة PTFE: -30 ~ + 100 درجة مئوية بطانة tetrafluoro عالية الحرارة: -20 ~ + 180 درجة مئوية |
|
ضغط التشغيل المقدر (يمكن تخصيص الضغط العالي)
|
DN10 － DN150: ≤1.6MPa DN200 DN350: ≤1.0 ميجا باسكال DN400 DN1000: ≤0.6 ميجا باسكال DN450 － DN2200: ≤0.25 ميجا باسكال |
| نطاق معدل التدفق | 0.1-10 م / ث |
| نطاق الموصلية | موصلية المائع المقاس ≥5μs / cm |
| خرج الإشارة | 4-20mA (مقاومة الحمل 0 ~ 750Ώ) ، النبض / التردد ، مستوى التحكم |
| إخراج الاتصال |
Rs485 بروتوكول MODBUS للاتصالات ، واجهة اتصال HART |
| مزود الطاقة | 220VAC أو 24VDC |
|
مطلوب مباشرة طول الأنابيب |
المنبع ≥5DN المصب ≥2DN |
| وضع اتصال | يستخدم مقياس التدفق والأنبوب وصلة شفة ، والحافة تتوافق مع المعيار الوطني: GB / T9115.1-200 |
| درجة مقاومة للانفجار | ExdllСT6 |
| درجة الحماية | IP65 ، يمكن تخصيصه حتى IP68 |
| درجة الحرارة المحيطة | －25 ～ ＋ 60 ℃ |
| الرطوبة المحيطة | 5٪ 95٪ |
| إجمالي استهلاك الطاقة | أقل من 20 وات |
مقياس الجريان الكهرومغناطيسي الذكي NYLD التشغيل مبدأ
وفقًا لمبدأ الحث الكهرومغناطيسي Faraday ، يتم تثبيت زوج من أقطاب الكشف على جدار الأنبوب عموديًا على محور أنبوب القياس والخط المغناطيسي للقوة. خط القوة المغناطيسية لتوليد جهد مستحث. يتم الكشف عن الجهد المستحث بواسطة قطبي الكشف وتتناسب القيمة مع معدل التدفق. القيمة هي:
E = KBVD حيث: E- احتمال مستحث ؛
العامل K المتعلق بتوزيع المجال المغناطيسي والطول المحوري ؛
شدة الحث المغناطيسي ب.
متوسط معدل التدفق السائل موصل على شكل V ؛
تباعد D- القطب.(قياس القطر الداخلي للأنبوب)
ينقل المستشعر الإمكانات المستحثة كإشارة تدفق إلى المحول. بعد سلسلة من المعالجة الرقمية مثل التضخيم وترشيح التحويل ، يتم عرض معدل التدفق اللحظي ومعدل التدفق المتراكم بواسطة البلورة النقطية السائلة مع الإضاءة الخلفية. - خرج 20mA ، خرج إنذار وخرج تردد ، ولديه واجهة اتصال RS-485 ، ويدعم HART و MODBUS
البروتوكولات.
مقياس الجريان الكهرومغناطيسي الذكي NYLD ميزات التصميم
■ المعالجة الرقمية الكاملة ، والقدرة القوية على مقاومة التداخل ، والقياس الموثوق ، والدقة العالية ، ونطاق قياس التدفق يمكن أن يصل إلى 150: 1 ؛
■ مصدر طاقة التبديل EMI منخفض للغاية ، ونطاق جهد كبير من مصدر طاقة مناسب ، وأداء جيد لمقاومة EMI ؛
■ استخدام معالج دقيق مكون من 16 بتًا ، مع سرعة تشغيل عالية ودقة عالية وإثارة موجة مستطيلة منخفضة التردد قابلة للبرمجة ، مما يحسن استقرار قياس التدفق وانخفاض استهلاك الطاقة ؛
■ استخدام أجزاء SMD وتكنولوجيا تثبيت السطح (SMT) ، وموثوقية عالية للدائرة ؛
■ لا توجد أجزاء متحركة في الأنبوب ، ولا توجد أجزاء مانعة للتدفق ، ولا يوجد تقريبًا أي فقد إضافي للضغط في القياس ؛
■ يمكن تعديل النطاق عبر الإنترنت في الموقع وفقًا للاحتياجات الفعلية للمستخدمين ؛
■ تكون نتائج القياس مستقلة عن المعلمات الفيزيائية مثل توزيع سرعة التدفق وضغط المائع ودرجة الحرارة والكثافة واللزوجة ؛
■ شاشة LCD بإضاءة خلفية عالية الوضوح ، قائمة تشغيل كاملة صينية ، سهلة الاستخدام ، سهلة التشغيل ، سهلة التعلم والفهم ؛
■ مع خرج إشارة الاتصال الرقمي مثل RS485 و RS232 و Hartand Modbus (اختياري) ؛
■ مع وظيفة الاختبار الذاتي والتشخيص الذاتي ؛
■ مع وظيفة التسجيل الكلي بالساعة ، تسجيل إجمالي كمية التدفق بالساعات ، مناسبة لقياس مشاركة الوقت (اختياري) ؛
■ هناك ثلاث وحدات تكامل ، والتي يمكنها عرض مبلغ التراكم الأمامي ، ومبلغ التراكم العكسي ومقدار حساب الفرق على التوالي .. هناك ساعة داخلية لتخفيض الطاقة ، يمكنها تسجيل 16 مرة من فترات انقطاع التيار الكهربائي.(اختياري)؛
■ مع مشغل محمول يعمل بالأشعة تحت الحمراء ، معدل اتصال 115 كيلو هرتز ، يمكنه تشغيل جميع وظائف المحول عن بُعد دون اتصال (اختياري).
