تفاصيل المنتج:
|
| موديل المنتج: | NYRD809 | نوع الهوائي: | نوع القرن |
|---|---|---|---|
| مادة الهوائي: | 304 | تطبيق نموذجي: | مواد صلبة مختلفة |
| نطاق القياس: | 0-30 م | دقة القياس: | 0.05٪ ~ 0.1٪ F. S. |
| درجة حرارة العملية: | - 40 ~ + 1200 درجة مئوية | ضغط العملية: | -0.1 ～ 2.0 ميجا باسكال |

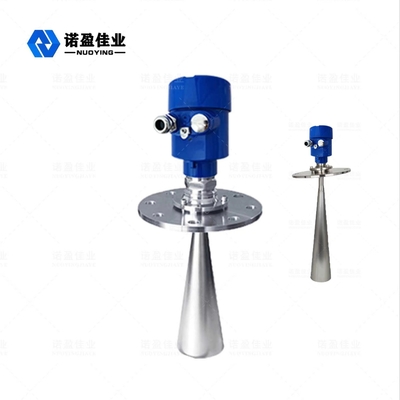

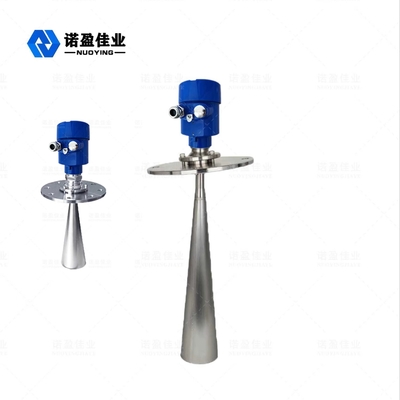

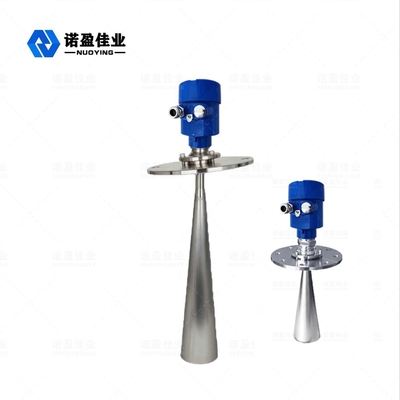

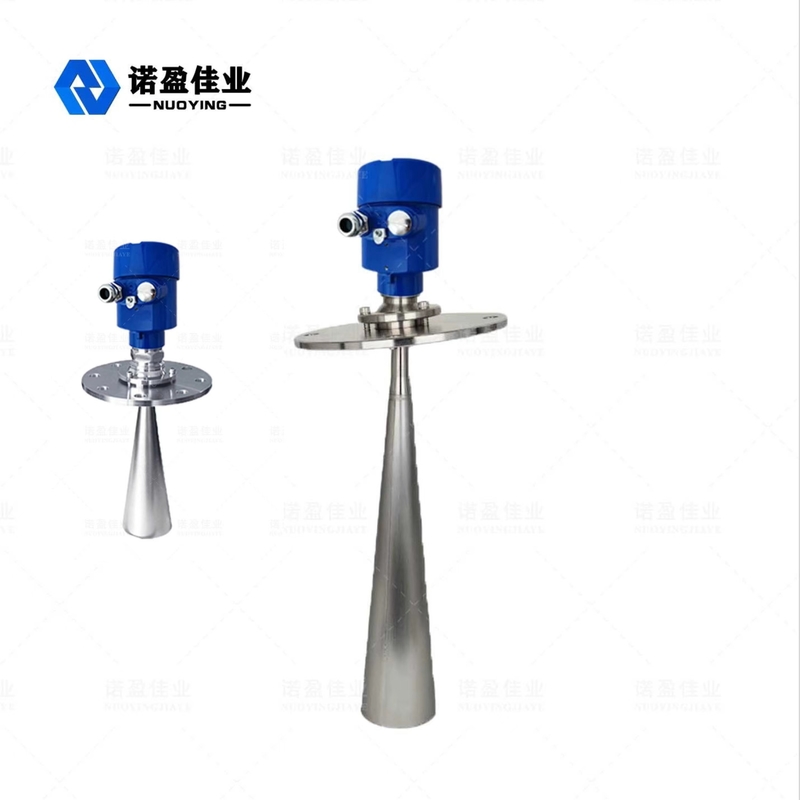

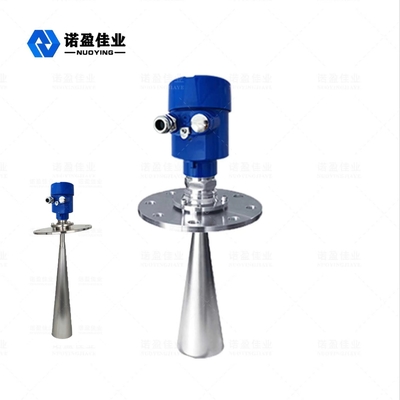

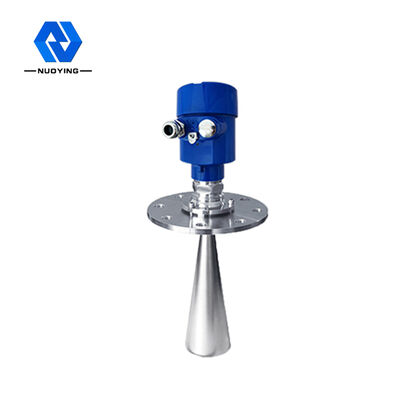

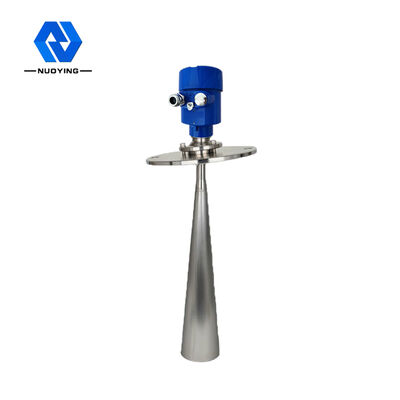

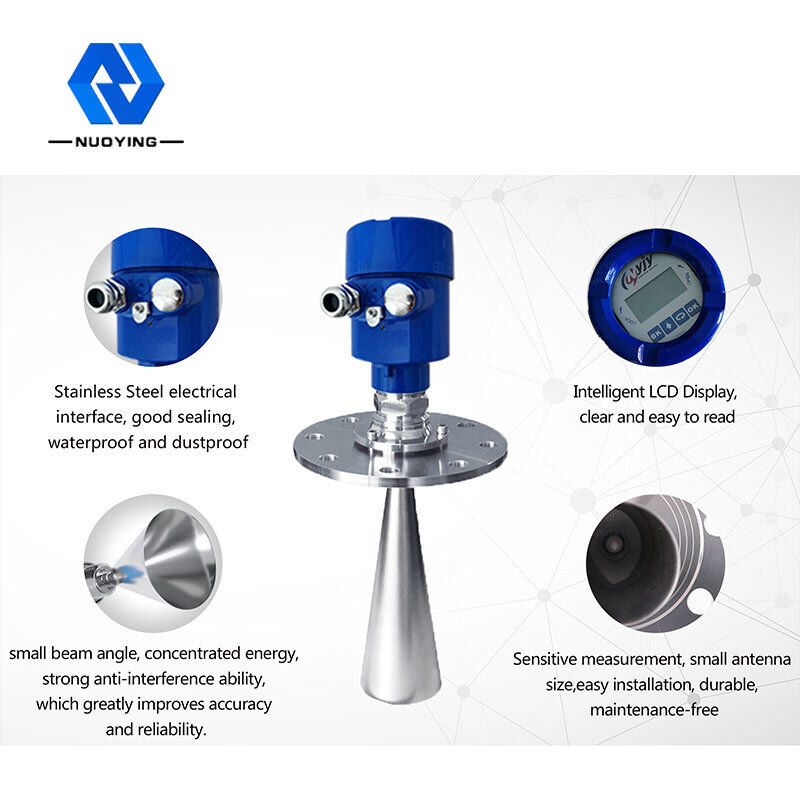

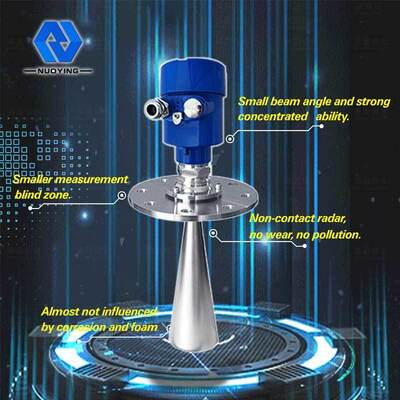

26G مقياس مستوى الرادار NYRD809 منطقة صغيرة عمياء عالية التردد
26G مبدأ العمل متر مستوى الرادار
يرسل هوائي مستوى الرادار نبضات ميكروويف ضيقة تنتقل إلى أسفل عبر الهوائي.عندما تلامس الموجة النبضية سطح الوسيط المقاس ، تنعكس الموجة النبضية مرة أخرى ويستقبلها نظام الهوائي مرة أخرى.يتم إرسال الإشارة إلى جزء الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة مستوى (نظرًا لأن سرعة انتشار النبض سريعة للغاية ، فإن الوقت الذي تستغرقه الموجة الكهرومغناطيسية للوصول إلى الهدف والعودة إلى جهاز الاستقبال بعد الانعكاس يكون فوريًا تقريبًا).
قياس مستوى المسند: السطح السفلي للخيط أو سطح الختم للشفة.
ملاحظة: عند استخدام مؤقت مستوى الرادار ، يجب التأكد من أن أعلى مستوى لا يمكن أن يدخل المنطقة العمياء (المنطقة الموضحة في D في الشكل).
26G مقياس مستوى الرادار المعايير الفنية
|
تطبيقات نموذجية |
المواد الصلبة المختلفة (الحبوب ، الحصى ، خام الحديد ، الفحم ، إلخ.) |
| موديل المنتج | NYRD809 |
|
نوع الهوائي |
نوع القضيب ، نوع قطرة الماء ، نوع اللوحة المسطحة ، نوع القرن ، نوع السطح المصقول ، نوع العدسة |
| مادة الهوائي | PTFE ، 304 ، 316 ، PP ، PFA |
| نطاق القياس | 10 م ، 20 م ، 30 م ، 35 م ، 40 م ، 80 م |
| دقة القياس | 0.05٪ ~ 0.1٪ F. S. |
| مزود الطاقة | 24VDC (سلكان ، أربعة أسلاك) ، 220VAC |
| خرج الإشارة | 4 ... 20mA / HART / RS485 / Modbus |
| درجة حرارة العملية | - 40 ~ + 1200 درجة مئوية |
| ضغط العملية | - 0.1 ~ 2.0 ميجا باسكال |
| عملية اتصال | خيط ، قوس ، شفة ، مشبك صحي (اختياري) |
| الواجهة الكهربائية | M20 × 1.5 ، 1/2 بوصة NPT |
| درجة الحماية | IP65 ، IP67 ، IP68 (اختياري) |
| درجة الانفجار | Exia Ⅱ CT6 Ga، Exd Ⅱ CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
ملاحظة: يمكن تصميم المنتجات المخصصة وفقًا للمتطلبات المحددة للمستخدمين!
