تفاصيل المنتج:
|
تطبيق نموذجي: | سائل موصل وطين | موديل المنتج: | NYLD-GD |
---|---|---|---|
القطر الاسمي: | DN6mm-DN3000mm | الضغط الاسمي: | 0.6 ~ 4.0MPa (يمكن تخصيص ضغط خاص) |
نطاق القياس: | 1500: 1 إعداد معدل التدفق <15m / s | دقة القياس: | 0.5٪ الإعداد الافتراضي ، 0.3٪ أو 0.2٪ اختياري |
أشكال القطب: | قياسي ، مكشطة وشكل قابل للاستبدال | إشارة الخرج: | التردد والإنذار والنبض الناتج |

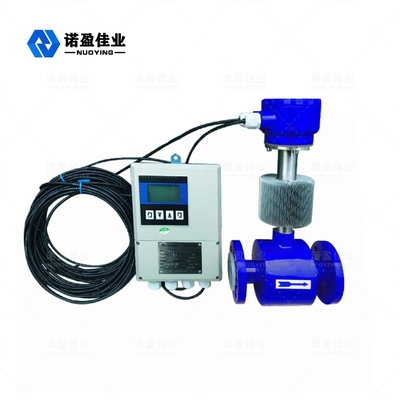

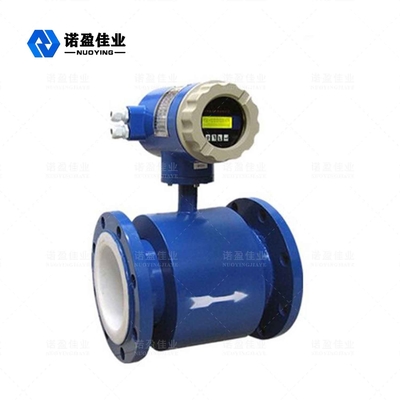

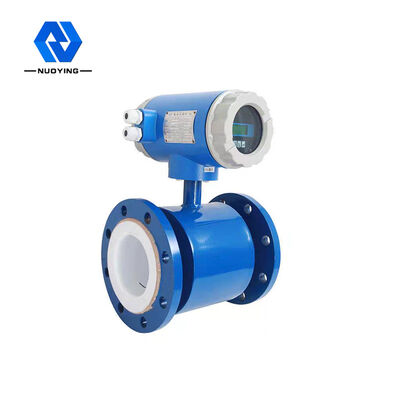

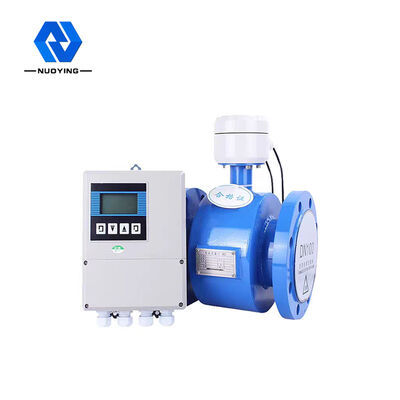

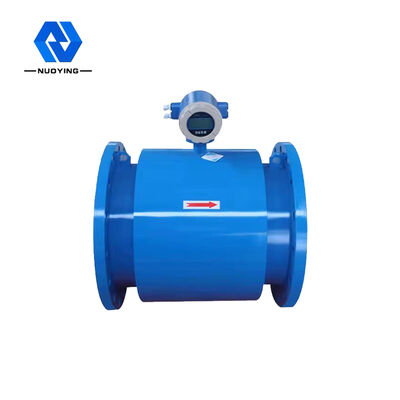

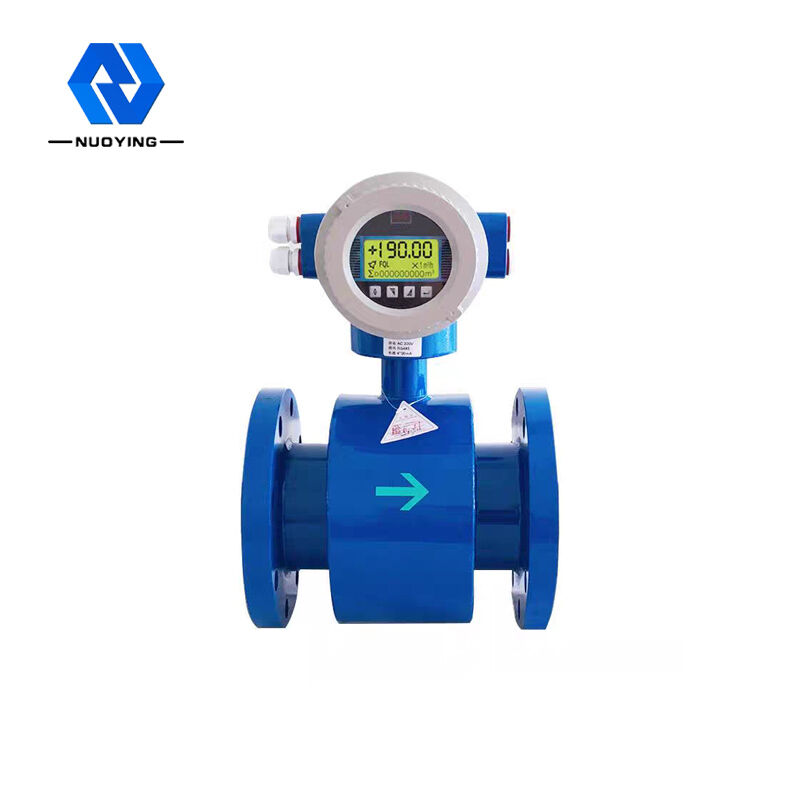

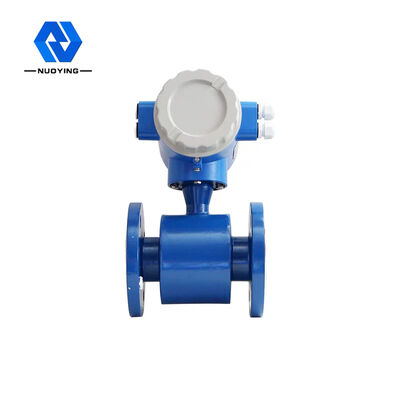

دقة عالية وموثوقية Nyld Pipeline Electromagnetic Flowmeter no Flow-blocking Parts
مقاومة الضغط العالي لخط أنابيب Nyld مقياس الجريان الكهرومغناطيسي المخرجات المتعددة مبدأ التشغيل
مقياس التدفق الكهرومغناطيسي لخط الأنابيب هو نوع واحد من مقياس الجريان بدقة وموثوقية عالية.يمكنه قياس معدل تدفق السائل الموصل والطين في خط أنابيب مغلق ، ويستند مبدأ القياس على قانون فاراداي للحث الكهرومغناطيسي.أي عندما يقطع السائل الموصل الخطوط المغناطيسية في المجال المغناطيسي ، تتولد القوة الدافعة الكهربائية المستحثة في الموصل:
E = KBVD
K: أداة ثابتة B: شدة الحث المغناطيسي
الخامس: متوسط معدل التدفق في المقطع العرضي لأنبوب القياس
D: القطر الداخلي لأنبوب القياس
عند قياس معدل التدفق ، يتدفق السائل عبر مجال مغناطيسي عموديًا على اتجاه التدفق.يحفز تدفق السائل الموصل إشارة جهد تتناسب مع متوسط معدل التدفق (أي معدل تدفق الحجم).يتم الكشف عن إشارة الجهد المستحث بواسطة قطبين كهربائيين في اتصال مباشر مع السائل ، يتم نقلهما إلى مكبر الصوت عبر الكابل ، وفي النهاية يتم تحويلهما إلى إشارة خرج تيار موحد.
مقياس الجريان الكهرومغناطيسي لخط الأنابيب ميزة التصميم
◎ لا تتأثر دقة القياس بالتغيرات في كثافة السوائل واللزوجة ودرجة الحرارة والضغط والتوصيل.
◎ لا توجد أجزاء تعيق التدفق في أنبوب القياس ، ولا يوجد فقد للضغط ، ومتطلبات منخفضة لأقسام الأنابيب المستقيمة.
◎ يعتمد المحول شاشة عرض خلفية بلورية سائلة ، والتي يمكن أن تجعل القراءة في ضوء الشمس المباشر أو الغرفة المظلمة سهلة.
يمكن ضبط المعلمات من خلال مفاتيح اللمس بالأشعة تحت الحمراء بأمان دون فتح غطاء المحول في بيئة قاسية.
◎ مقياس الجريان عبارة عن نظام قياس ثنائي الاتجاه به ثلاثة عوامل تكامل: فرق أمامي وخلفي وفرق كلي ؛يمكن عرض التدفق الأمامي والخلفي.
◎ لها نواتج متعددة: التيار ، النبض ، الاتصال الرقمي ، HART.
◎ يحتوي المحول على وظائف إخراج إنذار التشخيص الذاتي ، وإخراج إنذار الكشف عن الحمولة الفارغة ، وإخراج إنذار الحد العلوي والسفلي للتدفق ، والتحكم في الدُفعات وما إلى ذلك.
◎ يمكن استخدامه ليس فقط لاكتشاف العمليات العامة ، ولكن أيضًا لقياس اللب ولب الورق ومعجون السائل.
◎ مقياس التدفق الكهرومغناطيسي عالي الجهد يعتمد تقنية بطانة الشاشة PFA ، والتي تقاوم الضغط العالي والضغط السلبي ، وتستخدم بشكل خاص في الصناعات البتروكيماوية والمعدنية.
◎ يمكن استخدام الأدوات المقاومة للانفجار في الأماكن المقابلة المقاومة للانفجار.
مقياس الجريان الكهرومغناطيسي لخط الأنابيبالمقياس التقني
تطبيق نموذجي | قياس تدفق السائل في خط الأنابيب النموذجي | |
القطر الاسمي | DN6mm-DN3000mm | |
الضغط الاسمي | 0.6 ~ 4.0MPa (يمكن تخصيص ضغط خاص) | |
نطاق القياس | 1500: 1 إعداد معدل التدفق <15m / s | |
دقة القياس | 0.5٪ الإعداد الافتراضي ، 0.3٪ أو 0.2٪ اختياري | |
مادة تبطين | مطاط البولي كلوروبرين ، مطاط البولي يوريثان ، مطاط السيليكون الفلوري ، PTFE ، البيرفلورو إيثيلين البروبيلين (F46) و PFA | |
أشكال القطب | قياسي ، مكشطة وشكل قابل للاستبدال | |
مادة القطب | 16 ، Hastelloy B ، Hastelloy C ، التيتانيوم ، التنتالوم ، سبائك البلاتين / الإيريديوم ، كربيد التنجستن المطلي بالفولاذ المقاوم للصدأ | |
درجة حرارة متوسطة | نوع متكامل | -20 درجة مئوية ~ +70 درجة مئوية |
نوع منقسم | بطانة النيوبرين وبطانة البولي يوريثين -20 ~ + 60 ℃ | |
PTFE ، PFA ، F46 ، بطانة المطاط الفلوري سيليكون 40 درجة مئوية ~ + 180 درجة مئوية | ||
درجة الحرارة المحيطة | -25 درجة مئوية ~ + 60 درجة مئوية | |
الرطوبة المحيطة | 5 ~ 100٪ RH (الرطوبة النسبية) | |
مزود الطاقة | AC220V50Hz / DC24V / 3.6V | |
استهلاك الطاقة | <15 واط | |
إشارة الخرج | التردد والإنذار والنبض الناتج | |
وضع الاتصال | واجهة الاتصال التسلسلي RS232C أو RS485 ، بروتوكول اتصال HART ، مع سجل الحماية من الصواعق (10 سنوات) | |
حماية انقطاع التيار الكهربائي | مصمم داخليًا بساعة غير متصلة بالطاقة ، والتي يمكنها تخزين 16 مرة من فترات انقطاع التيار الكهربائي | |
يعداد | مجموع موجب ، إجمالي عكس | |
دقة المطابقة | يمكن تحديد ± 0.5٪ من القيمة المشار إليها ، ± 0.3٪ أو 0.2٪ من القيمة المشار إليها | |
وقت التخميد | يمكن تحديد المتغير المستمر المستمر من 0 ~ 100 ثانية (90٪) | |
الموصلية العازلة | ≥ 20 / سم | |
النوع الهيكلي | الكل في واحد ، مقسم ، مغمور ، مقاوم للانفجار | |
فئة الحماية | IP65 ، IP67 ، IP68 (اختياري) | |
فئة مقاومة للانفجار | Exia IICT5 Ga ، ExdICT5 Gb (انظر الشهادة للحصول على التفاصيل) |
ملاحظات: يمكن تخصيص المنتجات وتصميمها وفقًا للمتطلبات المحددة
مقياس الجريان الكهرومغناطيسي لخط الأنابيب منتج التطبيقات
يستخدم على نطاق واسع في العديد من الصناعات ، مثل الفولاذ ، والطاقة الكهربائية ، والبترول ، والصناعات الكيماوية ، والفحم ، والمعادن ، والمعادن ، وصناعة الورق ، وإمدادات المياه والصرف الصحي ، والغذاء ، والأدوية وغيرها.
