تفاصيل المنتج:
|
| تطبيق نموذجي: | سائل أكال قليلاً | نماذج المنتج: | NYRD701 |
|---|---|---|---|
| نوع الهوائي: | نوع الكابل | مادة الهوائي: | PTFE ، 304 ، 316 |
| نطاق القياس: | 0 ~ 30 م | دقة القياس: | 0.05٪ ~ 0.1٪ F. S. |
| خرج الإشارة: | 4 ... 20mA / HART / RS485 / Modbus | الواجهة الكهربائية: | M20 × 1.5 ، ½ "NPT |

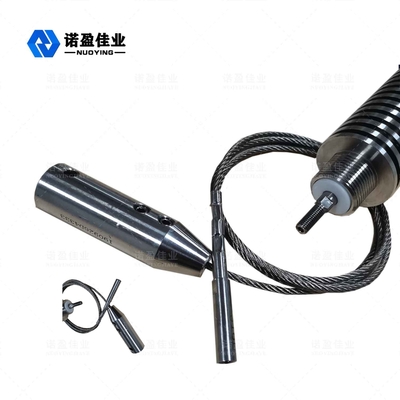

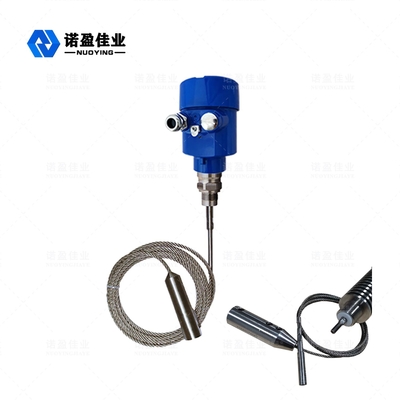

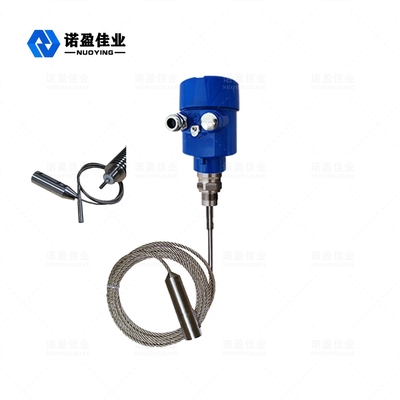

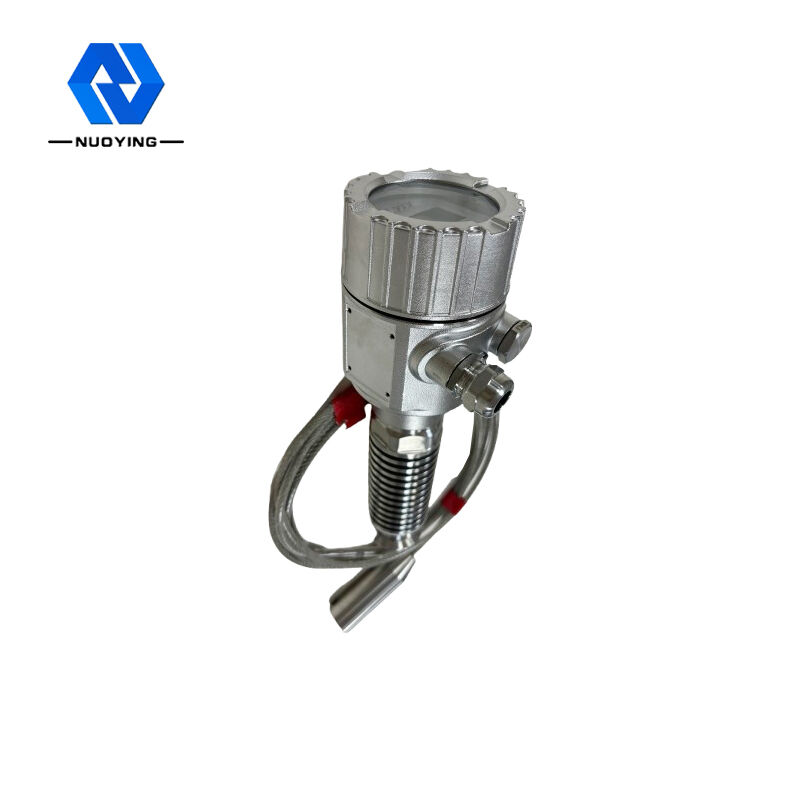

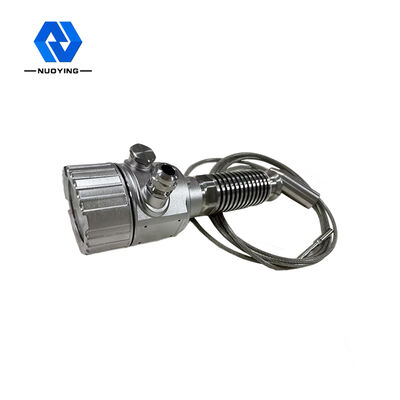

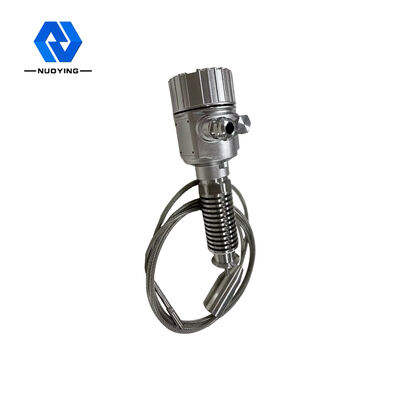

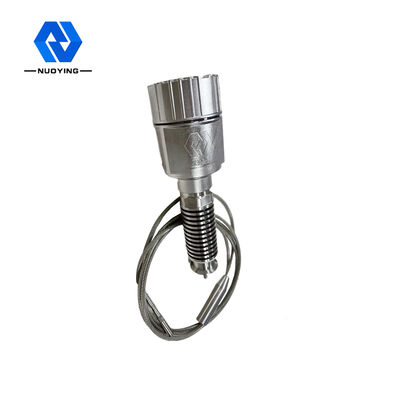

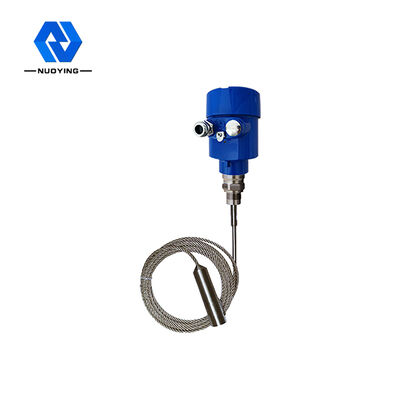

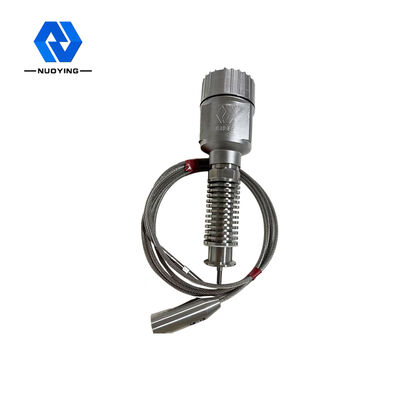

NYRD701 1.8G كابل هوائي موجه موجة رادار مقياس المستوى
NYRD701 1.8 جراممبدأ عمل مقياس مستوى الرادار الموجي الموجّه
تنتشر نبضة الميكروويف عالية التردد التي يرسلها رادار الموجة الموجهة على طول مكون الكشف (كبل فولاذي أو قضيب فولاذي).عند مواجهة الوسيط المقاس ، يتسبب التغيير المفاجئ في ثابت العزل الكهربائي في الانعكاس ، وينعكس جزء من طاقة النبض مرة أخرى.يتناسب الفاصل الزمني بين النبضة المرسلة والنبضة المنعكسة مع مسافة الوسيط المقاس.
|
تطبيق نموذجي |
سائل أكال قليلاً |
| نماذج المنتج | NYRD701 |
| نوع الهوائي | نوع الكابل |
| مادة الهوائي | PTFE ، 304 ، 316 |
| أخذ العينات الصدى | 55 مرة / ثانية |
| نطاق القياس | 0 ~ 30 م |
| دقة القياس | 0.05٪ ~ 0.1٪ و.س |
| مزود الطاقة | 24VDC (سلكان ، أربعة أسلاك) ، 220VAC |
| خرج الإشارة | 4 ... 20mA / هارت / RS485 / مودبوس ... |
| درجة حرارة العملية | - 40 ~ + 130 درجة |
| ضغط العملية | - 0.1 ~ 2.0 ميجا باسكال |
| عملية اتصال | خيط ، قوس ، شفة ، مشبك (اختياري) |
| الواجهة الكهربائية | M20 × 1.5 ، ½ "NPT |
| درجة الحماية | IP65 ، IP67 ، IP68 (اختياري) |
| درجة الانفجار | Exia Ⅱ CT6 Ga، Exd Ⅱ CT6 Gb (انظر الشهادة للحصول على التفاصيل) |
ملاحظة: يمكن تخصيص المنتجات وتصميمها وفقًا لمتطلبات المستخدمين المحددة!
NYRD701 1.8 جرامميزات تصميم مقياس مستوى الرادار الموجي الموجّه
◎ يستخدم مقياس مستوى المواد بالرادار الموجي الموجه تقنية معالجة الميكروويف المتقدمة وتكنولوجيا معالجة الصدى الفريدة من نوعها.مع قياس التلامس ، تكون دقة القياس عالية والقياس أكثر دقة.في الوقت نفسه ، يقاوم الرادار الموجي الموجه الالتصاق ولا يتأثر بالبيئة الخارجية مثل درجة الحرارة المتوسطة والالتصاق.
◎ تجعل أوضاع اتصال العمليات المختلفة وأنواع مكونات الاكتشاف مقياس مستوى الرادار الموجّه الموجّه من سلسلة 70X مناسبًا لمختلف ظروف العمل والتطبيقات المعقدة.مثل ارتفاع درجة الحرارة والضغط العالي والوسائط الثابتة للعازل المنخفض.
◎ إنها تعتمد وضع العمل النبضي ، مع طاقة انبعاث منخفضة للغاية ، ويمكن تثبيتها في العديد من الحاويات المعدنية وغير المعدنية ، دون الإضرار بجسم الإنسان والبيئة.
