نووينغ مصنع حجم هوائي صغير غير متصل رادار مستوى متر لاسلكي مستوى مرسل للسائل والصلب

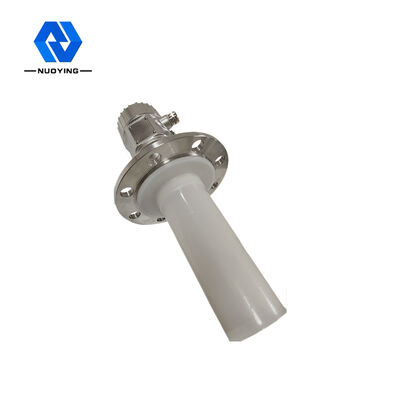

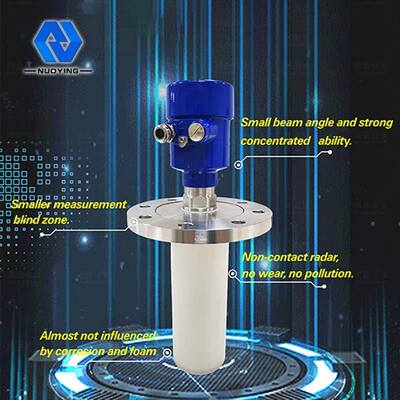

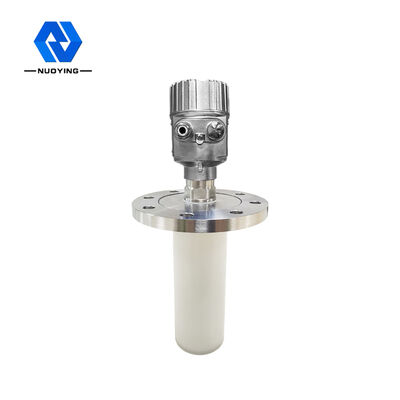

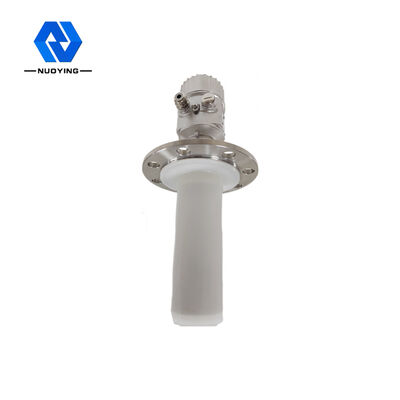

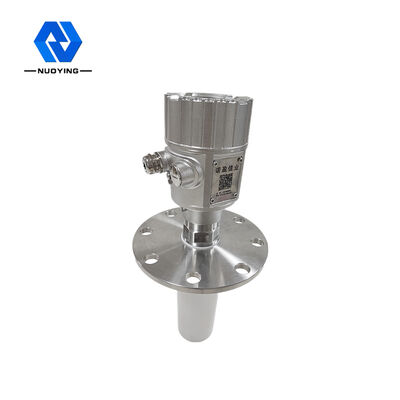

مرسل مستوى رادار NYRD-86
نظرة عامة
وصف المنتجات
مقياس مستوى الرادار NYRD80X سلسلة المستشعر هو جهاز قياس مستوى رادار عالي التردد 26 جيجاهرتز بحد أقصى مسافة قياس 80 مترًا. تم تحسين الهوائي بشكل أكبر، ويمكن للمعالج الدقيق السريع الجديد إجراء تحليل ومعالجة إشارات بمعدل أعلى، مما يجعل الجهاز يمكن استخدامه في مفاعلات التفاعل، وصناديق التخزين الصلبة، وبعض ظروف القياس المعقدة.
مبدأ عمل مرسل رادار NYRD86 بتردد 26 جيجاهرتز

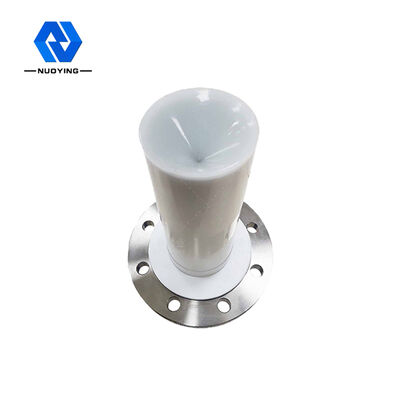

ينبعث الهوائي الخاص بموقع جسم الرادار نبضة ميكروويف ضيقة تنتقل لأسفل عبر الهوائي. بعد أن تلامس الموجة النبضية سطح الوسط المقاس، تنعكس مرة أخرى وتستقبلها نظام الهوائي مرة أخرى. يتم إرسال الإشارة إلى جزء الدائرة الإلكترونية ويتم تحويلها تلقائيًا إلى إشارة مستوى الجسم (نظرًا لأن النبضات تسافر بسرعة كبيرة، فإن الوقت الذي تستغرقه الموجة الكهرومغناطيسية للوصول إلى هدفها والارتداد إلى المستقبل يكون فوريًا تقريبًا).
بيانات القياس: السطح السفلي الحلزوني أو سطح إغلاق الشفة.
عند استخدام توقيت مستوى الرادار، تأكد من أن أعلى مستوى للمواد لا يدخل منطقة القياس العمياء.
