قناة المياه، الخزانات، الأنهار، البحيرات، المياه الضحلة، الخ
نطاق القياس:
30 م، 80 م
دقة:
± 3mm
درجة حرارة العملية:
-40 ~ 80 درجة
عملية الضغط:
-0.1 ~ 3.0 ميجا باسكال
اتصال العملية:
شفة/قوس (انتقائي)
فئة الحماية:
IP67
إخراج الإشارة:
4 ... 20ma/Hart/RS485/Modbus ...
درجة:
صناعي
تفاصيل التغليف:
40 * 30 * 30 سم
القدرة على العرض:
1000 قطعة في الشهر
وصف المنتج
أداة قياس مستوى الخزان لقياس سائل الماء جهاز مراقبة صوامع الأسمنت مستشعر 26 جيجاهرتز

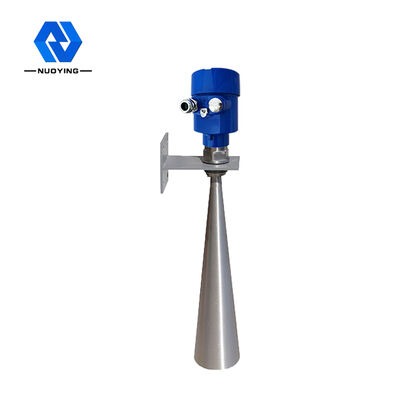

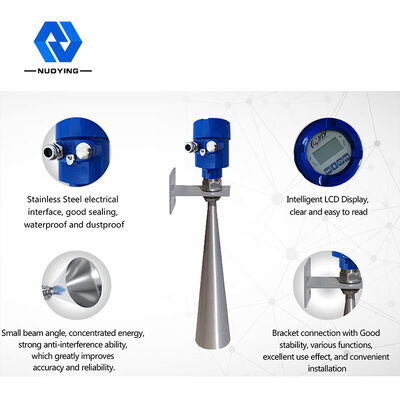

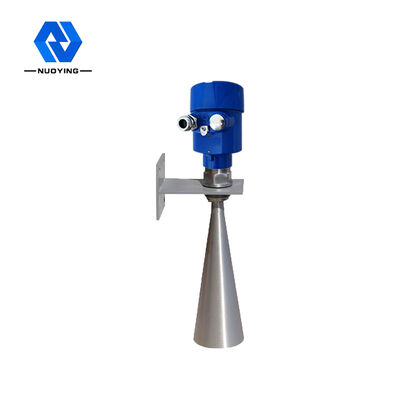

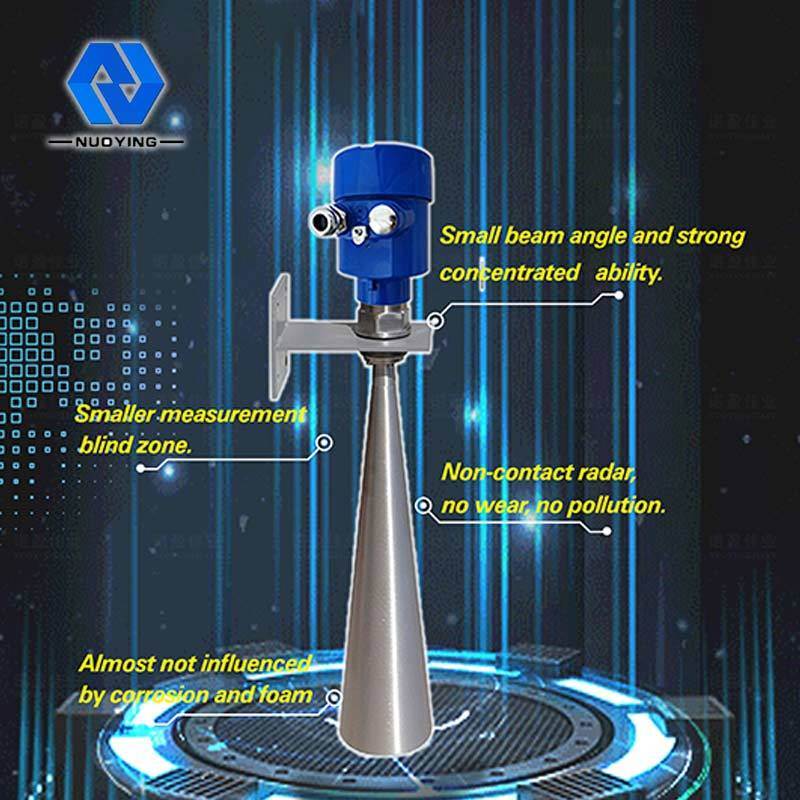

مرسل مستوى الرادار NYRD-SL
نظرة عامة
معلمات المنتج
تطبيق نموذجي

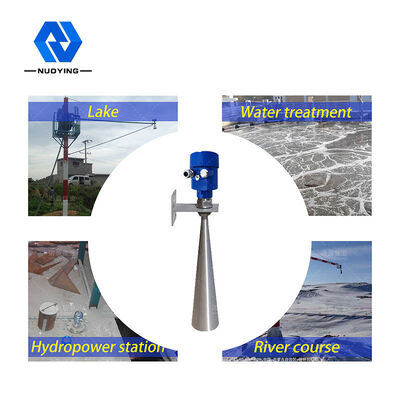

مصارف، خزانات، أنهار، بحيرات، مناطق ضحلة، إلخ
مادة الهوائي
316L (اختياري)
نطاق القياس
30 متر، 80 متر (اختياري)
دقة القياس
0.05% - 0.1% من القيمة الكاملة
مزود الطاقة
24 فولت تيار مستمر (خطين، أربعة خطوط)
درجة حرارة الوسط
-40 ~ +80 درجة مئوية
اتصال العملية
قوس، شفة (اختياري)
ضغط العملية
0.1 ~ 2.0 ميجا باسكال
درجة مقاومة الانفجار
Exia II CT6 (اختياري)
أبعاد هيكل غلاف مقياس مستوى الرادار (الوحدة: مم)

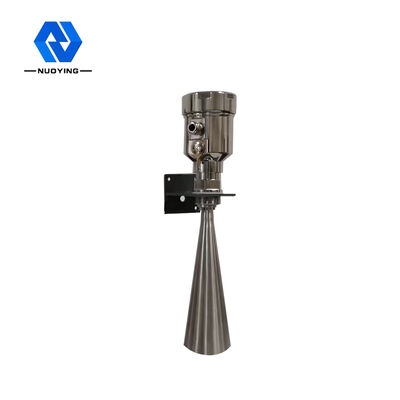

هناك نوعان من مقياس مستوى الرادار: أحدهما غلاف من الألومنيوم المصبوب والآخر غلاف من الفولاذ المقاوم للصدأ. يمكن إجراء تصميم مخصص وفقًا لمتطلبات العميل وظروف الموقع. وصف المنتج
مبدأ عمل مرسل مستوى الرادار NYRD-SL بتردد 26 جيجاهرتز
مستشعر سلسلة مقياس مستوى الرادار NYRD80X هو جهاز قياس مستوى رادار عالي التردد بتردد 26 جيجاهرتز بحد أقصى مسافة قياس تبلغ 80 مترًا. يبعث هوائي موضع جسم الرادار نبضة ميكروويف ضيقة تنتقل لأسفل عبر الهوائي. بعد أن تلامس الموجة النبضية سطح الوسط المقاس، تنعكس مرة أخرى وتستقبلها منظومة الهوائي مرة أخرى. يتم إرسال الإشارة إلى جزء الدائرة الإلكترونية ويتم تحويلها تلقائيًا إلى إشارة مستوى الجسم (نظرًا لأن النبضات تسافر بسرعة كبيرة، فإن الوقت الذي تستغرقه الموجة الكهرومغناطيسية للوصول إلى هدفها والارتداد إلى المستقبل يكون فوريًا تقريبًا).
مرجع القياس: السطح السفلي الحلزوني أو سطح الختم للشفة.
