| اسم العلامة التجارية: | NUOYING |
| رقم الطراز: | NYRD809 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | $150~$280/pc |
| شروط الدفع: | T/T |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 شهريا |
26G RS485 الرادار الرقمي الذكي لمسافات طويلة مستوى المقياس 35m مستوى جهاز إرسال للمسحوق الصلب مع CE والسعر المنخفض
NYRD809 جهاز إرسال مستوى رادار 26GHzوصف المنتج
جهاز إرسال مستوى الرادار NYRD809 هو جهاز قياس مستوى الرادار عالي التردد 26GHz مع أقصى مسافة قياس تبلغ 35 مترًا. تم تحسين الهوائي بشكل أكبر ،ويمكن لمعالج صغير سريع أن يقوم بتحليل وتجهيز إشارات أسرع، بحيث يمكن استخدام الجهاز لبعض ظروف القياس المعقدة.
NYRD809جهاز إرسال مستوى رادار 26GHzمبدأ العمل
الهوائي على مستوى الرادار ينبعث من نبضات ميكروويف ضيقة، والتي تنتقل إلى أسفل من خلال الهوائي. بعد أن تلمس موجة النبض سطح الوسط المقاس،يتم انعكاسها مرة أخرى واستقبالها من قبل نظام الهوائي مرة أخرى، ويتم نقل الإشارة إلى جزء الدائرة الإلكترونية ويتم تحويلها تلقائيًا إلى إشارة مستوى (لأن سرعة انتشار النبض سريعة للغاية ،الموجة الكهرومغناطيسية تصل إلى الهدف وتعكس إلى المستقبلالوقت الذي يستغرقه للذهاب إلى الأمام والعودة هو تقريبا فوري).

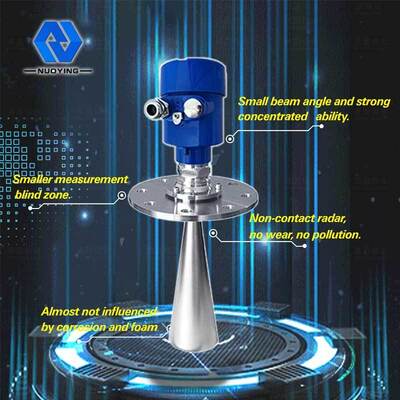

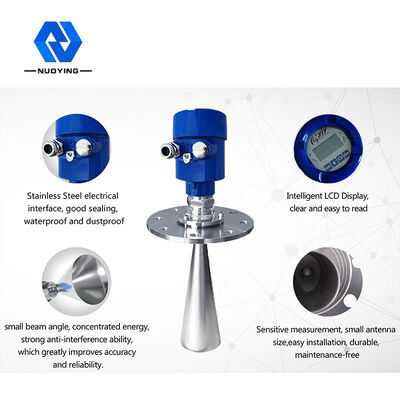

NYRD809 خصائص تصميم جهاز إرسال مستوى الرادار 26GHz
1حجم الهوائي صغير وسهل التثبيت رادار بدون اتصال لا يرتدي ولا يلوث
2بالكاد يتأثر بالتآكل والرغوة. لا يتأثر بتغيرات الكثافة المتوسطة ودرجة الحرارة والضغط.
3.البيئة الغبارية الشديدة لها تأثير ضئيل على تشغيل مقياس مستوى التردد العالي.
4أطول موجة أقصر، انعكاس أفضل للسطوح الصلبة الميل.
5زاوية شعاع صغيرة و طاقة مركزة
6مساحة القياس العمياء أصغر، ويمكن تحقيق نتائج جيدة لقياس خزان صغير.
7نسبة إشارة عالية إلى الضوضاء لتحسين الأداء حتى في ظل الظروف المتقلبة.
8التردد العالي، أفضل خيار لقياس الوسائط الصلبة والمتغيرة الكهربائية المنخفضة.

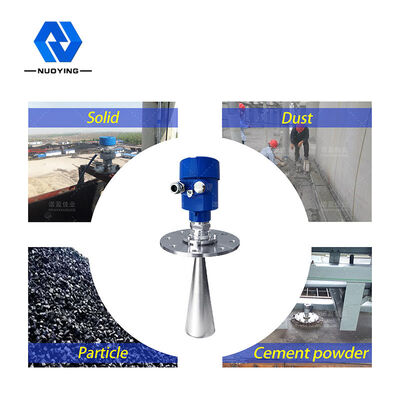

NYRD809 جهاز إرسال مستوى رادار 26GHz مجالات التطبيق
1محطات توليد الكهرباء: الخزانات، أوعية البخار، الخ
2حقل النفط: منفصلات ثلاثية المراحل، خزانات الاستقرار، خزانات مياه الصرف الصحي، خزانات الطين الحفر، الخ.
3المواد الكيميائية: صالة المواد الخام، خزان الأمونيا، خزان تخزين الأسفلت، الخ
4المعادن: صوامع المواد الخام، صوامع المواد المساعدة، الخ.
5المواد الغذائية: خزان تخزين السكر الخام، الخ
6الأدوية: خزانات تخزين الأدوية الصينية، فاصلات، خزانات التخمير، الخ.
7الورق: مخزن المواد الخام، برج تخزين، طبل تجفيف، مخزن مواد كيميائية، الخ
8غيرها: محاجر، مناجم الفحم، حماية البيئة وغيرها من الصناعات.
NYRD809 جهاز إرسال مستوى رادار 26GHzالمعلمات التقنية
| تطبيق نموذجي | المواد الصلبة والجسيمات والغبار القوي |
| مواد الهوائيات | PTFE، 316L (اختياري) |
| نطاق القياس | 35 متر |
| دقة القياس | ± 3 ملم |
| إمدادات الطاقة | 24VDC (2 سلك ، 4 سلك) |
| درجة حرارة متوسطة | -40~+250 درجة مئوية |
| اتصال العملية | الخيوط والشظايا (اختياري) |
| ضغط العملية | -0.1~4.0MPa |
| مستوى الحماية | IP67 |
| الدرجة المقاومة للانفجار | إكسيا II CT6 |
| مخرج الإشارة | 420mA/HART/RS485/Modbus... |
ملاحظة: يمكن تخصيص المنتجات وفقًا لمتطلبات المستخدمين الخاصة.

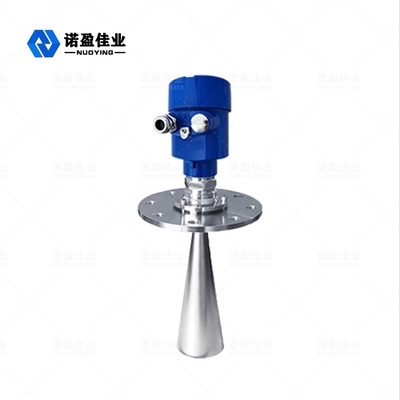

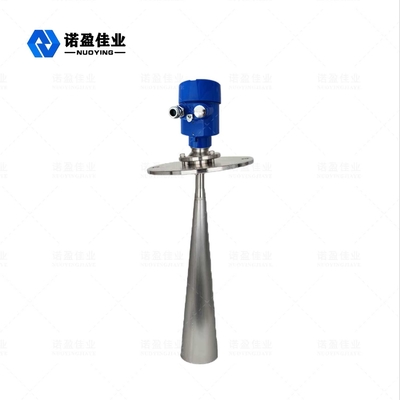

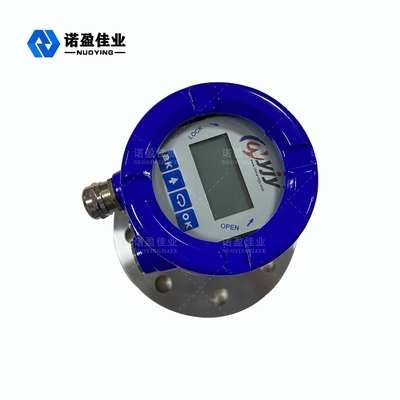

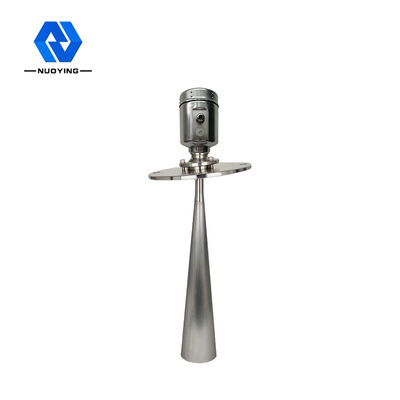

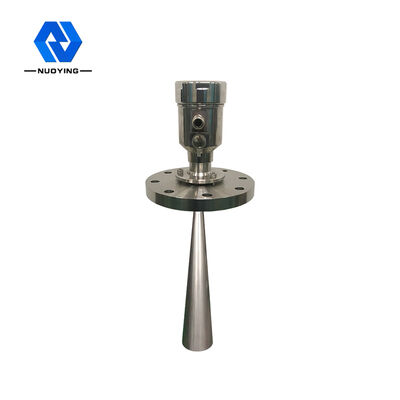

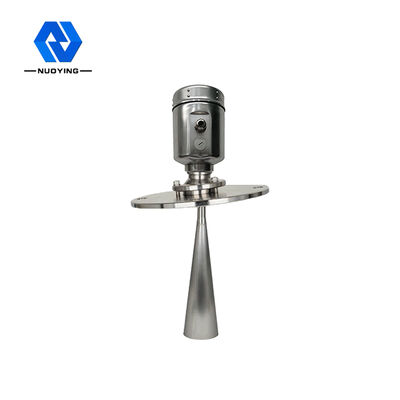

NYRD809 جهاز إرسال مستوى رادار 26GHz الصور
