| اسم العلامة التجارية: | NUOYING |
| رقم الطراز: | NYRD-SL |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | $138~$800/pc |
| شروط الدفع: | T/T |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 شهريا |
NYRD-SL 26GHz جهاز إرسال مستوى الرادار للسوائل القرن نوع 80m جهاز استشعار رادار خزان بسعر منخفض و CE
جهاز إرسال مستوى الرادار NYRD-SL 26 GHzوصف المنتج
جهاز إرسال مستوى الرادار NYRD-SL هو جهاز قياس مستوى الرادار عالي التردد 26GHz مع أقصى مسافة قياس تبلغ 80 مترًا. تم تحسين الهوائي بشكل أكبر ،ويمكن لمعالج صغير سريع أن يقوم بتحليل وتجهيز إشارات أسرع، بحيث يمكن استخدام الجهاز لبعض ظروف القياس المعقدة.
NYRD-SLجهاز إرسال مستوى رادار 26GHzمبدأ العمل
جهاز رادار يُصدر نبضة ميكروويف ضيقة يتم إرسالها إلى أسفل من خلال الهوائي. بعد أن تلمس موجة النبض سطح الوسط المقاس،يتم انعكاسها مرة أخرى واستقبالها من قبل نظام الهوائي مرة أخرىيتم نقل الإشارة إلى جزء الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة مستوى الكائن (لأن النبضات تتحرك بسرعة كبيرة ،الوقت الذي يستغرقه الموجة الكهرومغناطيسية للوصول إلى هدفها والركض مرة أخرى إلى جهاز الاستقبال هو فوري تقريبا).
نقطة القياس: سطح أسفل الخيط أو سطح الختم للشريط.
ملاحظة: عند استخدام جهاز إرسال مستوى الرادار، تأكد من أن أعلى مستوى لا يدخل منطقة القياس العمياء (منطقة D في الشكل).

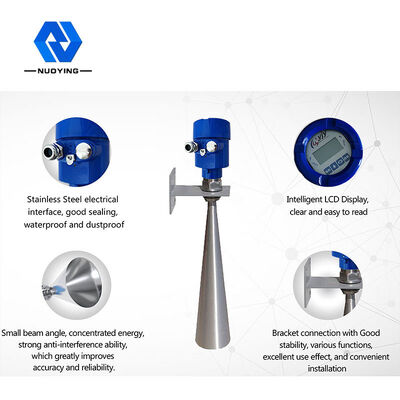

خصائص تصميم جهاز إرسال مستوى الرادار NYRD-SL 26GHz

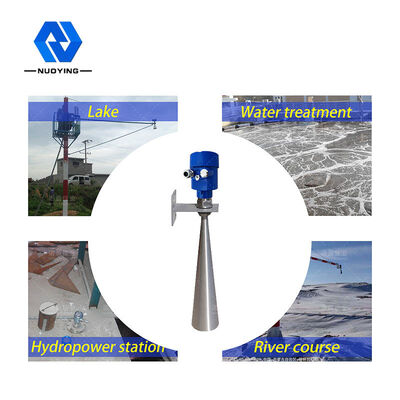

جهاز إرسال مستوى الرادار NYRD-SL 26 GHz مجالات التطبيق

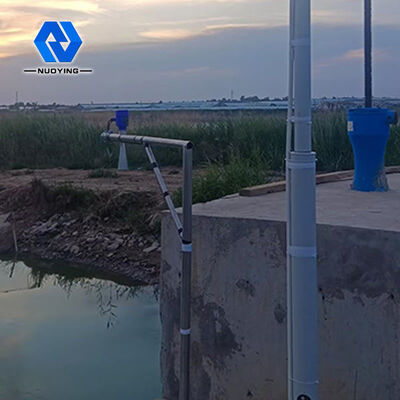

1الموارد المائية: القنوات والخزانات، ري الأراضي الزراعية، مراقبة مستوى مياه الأنهار، التحذير من الفيضانات المفاجئة، الفيضانات الحضرية، إلخ.
2معالجة المياه: الخزانات، الحفر، خزانات معالجة المياه، خزانات الرواسب، الآبار العميقة، شبكات مياه الشرب، إلخ.
3غيرها: حماية البيئة، بناء السفن وغيرها من الصناعات.
جهاز إرسال مستوى الرادار NYRD-SL 26 GHzالمعلمات التقنية
| نموذج المنتج | NYRD-SL |
| تطبيق نموذجي | المجاري، الخزانات، الأنهار، البحيرات، الضحلة، الخ |
| مواد الهوائيات | PTFE، 304، 316، PP، PFA |
| نوع الهوائي | هوائي القرن |
| نطاق القياس | 30m، 80m (اختياري) |
| دقة القياس | ± 3 ملم |
| إمدادات الطاقة | 24VDC (2 سلك ، 4 سلك) |
| درجة حرارة متوسطة | -40~+80 درجة مئوية |
| اتصال العملية | الخيوط والشظايا (اختياري) |
| ضغط العملية | -0.1~2.0MPa |
| فئة الحماية | IP67 |
| الدرجة المقاومة للانفجار | الخروج الثاني CT6 (اختياري) |
| مخرج الإشارة | 420mA/HART/RS485/Modbus... |
| واجهة كهربائية | M20*1.5، 1⁄2 ′′NPT |
ملاحظة: يمكن تخصيص المنتجات وفقًا لمتطلبات المستخدمين الخاصة.

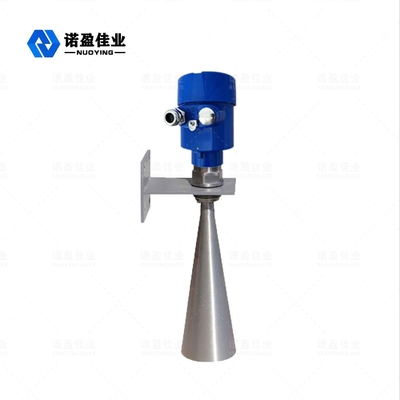

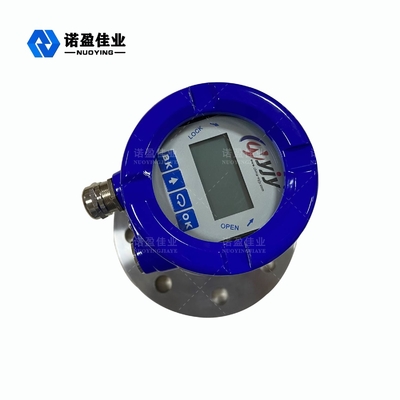

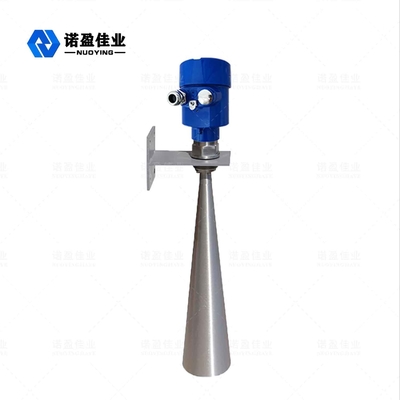

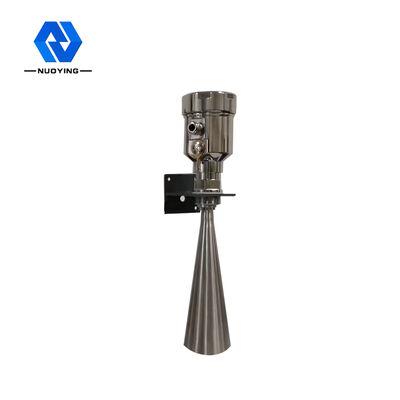

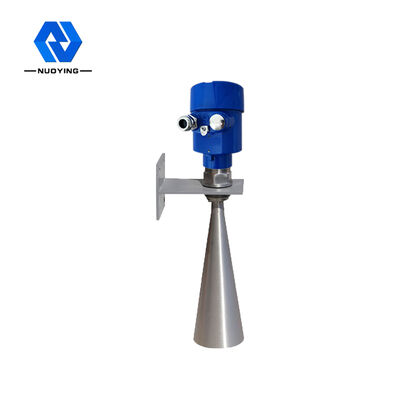

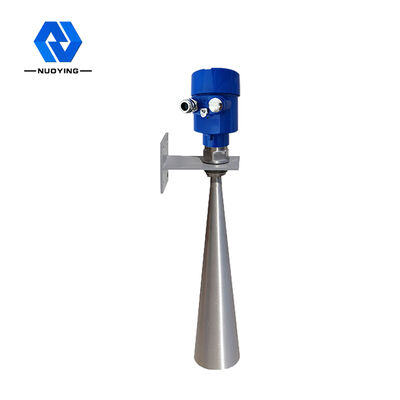

NYRD-SL 26GHz جهاز إرسال مستوى الرادار الصور
