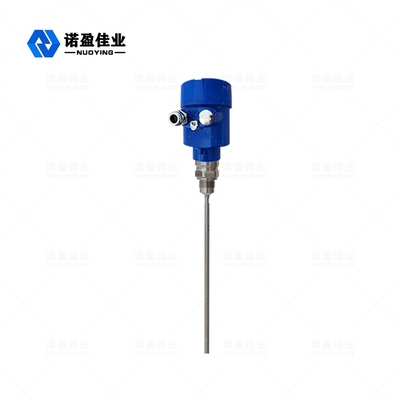

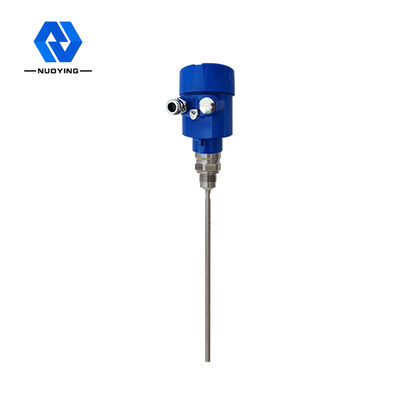

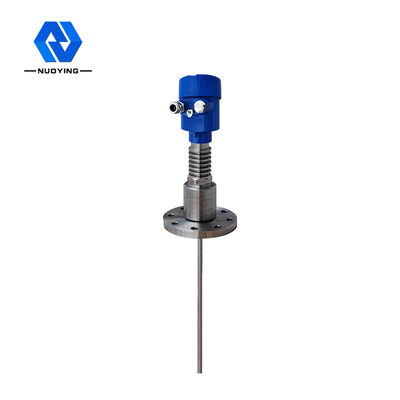

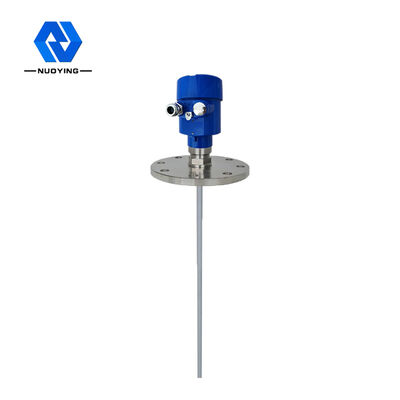

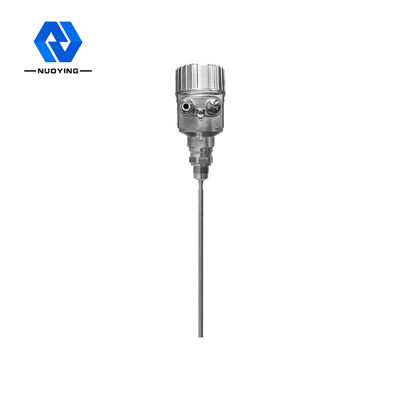

1.8GHz NYRD-702 بيع مباشر من المصنع دقة عالية موجهة موجة رادار مستوى متر إرسال مع 4-20mA الخروج

1.8GHz NYRD-702 بيع مباشر من المصنع دقة عالية موجهة موجة رادار مستوى متر إرسال مع 4-20mA الخروج

اسم العلامة التجارية:	NUOYING
رقم الطراز:	نرد-702
الـ MOQ:	قطعة واحدة
السعر:	$350 to $319/pcs
شروط الدفع:	T/T
القدرة على التوريد:	1000 قطعة في الشهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

شيان، شنشي، الصين

إصدار الشهادات:

CE, SIL, ATEX

درجة:

صناعي

ضمان:

12 شهرا

دعم مخصص:

تصنيع المعدات الأصلية، أوديإم

اسم العلامة التجارية:

NUOYING

تطبيق نموذجي:

جهاز الكشف عن خزان السوائل

دقة القياس:

0.05%-0.1% خ

مزود الطاقة:

24 فولت تيار مستمر

اتصال العملية:

موضوع، شفة (اختياري)

درجة حرارة متوسطة:

-40~+130 درجة مئوية

مادة:

غير القابل للصدأ

إشارة الإخراج:

4-20 مللي أمبير/0-5 فولت/0-10 فولت/RS485

تفاصيل التغليف:

60*30*30 سم

القدرة على العرض:

1000 قطعة في الشهر

وصف المنتج

1.8 جيجاهرتز NYRD-702 بيع مباشر من المصنع عالي الدقة جهاز إرسال مستوى رادار الموجة الموجهة مع مخرج 4-20 مللي أمبير

جهاز إرسال مستوى رادار NYRD-702نظرة عامة

وصف المنتجات

مبدأ عمل جهاز إرسال مستوى رادار الموجة الموجهة NYRD702

ينتقل نبض الميكروويف عالي التردد الذي يصدره رادار الموجة الموجهة على طول تجميع الكشف (كابل فولاذي أو قضيب فولاذي). عند مقابلة الوسط المقاس، يتغير الثابت العازل، مما يتسبب في انعكاس، وينعكس جزء من طاقة النبض مرة أخرى. الفترة الزمنية بين النبض المنبعث والنبض المنعكس تتناسب طرديًا مع مسافة الوسط المقاس.

الإدخال: رادار الموجة الموجهة هو أداة قياس تعتمد على مبدأ السفر الزمني. تعمل موجة الرادار بسرعة الضوء، ويمكن تحويل وقت التشغيل إلى إشارة مستوى من خلال المكونات الإلكترونية. يرسل المسبار نبضات عالية التردد وينتشر على طول المسبار الكبلي أو القضيب. عندما تلتقي النبضات بسطح المادة، تنعكس مرة أخرى ويتم استقبالها بواسطة المستقبل في الجهاز، ويتم تحويل إشارة المسافة إلى إشارة المستوى.

يتم نقل إشارة النبض المنعكس إلى الدائرة الإلكترونية للجهاز على طول المسبار الكبلي أو القضيب. ال
يقوم المعالج الدقيق بمعالجة الإشارة والتعرف على الصدى الناتج عن نبضة الميكروويف على سطح المادة. يتم إكمال التعرف الصحيح على إشارة الصدى بواسطة برنامج النبض. المسافة D من سطح المادة تتناسب طرديًا مع زمن السفر T للنبضة: D=C×T/2 (حيث C هي سرعة الضوء) نظرًا لأن المسافة E للخزان الفارغ معروفة، فإن المستوى هو: L=E-D

الإخراج:عن طريق إدخال ارتفاع الخزان الفارغ E (= نقطة الصفر)، وارتفاع الخزان الممتلئ F= (مقياس كامل) وبعض معلمات التطبيق للإعداد، ستتكيف معلمات التطبيق تلقائيًا مع الجهاز مع بيئة القياس، ويتوافق مع مخرج 4-20 مللي أمبير.

معلمات المنتج

تطبيق نموذجي	سائل، مسحوق، جزيئات صلبة
نموذج المنتج	NYRD-702
مادة الهوائي	قضيب/304/PTFE
نطاق القياس	6 متر
الدقة	±1 مم
مزود الطاقة	24 فولت تيار مستمر (سلكين، أربعة أسلاك)
إشارة الخرج	4...20 مللي أمبير/HART/RS485/Modbus..
درجة حرارة الوسط	-40~+130 درجة مئوية، -40~+250 درجة مئوية
ضغط العملية	-0.1~4.0 ميجا باسكال،
ربط الإجراء	خيط، شفة (اختياري)

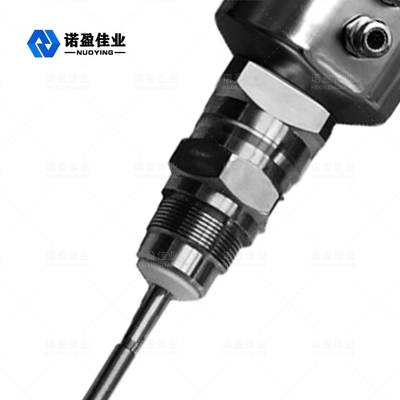

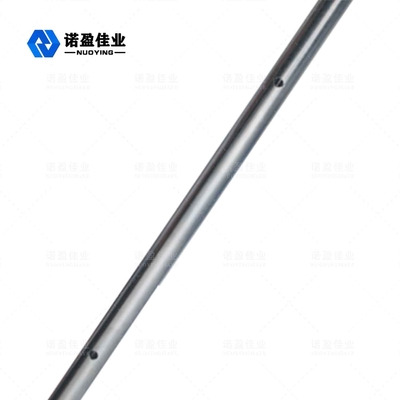

صور تفصيلية

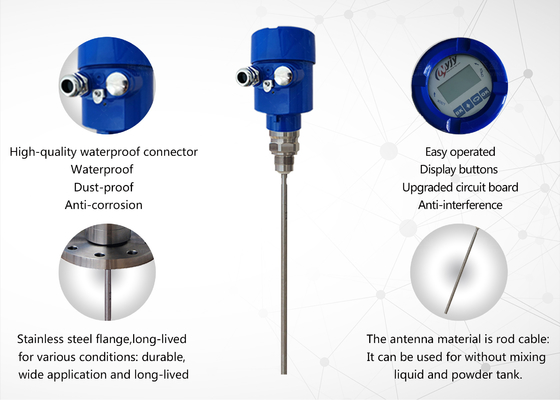

ميزة المنتج

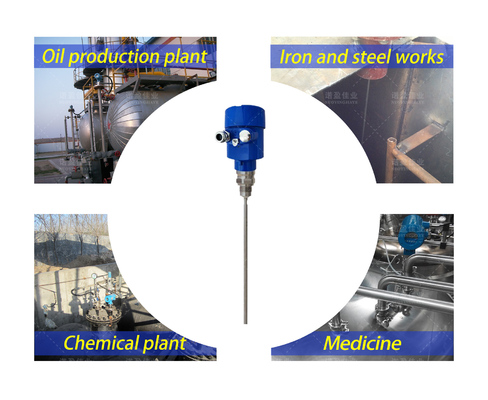

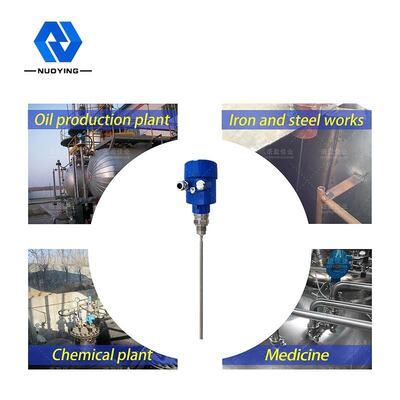

تطبيقات متنوعة
