| اسم العلامة التجارية: | NUOYING |
| رقم الطراز: | NYRD-SL |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | $128~$860/pc |
| شروط الدفع: | T/T |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 شهريا |

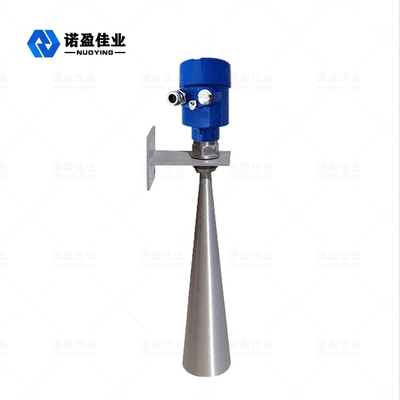

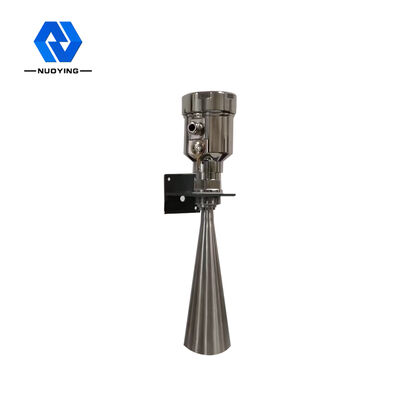

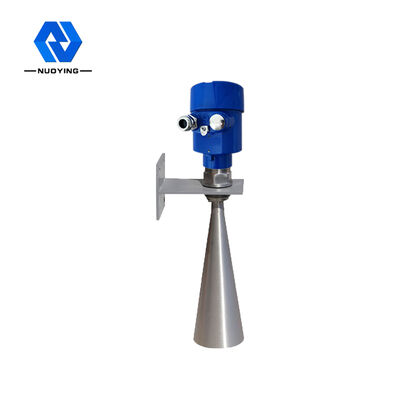

جهاز إرسال مستوى الرادار المصنع 4-20mA مستوى مستوى السائل 26GHz من الفولاذ المقاوم للصدأ بدقة عالية مع 4-20mA
جهاز إرسال مستوى رادار 26GHzمبدأ العمل
جهاز رادار يُصدر نبضة ميكروويف ضيقة يتم إرسالها إلى أسفل من خلال الهوائي. بعد أن تلمس موجة النبض سطح الوسط المقاس،يتم انعكاسها مرة أخرى واستقبالها من قبل نظام الهوائي مرة أخرىيتم نقل الإشارة إلى جزء الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة مستوى الكائن (لأن النبضات تتحرك بسرعة كبيرة ،الوقت الذي يستغرقه الموجة الكهرومغناطيسية للوصول إلى هدفها والركض مرة أخرى إلى جهاز الاستقبال هو فوري تقريبا).
نقطة القياس: سطح أسفل الخيط أو سطح الختم للشريط.
ملاحظة: عند استخدام جهاز إرسال مستوى الرادار، تأكد من أن أعلى مستوى لا يدخل منطقة القياس العمياء (منطقة D في الشكل).

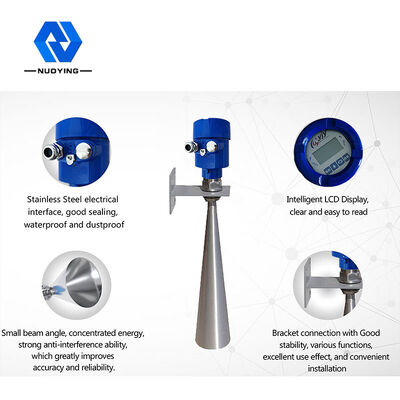

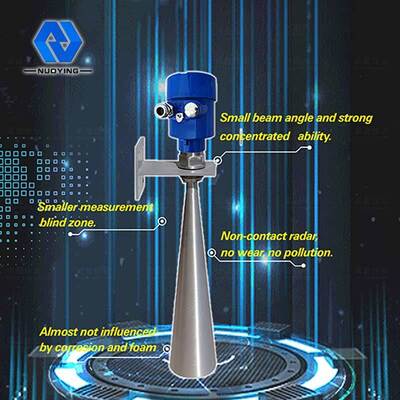

خصائص تصميم جهاز إرسال مستوى الرادار 26GHz
جهاز إرسال مستوى رادار 26GHzالمعلمات التقنية
| نموذج المنتج | NYRD-SL |
| تطبيق نموذجي | المجاري، الخزانات، الأنهار، البحيرات، الضحلة، الخ |
| مواد الهوائيات | PTFE، 304، 316، PP، PFA |
| نوع الهوائي | هوائي القرن |
| نطاق القياس | 30m، 80m (اختياري) |
| دقة القياس | ± 3 ملم |
| إمدادات الطاقة | 24VDC (2 سلك ، 4 سلك) |
| درجة حرارة متوسطة | -40~+80 درجة مئوية |
| اتصال العملية | الخيوط والشظايا (اختياري) |
| ضغط العملية | -0.1~2.0MPa |
| فئة الحماية | IP67 |
| الدرجة المقاومة للانفجار | الخروج الثاني CT6 (اختياري) |
| مخرج الإشارة | 420mA/HART/RS485/Modbus... |
| واجهة كهربائية | M20*1.5، 1⁄2 ′′NPT |
ملاحظة: يمكن تخصيص المنتجات وفقًا لمتطلبات المستخدمين الخاصة.

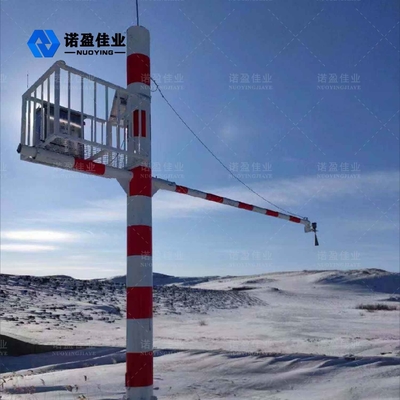

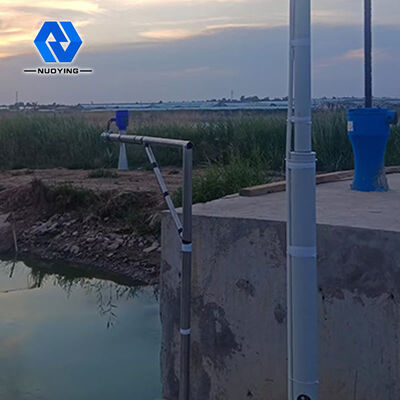

جهاز إرسال مستوى رادار 26GHz مرتبط الصور
