| اسم العلامة التجارية: | NUOYING |
| رقم الطراز: | NYRD806 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | $138~$800/pc |
| شروط الدفع: | T/T |
| القدرة على التوريد: | جهاز كمبيوتر شخصى 1000 شهريا |

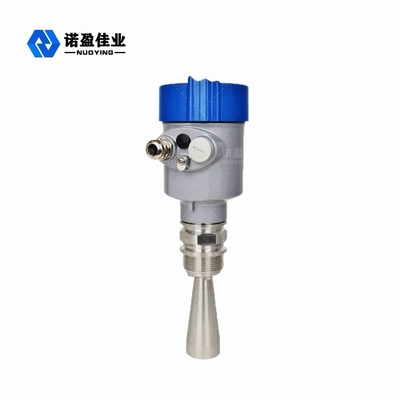

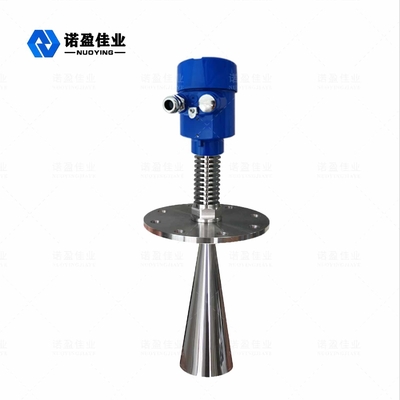

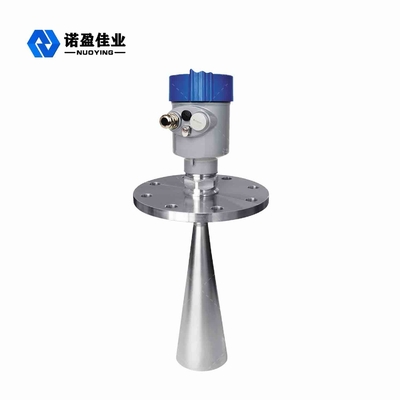

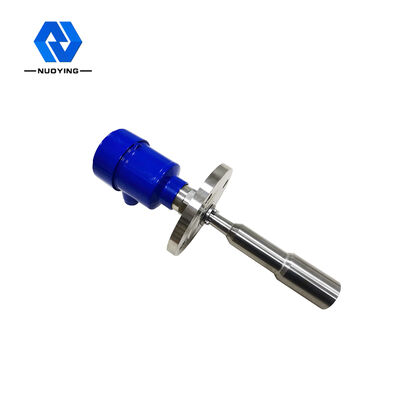

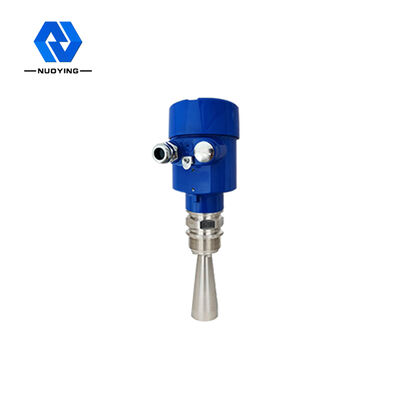

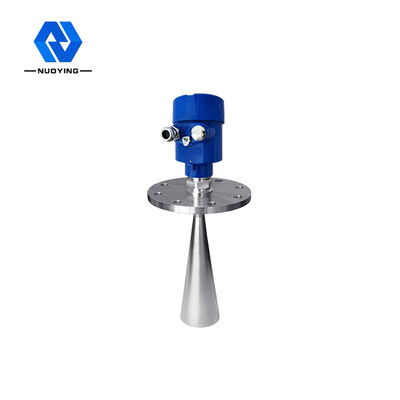

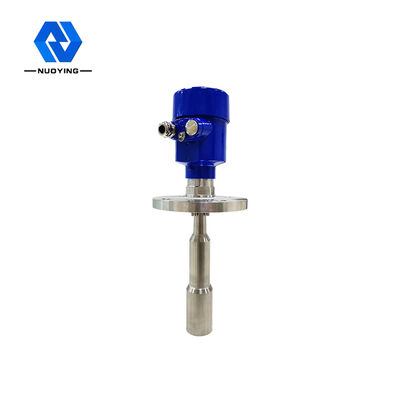

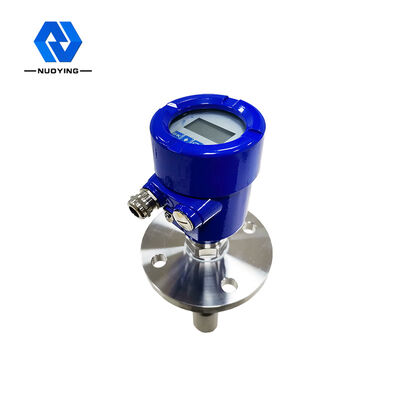

مؤثر من حيث التكلفة 26GHz OEM ODM مستوى رادار المياه 4-20mA 316SS مستوى رادار خارجي
مبدأ عمل جهاز إرسال مستوى رادار 26GHz
جهاز رادار يُصدر نبضة ميكروويف ضيقة يتم إرسالها إلى أسفل من خلال الهوائي. بعد أن تلمس موجة النبض سطح الوسط المقاس،يتم انعكاسها مرة أخرى واستقبالها من قبل نظام الهوائي مرة أخرىيتم نقل الإشارة إلى جزء الدائرة الإلكترونية وتحويلها تلقائيًا إلى إشارة مستوى الكائن (لأن النبضات تتحرك بسرعة كبيرة ،الوقت الذي يستغرقه الموجة الكهرومغناطيسية للوصول إلى هدفها والركض مرة أخرى إلى جهاز الاستقبال هو فوري تقريبا).
نقطة القياس: سطح أسفل الخيط أو سطح الختم للشريط.
ملاحظة: عند استخدام جهاز إرسال مستوى الرادار، تأكد من أنأعلى مستوى لا يدخل منطقة القياس العمياء (منطقة D في الشكل).
خصائص تصميم جهاز إرسال مستوى الرادار 26GHz
زاوية شعاع صغيرة والطاقة المركزة
مساحة القياس العمياء أصغر، ويمكن تحقيق نتائج جيدة لقياس خزان صغير
نسبة إشارة عالية إلى الضوضاء لتحسين الأداء حتى في ظل ظروف متقلبة
التردد العالي، الخيار الأفضل لقياس الوسائط الصلبة والمتغيرة الكهربائية المنخفضة
جهاز إرسال مستوى رادار 26GHz مجالات التطبيق

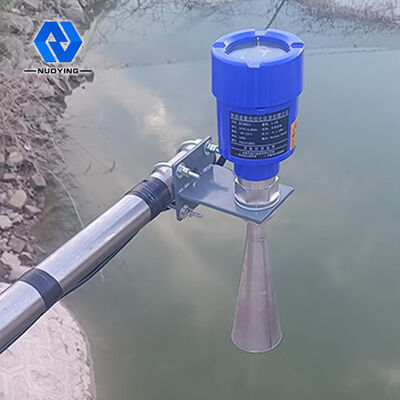

1الموارد المائية: القنوات والخزانات، ري الأراضي الزراعية، مراقبة مستوى مياه الأنهار، التحذير من الفيضانات المفاجئة، الفيضانات الحضرية، إلخ.
2المواد الغذائية: مصنع عصير، مصنع حليب، خزان تخزين مصنع جعة، الخ
3الصيدلة: خزانات تخزين الصيدلة الصينية، منفصلات، خزانات التخمير، الخ.
4معالجة المياه: الخزانات، الحفر، خزانات معالجة المياه، خزانات الرواسب، الآبار العميقة، شبكات مياه الشرب، إلخ.
5الورق: برج تخزين، صالة تخزين المواد الكيميائية، الخ
6غيرها: المحاجر وحماية البيئة وبناء السفن وغيرها من الصناعات.
المعايير التقنية للمرسّلات على مستوى رادار 26 جيجاهرتز
| نموذج المنتج | NYRD806 |
| تطبيق نموذجي |
مقاومة للحرارة، مقاومة للضغط، سائل يآكل قليلاً |
| مواد الهوائيات | 316L (اختياري) |
| نوع الهوائي | هوائي القرن |
| نطاق القياس | 30 متر |
| دقة القياس | ± 3 ملم |
| إمدادات الطاقة | 24VDC (2 سلك ، 4 سلك) |
| درجة حرارة متوسطة | -40 ~ 250 درجة مئوية |
| اتصال العملية | العصا، الفلنجة (اختياري) |
| ضغط العملية | -0.1~4.0MPa |
| فئة الحماية | IP67 |
| الدرجة المقاومة للانفجار | إكسيا II CT6 |
| مخرج الإشارة | 420mA/HART/RS485/Modbus... |
| واجهة كهربائية | M20*1.5، 1⁄2 ′′NPT |
ملاحظة: يمكن تخصيص المنتجات وفقًا لمتطلبات المستخدمين الخاصة.
جهاز إرسال مستوى رادار 26GHz مرتبط الصور
